带铰接耳的长槽连接支撑构件

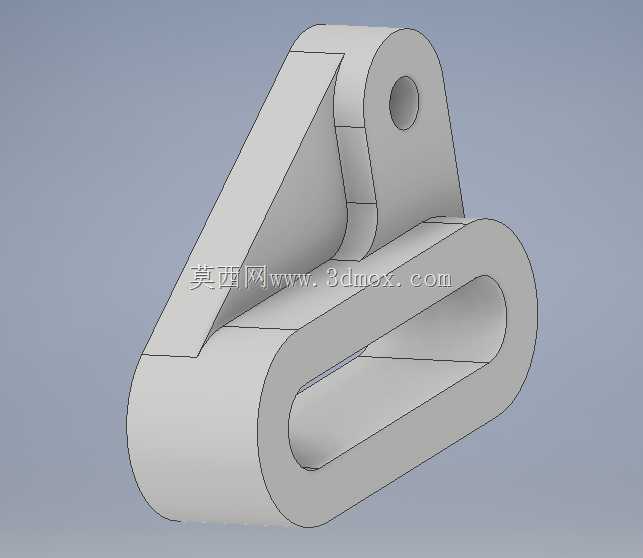

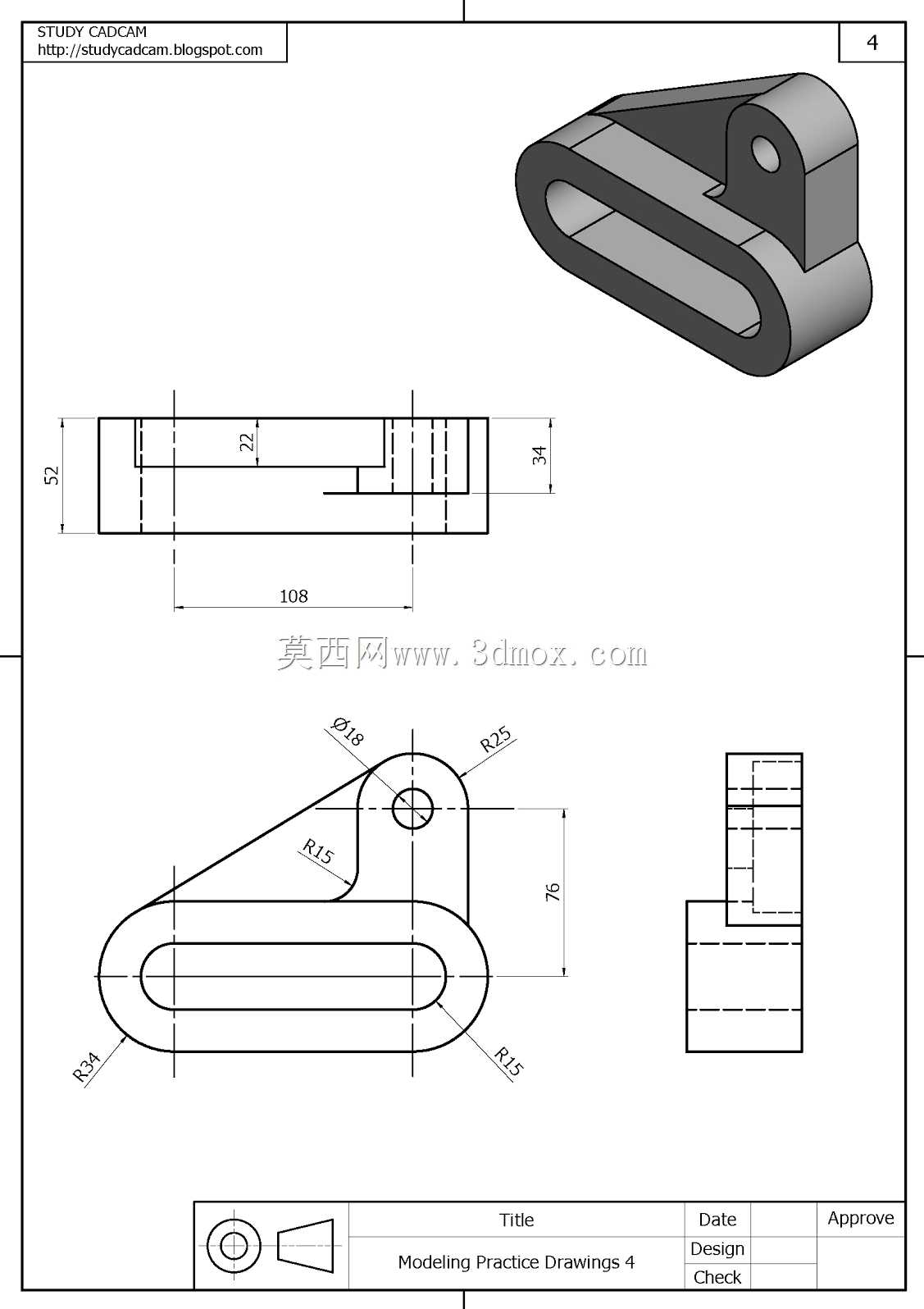

这类带铰接耳的长槽连接支撑构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动结构中十分常见，主要承担跨部件的载荷传递与活动铰接功能，区别于固定式刚性连接件，它的长槽结构预留了一定的行程调节余量，铰接耳的通孔则用于穿装销轴，实现相邻部件间的定轴转动配合。从结构设计逻辑来看，下部的长圆环形槽体是主要的安装配合段，槽体内腔用于卡装配套的滑动块或者连接轴，槽体两端做圆弧过渡，一方面是避免直角位置的应力集中，在承受交变载荷时减少裂纹萌生的风险，另一方面圆弧轮廓也能适配配套圆柱件的运动轨迹，不会出现卡滞问题。上部的斜向加强筋连接长槽主体与顶部铰接耳，筋板的厚度根据常规工况下的剪切、弯曲载荷取值，不需要额外增加冗余壁厚就能保证整体刚性，避免铰接位置受侧向力时出现结构变形。顶部的单耳铰接结构，孔位的同轴度、孔壁与端面的垂直度是加工时需要重点控制的形位公差，否则穿装销轴后会出现转动卡涩、偏磨的问题，长期运行会加速销轴和孔位的磨损，缩短构件的更换周期。安装边界上，长槽的长度决定了配套部件的可调行程范围，铰接耳的中心高度决定了整个构件的安装跨距，设计时需要提前核算相邻部件的运动极限位置，避免长槽行程不足导致机构运动干涉，同时也要保证筋板的外轮廓不会和周边的管线、其他结构件发生碰撞。这类构件通常采用中碳钢加工后做表面发黑处理，或者采用铸钢一体成型后再做孔位、槽面的精加工，在一些载荷较小的应用场景下也可以采用铝合金铣削加工，降低整体构件的自重。实际选型应用时，需要根据传递的载荷大小核算铰接孔的销轴直径、长槽的壁厚以及筋板的厚度，避免过载导致构件断裂或者塑性变形，长槽的内槽宽度要和配套的滑动件做公差配合，间隙过大会导致传动精度不足，间隙过小则会出现滑动卡滞的问题。
