直角斜接扣合式拼接构件结构设计

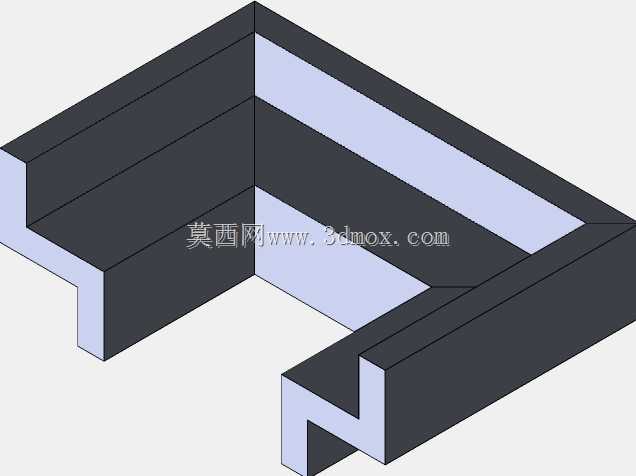

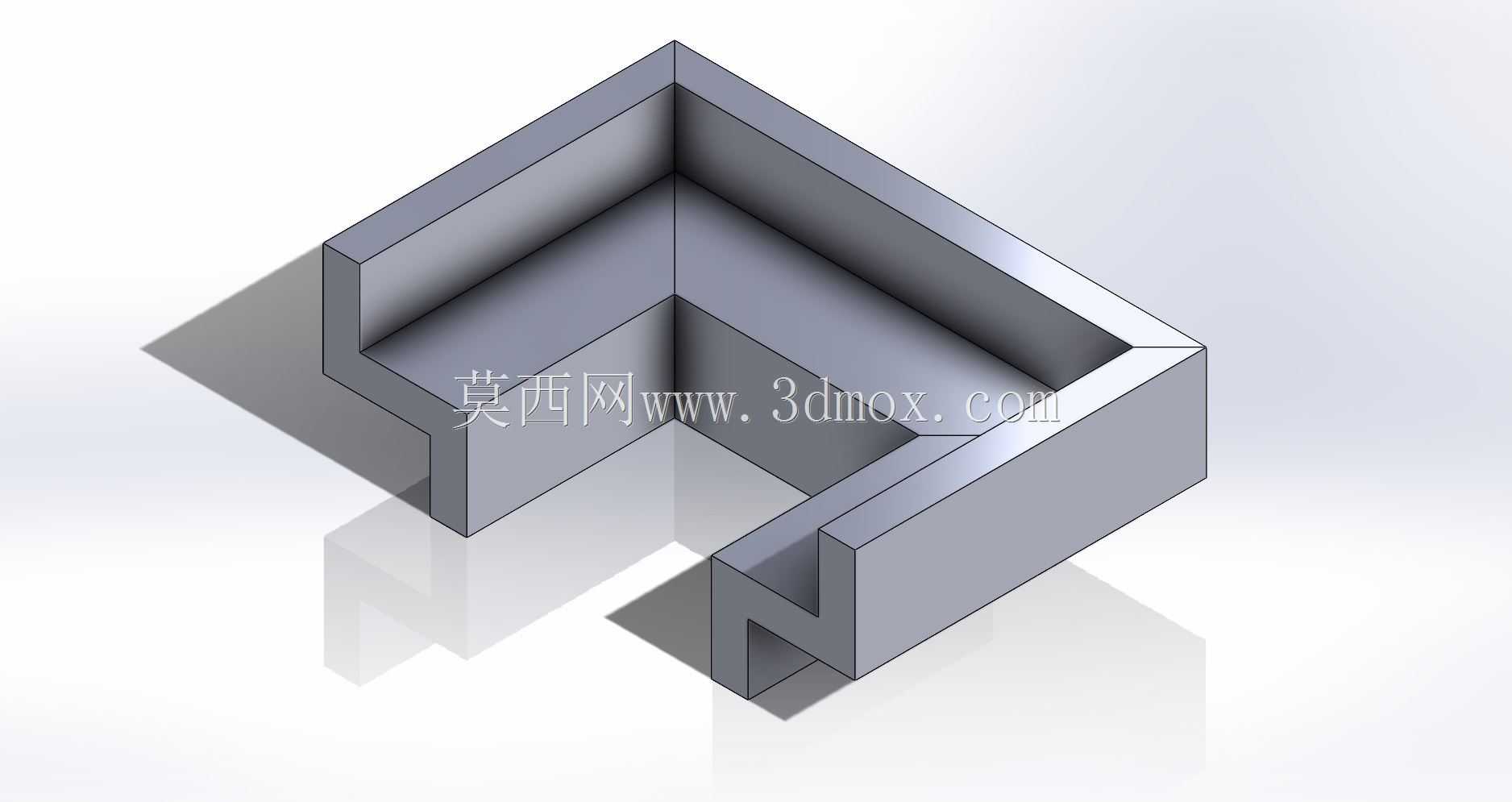

这类斜接扣合构件多用于框架类设备的转角拼接场景，常见于自动化设备护罩框架、铝型材工作台围挡、输送线侧边防护栏的直角转角位置，替代传统的角码焊接或螺栓拼接工艺，能在保证连接强度的同时大幅提升装配效率，减少现场焊接打磨的工序量。从结构设计逻辑来看，该构件采用等壁厚的槽型截面设计，两个对接端分别做了错位的公母扣合结构，拼接时无需额外辅助定位件，公头端的凸台可直接嵌入母头端的凹槽内，配合面预留了常规装配公差，既保证拼接后转角处的外表面齐平无凸起，也能避免拼接位置出现错位偏移。构件整体为90度直角构型，两个对接臂的截面尺寸完全一致，可适配同规格的槽型型材直接插接，安装时仅需在扣合位置施加轴向压力即可完成预固定，后续可根据实际负载需求选择在侧壁预留的沉孔位置加装紧固螺钉，或是直接依靠扣合结构的过盈配合实现无紧固件连接，适合对外观平整度要求较高的设备外框架场景。在设计建模过程中，需要重点关注扣合位置的拔模角度与配合间隙，若间隙过小会导致装配时出现卡滞，现场安装需要敲击就位容易造成构件表面涂层破损，间隙过大则会导致拼接后转角处存在晃动间隙，影响整体框架的结构刚性。该构件的安装边界需要匹配对应型材的内槽尺寸，两个臂长可根据实际框架的尺寸需求做等比例缩放，但扣合段的长度需要保持固定比例，避免扣合深度不足导致连接强度下降。从实际使用场景来看，这类构件相比传统的直角角码，隐藏了连接位置的紧固件，外表面无凸起结构，在设备护罩、洁净车间隔断框架的应用中，不会积留灰尘杂物，也不会因突出的螺栓头剐蹭操作人员衣物或管线，同时槽型的内部空腔可直接穿设设备的控制线缆或气路管线，无需额外加装走线槽，进一步简化框架的整体结构。建模时扫掠路径的转角位置做了等半径过渡处理，避免应力集中导致构件受外力冲击时在转角位置出现断裂，壁厚设计参考了同规格型材的通用壁厚参数，保证与配套型材的受力性能匹配，不会出现构件强度过剩或不足的问题。
