多孔集成式法兰安装基座结构设计

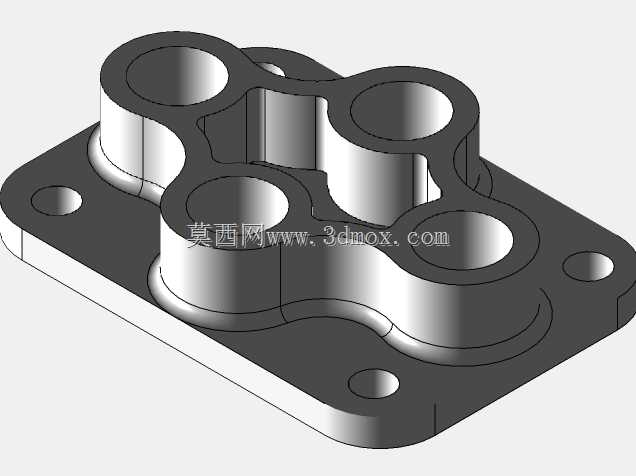

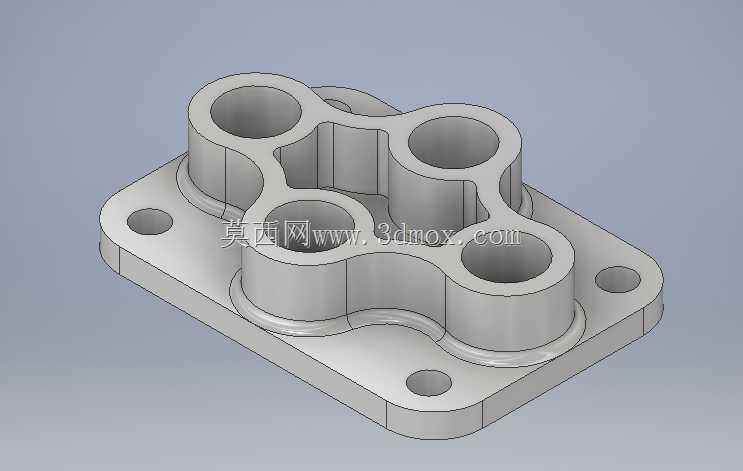

该多孔集成式安装基座主要应用于流体管路集成、小型阀组固定、气动元件排布等工业场景，可作为多通路介质传输的终端安装载体，在小型液压站、气动控制回路、实验台管路排布中承担元件固定与通路衔接的核心作用。基座整体采用矩形底板加凸台集成的结构形式，底板四角预留沉头安装孔，可通过螺栓直接固定在安装面板或设备机架上，安装孔位的中心距与孔径匹配常规M6-M8规格的紧固件，安装边界规整，无突出干涉结构，可直接嵌入紧凑的设备安装腔体内，不需要额外预留避让空间。上部凸台区域集成五个等径通孔，孔位采用错落排布的方式，在有限的凸台面积内最大化通路数量，相邻孔之间通过圆弧过渡的加强筋连接，既减少了整体材料用量，又能保证各通路接口处的结构强度，避免介质压力波动导致的孔壁变形。凸台与底板的衔接处采用圆角过渡设计，可有效降低应力集中，在承受管路侧向推力或介质脉冲压力时，避免衔接位置出现开裂风险。设计过程中优先考虑安装兼容性，五个通孔的内径统一，可匹配同规格的管路接头或阀类元件，减少现场安装时的配件种类，降低装配复杂度。底板的厚度经过受力校核，在保证安装平面平面度的前提下，尽可能压缩整体高度，适配对安装空间有严格限制的紧凑型设备场景。各通孔的端面预留密封槽位安装空间，可直接加装O型密封圈实现端面密封，不需要额外加工密封结构，减少二次加工工序。凸台外侧的轮廓随孔位排布做圆弧收边，去除多余的冗余结构，既减轻整体重量，又避免锐边对安装人员造成划伤，同时减少加工时的材料去除量，降低加工成本。该结构可根据实际使用场景调整通孔数量、孔径以及安装孔位尺寸，适配不同通径的管路与元件安装需求，在多通路集成的安装场景中，相比单孔独立安装的法兰座，可大幅减少安装占用面积，减少紧固件使用数量，提升装配效率，同时保证各通路之间的位置精度，避免独立安装时出现的孔位错位、管路干涉问题。
