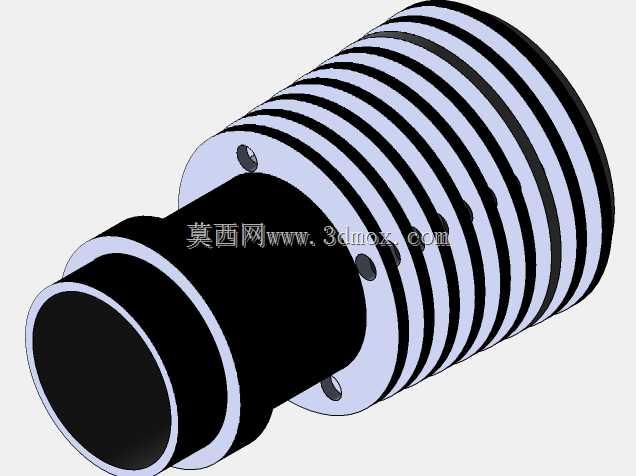

带散热鳍片结构的发动机气缸组件

这款气缸组件主要适配小排量单缸内燃机，常见于通用动力设备、小型工程机械、园林机械的动力端配套，是内燃机完成能量转换的核心承压部件，直接决定动力输出的稳定性与连续运行时长。从结构设计来看，主体采用阶梯式轴段布局，一端为敞口缸筒段，用于容纳活塞往复运动，内壁需保证较高的圆柱度与表面粗糙度要求，减少活塞环运行时的漏气量与摩擦损耗；中部外侧排布等间距环形散热鳍片，鳍片采用等厚环形结构，相邻鳍片间预留足够通风间隙，在自然风冷工况下可快速导出缸内燃烧产生的热量，避免缸体温度过高引发润滑油失效、零件热变形卡滞等问题；靠近法兰端的轴段设置有环形定位凸台，与端盖装配时可实现径向定位，保证同轴度公差符合装配要求。安装端采用一体化圆形法兰结构，法兰端面沿周向均匀分布多个安装通孔，孔位与曲轴箱端面对应螺孔完全匹配，装配时可通过螺栓实现缸体与曲轴箱的刚性连接，法兰端面与缸筒轴线的垂直度公差需控制在合理范围内，避免活塞运行时出现偏磨。设计过程中优先平衡了散热效率与结构强度的关系，鳍片的高度、厚度与间距经过多轮热仿真验证，既保证足够的散热面积，又不会因鳍片过薄导致铸造过程中出现充型不满、结构强度不足的问题；缸筒壁厚经过强度校核，可承受燃烧冲程的峰值爆发压力，同时预留了合理的珩磨加工余量，满足量产时的工艺要求。实际应用中，该气缸可适配风冷式汽油机或柴油机，在连续高负荷运行工况下，散热鳍片可引导气流沿环形间隙流动，带走缸体热量，维持缸内正常工作温度区间；法兰端的定位结构可降低装配难度，保证活塞、连杆、曲轴的运动同轴度，减少整机运行时的振动与异常磨损。缸体各轴段的过渡位置均设置有圆角，避免应力集中，在承受交变热负荷与机械负荷时，可有效降低裂纹萌生的概率，提升部件的使用寿命。
