往复式四冲程内燃动力装置结构设计

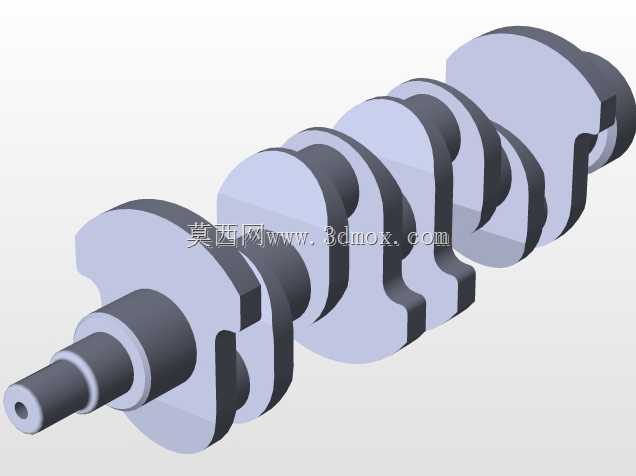

在常规车用动力、小型工程机械动力、固定作业发电机组的配套场景中，四冲程往复式内燃机是应用覆盖度最广的动力源形式，这类动力装置通过进气、压缩、做功、排气四个连续的活塞行程完成一个工作循环，相比二冲程结构拥有更高的燃油经济性与更低的排放表现，能够适配从轻型代步车辆到中小型工程设备的不同动力输出需求。从结构设计逻辑来看，整套动力单元的核心围绕曲柄连杆机构完成往复直线运动到旋转运动的转换，活塞在气缸套内的上下运动通过连杆传递给曲轴，曲轴两端的支撑轴颈需要匹配对应规格的轴瓦与轴承座，保证高速运转下的同轴度与动平衡精度，设计阶段需要严格控制活塞行程与曲轴回转半径的匹配关系，避免活塞在上止点位置与气缸盖发生运动干涉。配气机构的布置直接决定了充气效率与排气彻底性，顶置式气门结构通过凸轮轴的旋转驱动挺柱、推杆与摇臂完成气门的定时开闭，凸轮型线的设计需要兼顾气门开启的时间截面与落座缓冲特性，减少高速运转下的气门冲击与异响，进排气道的走向需要尽可能降低气流阻力，同时保证各气缸的进气均匀性。气缸体作为整套装置的安装基体，需要集成冷却水道与润滑油道，水道的布置要保证气缸壁周围的冷却均匀，避免局部过热导致的热变形，油道的走向需要保证曲轴轴颈、凸轮轴轴颈、活塞销等摩擦副在启动瞬间就能得到润滑油供给，减少冷启动磨损。外形尺寸方面，直列四缸结构的整机长度通常根据单缸缸径与缸心距确定，缸心距的设计需要兼顾气缸体的结构强度与整机紧凑性，避免相邻气缸之间的壁厚过薄导致的密封失效，整机的安装支点通常布置在气缸体两侧与油底壳连接位置，安装面的平面度需要控制在合理公差范围内，避免安装后产生附加应力导致的缸体变形。飞轮端作为动力输出接口，需要匹配离合器或者联轴器的安装尺寸，飞轮的转动惯量设计需要能够储存做功行程的多余能量，带动曲轴完成其余三个辅助行程，保证运转的平顺性，前端轮系需要驱动水泵、机油泵、发电机等附件，轮系的张紧结构需要保证皮带传动的稳定性，避免高速运转下的皮带跳齿与打滑。在实际选型适配过程中，需要根据配套设备的安装空间边界调整外围附件的布置位置，比如发电机、起动机的安装方位可以根据设备舱的布局进行适应性调整，进排气接口的朝向也可以根据整车或者整机的管路走向进行旋转调整，保证外围管路的连接顺畅，减少不必要的管路弯折带来的阻力损失。
