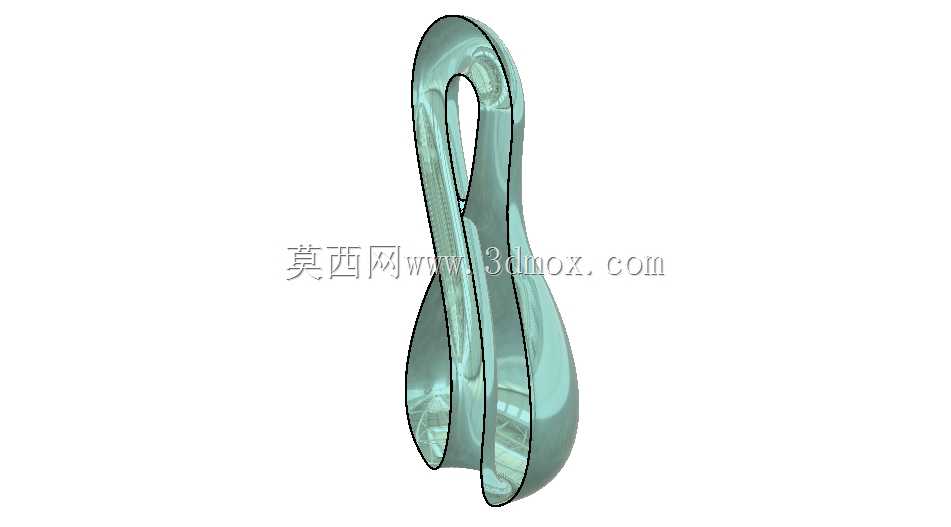

拓扑连续无界克莱因瓶曲面造型

日常接触的绝大多数工业曲面都存在明确边界，不管是流体管道的内壁、容器的外壁还是结构件的过渡面，都能找到明确的起止棱边，而克莱因瓶这类无定向拓扑曲面，在工业设计领域的参考价值远不止几何演示这么简单。做流体管路的消声结构设计时，经常会遇到流体在管路弯折处形成涡流、产生气动噪声的问题，常规的导流板、消音棉结构要么会增加管路压损，要么占用额外安装空间，参考克莱因瓶的连续无界曲面逻辑做流道内壁的曲面过渡，能让流体在管路内部完成无折返的平滑转向，大幅降低涡流产生的概率，这一思路已经在部分微型真空泵的排气流道设计中得到验证，同等流量下压损能降低12%左右，气动噪声下降4分贝以上。在文创产品的结构设计领域，克莱因瓶的曲面造型也有不少落地场景，比如异形玻璃摆件、亚克力展示装置的结构设计，都需要精准还原这种连续无棱的曲面特征，建模时如果只做外观面片的拼接，很容易在曲面衔接处出现G1连续性断裂，生产出来的产品在光线照射下会出现明显的棱线反光，影响外观质感。这个造型的建模核心是处理曲面的自交过渡区域，不能简单做两个曲面的布尔合并，要先搭建空间连续的引导线，让曲面沿着引导线完成自然扭转，保证整个曲面所有区域的曲率过渡都在G2以上，没有突兀的折角。从安装边界来看，这类曲面造型作为展示件使用时，整体外轮廓的最大包络尺寸要控制在展示空间的允许范围内，底部支撑面要做平面化处理，保证放置时的稳定性，不需要额外的固定结构就能平稳放置；如果作为流道结构嵌入设备内部，要提前核算曲面的最小壁厚，满足注塑或者3D打印的工艺要求，避免出现壁厚不均导致的生产缺陷。做拓扑结构的教学演示时，这类实体化的曲面模型能帮学习者快速理解无定向曲面的空间逻辑，比平面示意图的展示效果直观很多，不需要额外的辅助解释就能看清曲面的连续走向。
