球形螺旋弹簧弹性缓冲构件

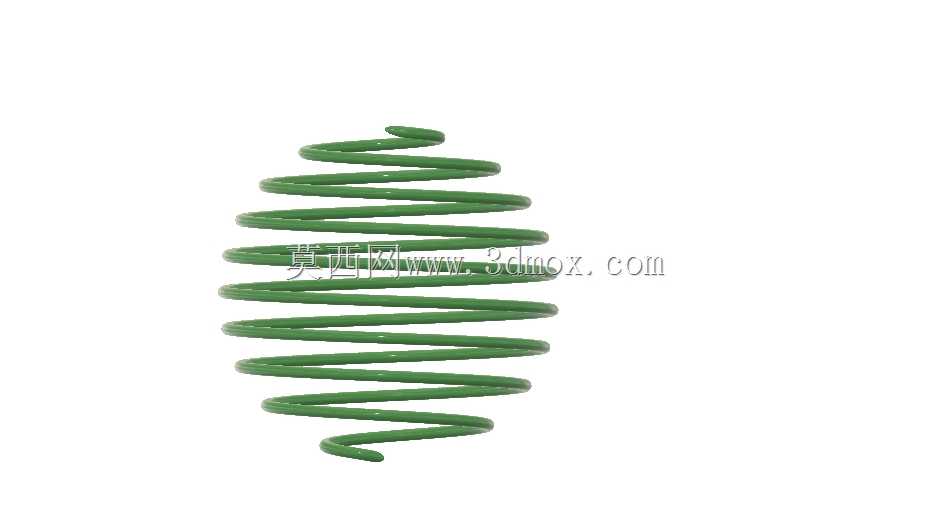

这款球形螺旋弹簧在结构设计上打破了常规圆柱螺旋弹簧的形态限制，将簧丝沿球面轮廓轨迹缠绕成型，整体呈现两端收窄、中部鼓胀的类球形态，簧丝截面为等直径圆形，相邻簧圈间预留均匀的间隙，保证受载时各圈变形量均匀，避免局部应力集中导致的早期失效。从实际应用场景来看，这类异形弹簧常被用于狭小安装空间内的双向缓冲工况，比如小型精密仪器的隔振支座、便携电子设备的按键复位结构、儿童玩具的弹性连接部位，还有部分气动元件的行程限位缓冲环节，相比普通圆柱弹簧，它能在相同安装高度下提供更大的径向与轴向复合变形量，不需要额外加装导向套就能避免受压时的侧向屈曲问题。设计这类弹簧时，首先要根据安装腔的内径确定弹簧的最大外轮廓直径，两端收窄段的外径要匹配安装定位孔的尺寸，保证装配后弹簧不会出现径向窜动；簧丝直径的选取要结合目标载荷与变形量要求，通过螺旋弹簧刚度计算公式反复校核，兼顾弹性性能与疲劳寿命，缠绕时的螺旋升角要沿球面轨迹渐变，两端收尾段的簧圈要做并紧磨平处理，保证两端支撑面与安装基面完全贴合，避免受载时出现偏载。在安装边界上，这类弹簧不需要额外的导向结构，安装腔的深度要略大于弹簧完全压并时的高度，预留0.5到1毫米的安全间隙，防止压并时簧圈之间出现硬接触损伤表面涂层；如果用于有腐蚀风险的工况，簧丝可以选用不锈钢材质或者做表面喷塑处理，就像模型展示的绿色表层，既可以提升耐锈蚀能力，也能避免簧圈之间摩擦产生异响。实际选型时要注意，这类球形弹簧的轴向刚度是非线性的，初始压缩阶段刚度较小，随着压缩量增大到中部鼓胀段开始受力时，刚度会逐渐提升，这种变刚度特性刚好适配需要先软后硬缓冲效果的场景，比如小型柜门的缓冲结构，关闭初期阻力小不会出现卡顿，接近完全闭合时阻力增大避免柜门碰撞产生噪音。建模过程中要重点控制螺旋线的轨迹精度，通过球面方程参数化生成螺旋引导线，保证每一圈簧丝到球心的距离偏差控制在合理范围内，避免出现相邻簧圈间隙不均的问题，扫掠成型后要做干涉检查，确认自由状态下相邻簧圈没有接触，压并状态下各圈贴合均匀，没有局部挤压变形的问题。
