四维超立方体空间几何结构展示模型

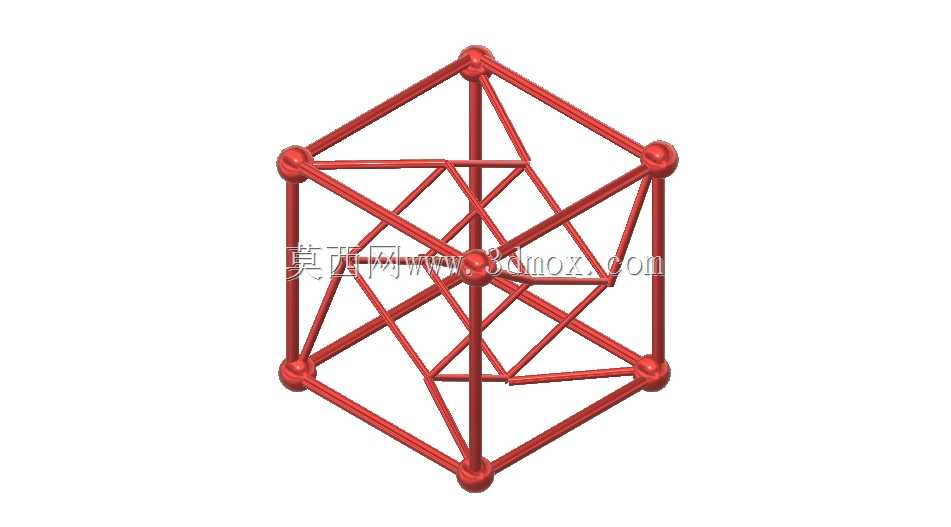

在空间几何教学、高维拓扑结构可视化展示场景中，这类四维超立方体的三维投影结构模型，承担着将抽象高维空间概念转化为可直观观察实体的作用。不同于常规三维几何构件，该模型的设计核心是通过三维空间内的杆件连接，还原四维超立方体在三维空间的正投影拓扑关系，所有节点的连接逻辑严格遵循四维空间中立方体的邻接规则，每一个顶点对应四维超立方体的16个顶点之一，每一段杆件对应超立方体的32条棱边，没有多余的结构冗余。从结构设计思路来看，建模时首先确定四维坐标到三维空间的投影矩阵，通过正交投影算法将四维坐标点映射到三维坐标系中，再通过等径的圆截面杆件连接相邻顶点，所有顶点位置做了球形过渡处理，既避免杆件连接位置的应力集中问题，也让整体结构的视觉辨识度更高，观察者可以顺着杆件的连接走向，梳理高维空间中面与体的邻接关系。这类结构没有实际的工业安装需求，不存在安装边界限制，整体外轮廓呈现正八面体对称形态，所有杆件长度在三维投影下保持统一比例，不会因为投影角度的变化出现视觉上的比例失衡。在高校数学专业的几何教学场景中，这类实体化的模型可以帮助学生快速建立高维空间的认知，跳过抽象的公式推导环节，直接通过观察结构理解四维立方体的面、棱、顶点的数量关系；在科普展馆的展示场景中，该结构可以作为拓扑几何板块的核心展示件，配合灯光投影可以演示不同旋转角度下超立方体的投影变化，直观展现高维空间在低维投影中的形态变化规律。建模过程中需要严格校验每一组顶点的连接关系，不能出现错连、漏连的问题，否则会破坏超立方体的拓扑正确性，所有杆件的直径保持统一，顶点处的球体直径略大于杆件直径，保证连接位置的平滑过渡，整体结构做了等壁厚处理，如果用于3D打印制作实体展品，不需要额外添加支撑结构，所有悬空杆件的倾斜角度都满足自支撑打印的角度要求，打印完成后不需要大量的后处理工序即可直接用于展示。从结构特性来看，该模型整体为对称桁架式结构，自身具备不错的结构强度，即使采用PLA等常规3D打印材料制作，也能承受日常展示场景中的触碰、搬运载荷，不会出现杆件断裂的问题。
