粮食烘干处理用筒式除尘过滤装置

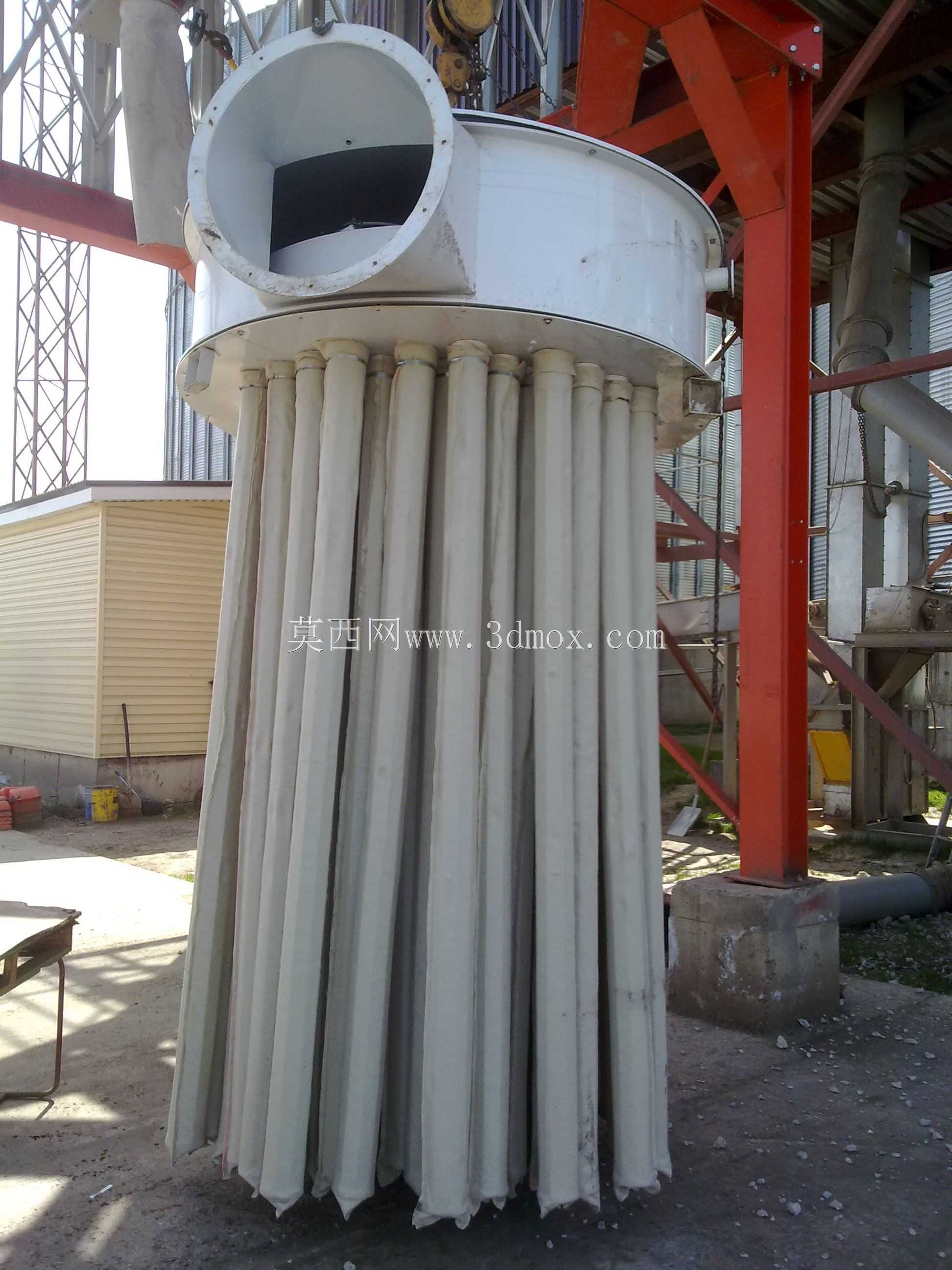

　　该装置为粮食烘干生产线配套的尾气除尘过滤单元，主要应用于谷物干燥环节的含尘废气处理工序，安装在烘干设备的排风段，拦截烘干过程中随气流带出的粮粒碎屑、粉尘杂质，避免尾气直排造成的物料损耗与厂区粉尘污染，同时保障后端引风设备的运行安全，减少叶轮磨损积灰问题。从结构设计来看，装置上部为圆形静压风室，侧面开设切向进风口，含尘气流进入风室后完成初步均流，大颗粒杂质在重力作用下先行沉降，下部垂挂的多组柱状滤袋采用等间距环形排布，单根滤袋通过顶部快装卡箍与风室底板的接盘固定，滤袋选用透气耐磨的工业过滤面料，可根据处理粉尘的粒径、含水率调整滤料目数，适配小麦、玉米、水稻、油料作物等不同粮食品种的烘干除尘需求。设计阶段充分考虑现场安装与运维边界，

　　整体采用立式悬挂结构，上部风室预留与烘干设备排风管道对接的法兰接口，安装时需保证上部承重支架的水平度偏差不超过千分之二，避免滤袋长期偏斜造成局部磨损过快；滤袋底部为自由垂落状态，预留不小于300mm的检修空间，方便运维人员定期更换滤袋、清理积尘，装置整体的外接轮廓需匹配烘干车间的排风层布局，侧面预留的操作通道宽度不小于800mm，满足日常巡检的通行需求。功能实现上，该装置依靠滤袋的筛分、吸附作用完成气固分离，过滤后的洁净气流从上部风室的出风口接入引风系统排出，附着在滤袋外表面的粉尘可通过配套的脉冲喷吹机构定期清落，掉入下部集灰斗集中收集，整套结构无复杂传动部件，运行故障率低，可适配不同处理风量的谷物烘干机组，在粮库、粮食加工企业的烘干工段应用广泛。建模过程中严格还原了滤袋的垂坠形态、风室的法兰连接结构、顶部的加强筋布局，所有接口尺寸均参照行业通用配套标准设定，可直接用于粮机配套设备的方案设计、布局校核与结构演示。
