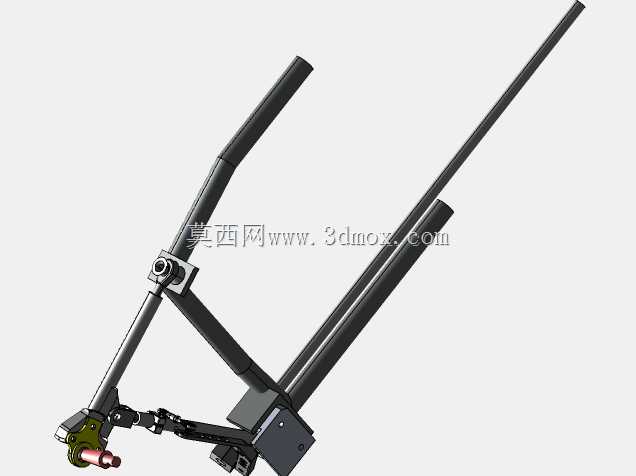

大众Polo86c前副车架及A臂结构设计

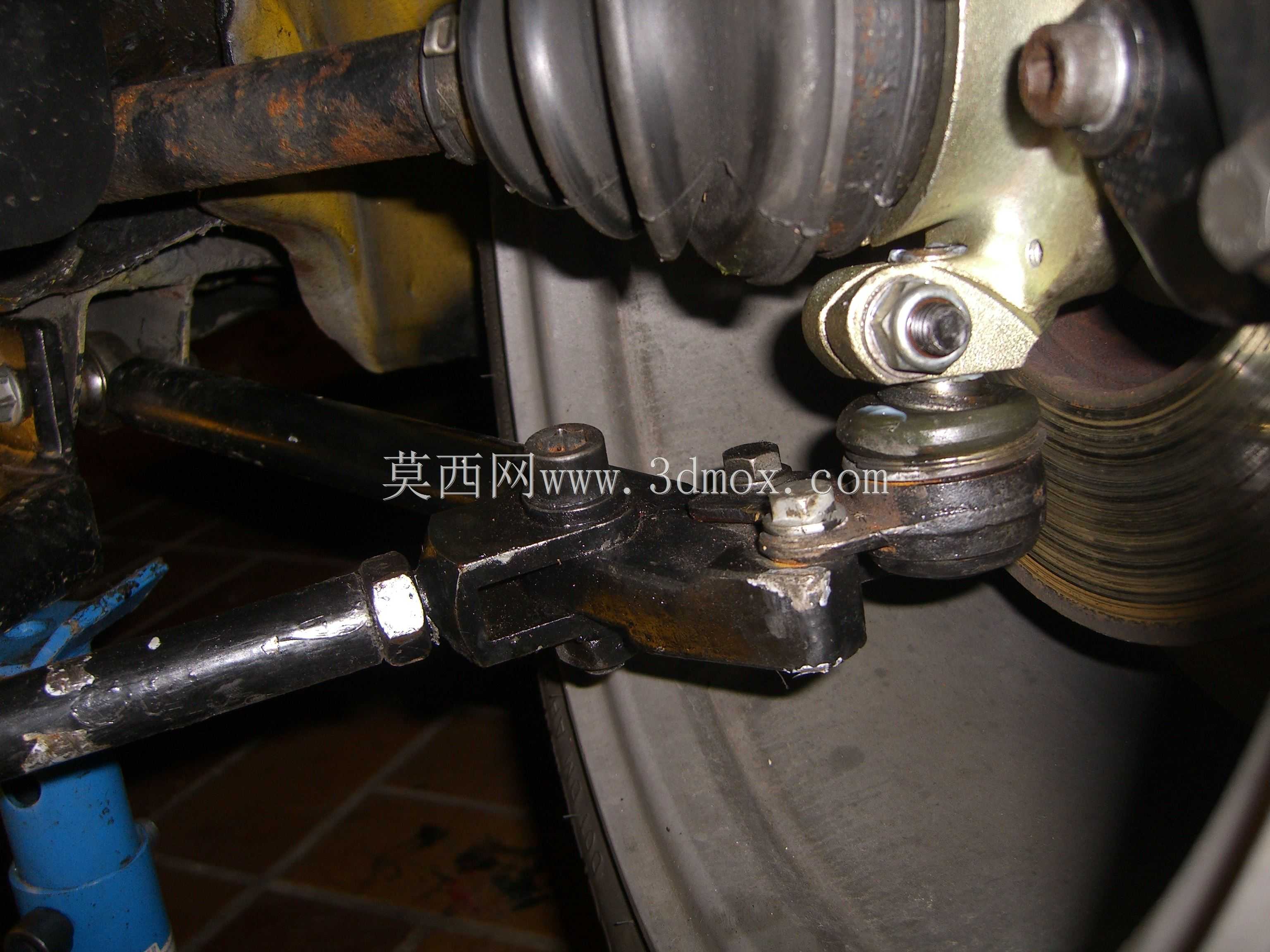

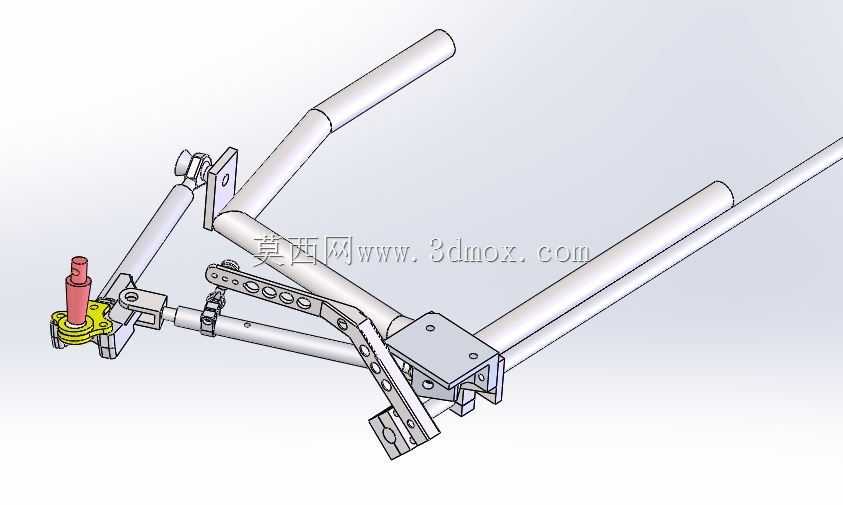

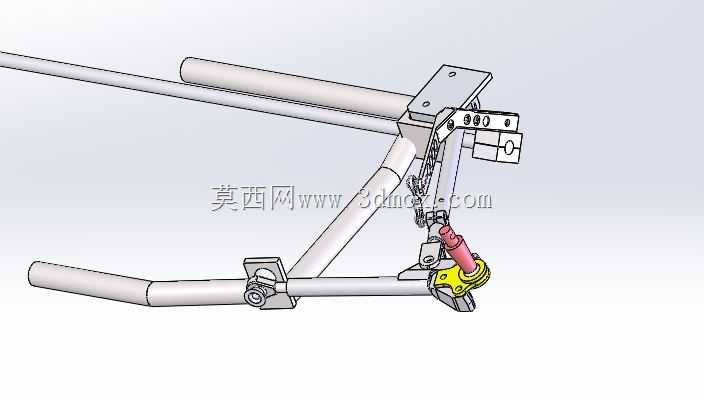

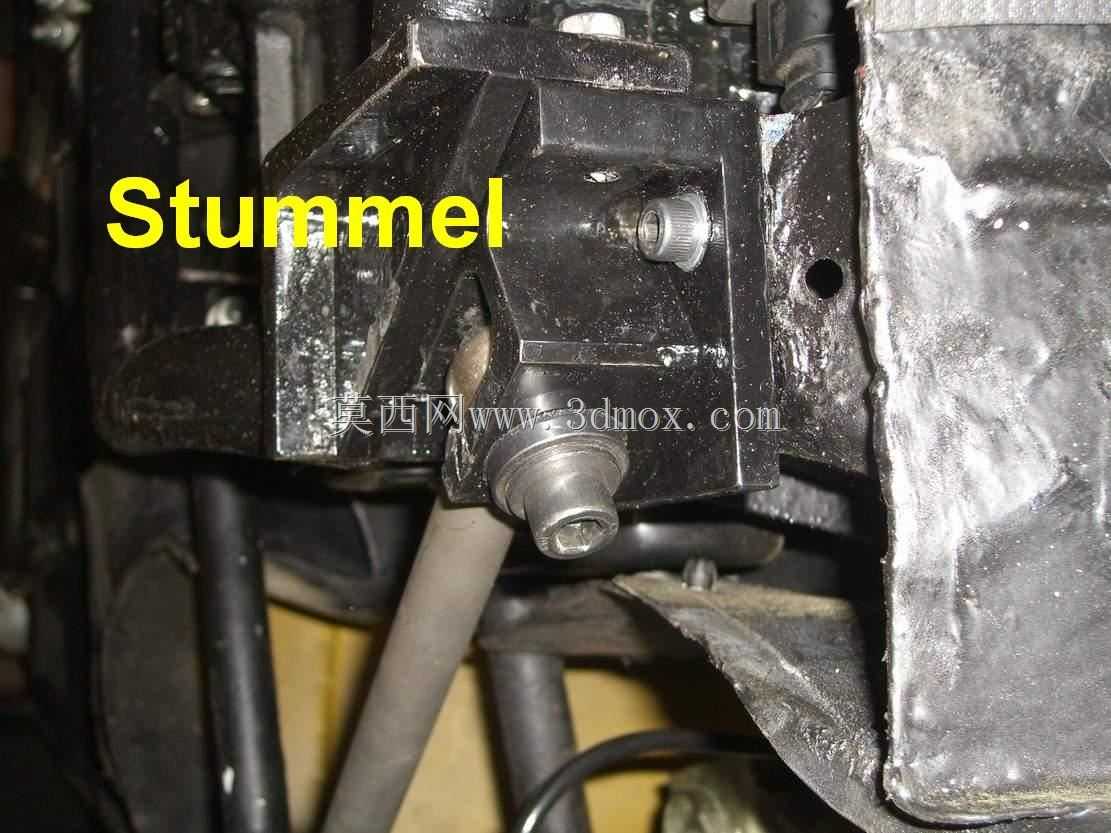

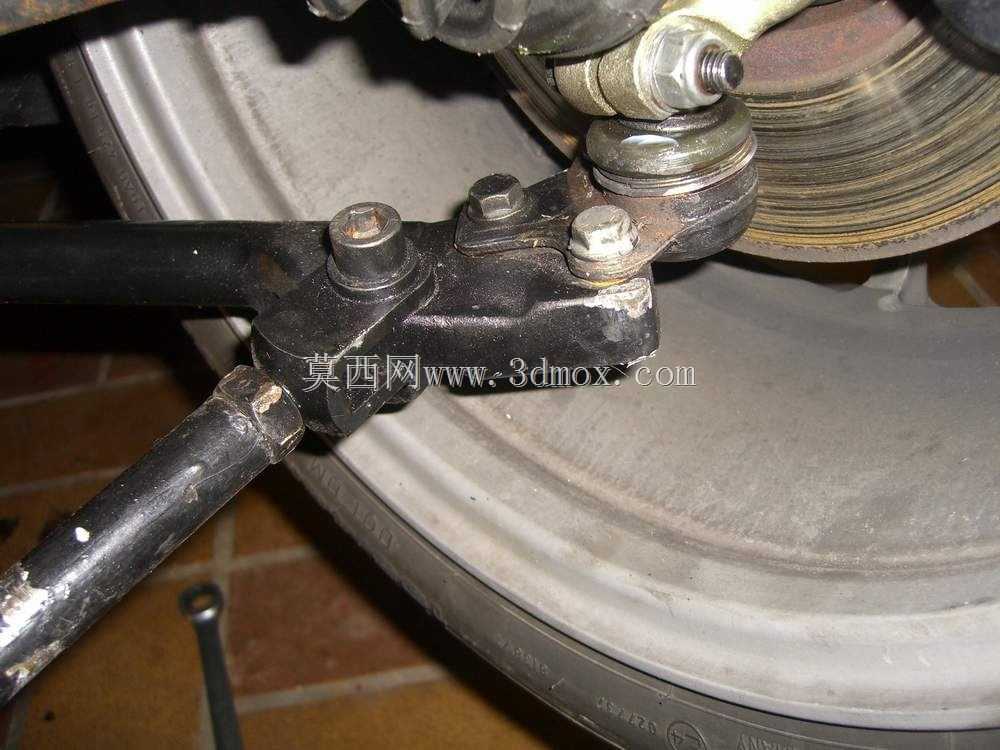

该结构属于小型乘用车底盘承载核心部件，主要承担前桥区域的载荷传递与悬挂部件安装定位功能，在整车行驶过程中，负责将路面经车轮传递的冲击载荷分散至车身纵梁，同时为下摆臂、转向节相关连接点提供刚性安装基准，直接影响前轮定位参数的保持能力与行驶操控稳定性。从结构设计逻辑来看，该副车架采用管式桁架结构，区别于传统冲压焊接式副车架，圆管型材的抗弯截面特性更适配小尺寸车型的轻量化需求，在保证扭转刚度的前提下有效降低了簧下质量，对于前置前驱小型车的前轴载荷分配优化有明显作用。A臂作为悬挂导向构件，其上的多组调节孔位可实现前轮外倾角、主销后倾角的参数调整，适配不同使用场景下的底盘调校需求，比如日常通勤的舒适取向设定或是激烈驾驶时的运动化定位调整，安装点位的衬套连接结构可过滤路面传递的高频振动，避免刚性连接带来的底盘异响与振动直接传递至座舱。在安装边界设计上，副车架的三个主安装点分别对应车身前纵梁、防火墙下方的固定位，安装面的焊接螺母定位精度控制在±0.2mm范围内，保证装配时与车身安装孔的同轴度，避免装配应力导致的早期变形；A臂与副车架连接的销轴孔径匹配通用型橡胶衬套尺寸，与转向节连接的球头安装位采用标准化锥面配合结构，可适配同平台多款车型的通用配件，降低后期维护的配件适配难度。结构上的加强筋板布置在载荷集中的连接节点处，比如横拉杆安装座、稳定杆连接吊耳位置，通过局部加厚的折弯板件提升节点刚度，避免极限工况下的连接点开裂，管式梁的弯折角度经过受力仿真优化，在车轮跳动到极限行程时不会与轮罩、传动半轴发生运动干涉，预留的间隙可满足最大转向角度下的轮胎跳动空间，同时兼顾了制动管路、线束的固定点位布置，所有管线固定卡箍的安装座都集成在副车架梁体上，减少后期装配的附加支架数量，整体结构的焊接工序也相对简化，适合小批量改装车型或是老款车型的替换配件生产。
