大众Polo横拉杆安装固定支架结构

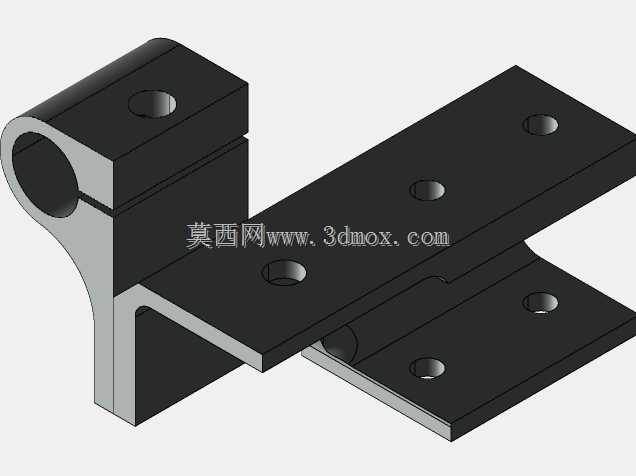

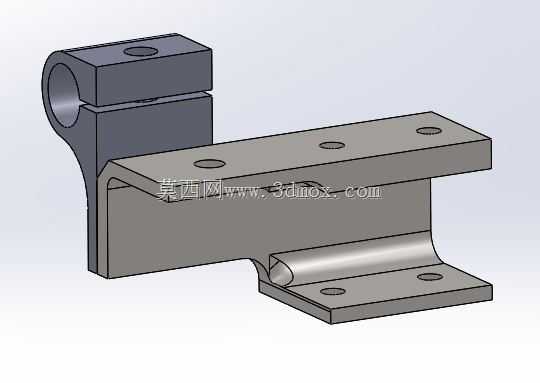

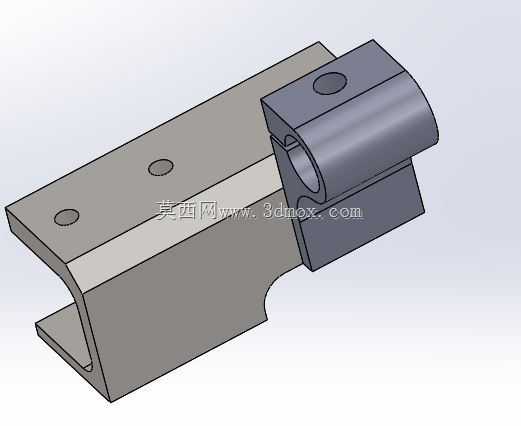

这款支架应用于初代大众Polo车型的前桥横拉杆安装位，对应86c底盘代号的车型，主要承担横拉杆与车身副车架之间的连接固定作用，解决老款车型长期使用后底盘连接位旷量、行驶中颠簸转向虚位的问题。从结构设计来看，支架分为两个主体焊接组件，一侧为带圆弧抱箍的立式连接座，圆弧内孔尺寸完全匹配横拉杆的杆体外径，抱箍两侧预留螺栓锁紧位，安装时可通过螺栓收紧抱箍夹紧横拉杆杆身，避免横拉杆工作时出现径向窜动；另一侧为双层叠放的平板安装翼，平板上共开设五个等规格的圆形安装孔，孔位间距完全对应副车架上的预装螺柱位置，安装时无需额外打孔，直接对位锁紧即可完成固定。设计时特意将立式连接座与平板安装翼的衔接处做了圆弧过渡加强，避免车辆行驶中承受交变载荷时出现应力集中断裂的问题，两个组件在装配时需要先调整好相对高度，确认横拉杆安装后与转向节的连接角度符合原厂定位参数，再将两个接触面满焊固定，焊接后需要做焊渣清理与应力释放处理，避免后期使用中出现焊接位开裂。从安装边界来看，立式抱箍的中心高度与平板安装面的垂直距离严格匹配原厂横拉杆的布置高度，安装后横拉杆的工作角度与原厂设计值偏差控制在0.5度以内，不会影响转向系统的前束值与阿克曼角设定；平板安装翼的总宽度与副车架安装位的预留空间完全契合，不会与周边的刹车管路、下摆臂产生运动干涉。实际装车使用时，这款支架可以替换老化开裂的原厂固定座，有效过滤行驶中路面传递到转向系统的多余振动，减少横拉杆工作时的扭转旷量，提升转向操作的精准度，尤其适配使用年份较长、底盘连接位出现磨损的老款Polo车型，安装后无需额外调整底盘结构，直接按照原厂扭矩要求锁紧螺栓即可完成装配。支架的板材厚度选用了与原厂件一致的冷轧钢板，焊接后整体强度满足底盘部件的承载要求，在承受极限转向载荷与颠簸路面冲击时，不会出现变形或断裂的情况，抱箍内孔的粗糙度控制在合理范围，夹紧后不会对横拉杆杆身造成压痕损伤，同时能提供足够的抱紧力，避免横拉杆在工作时出现转动或轴向窜动。
