直角式手动截止调节角阀结构设计

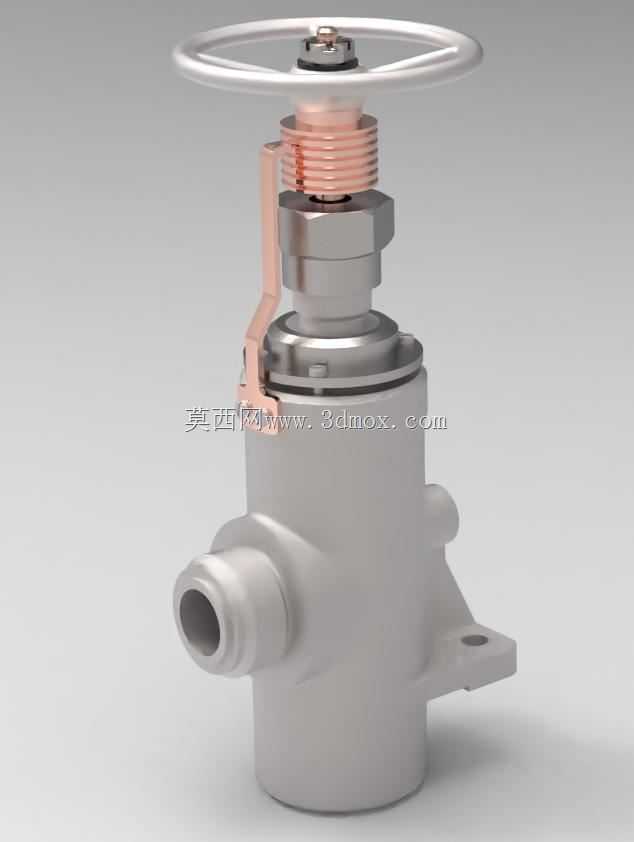

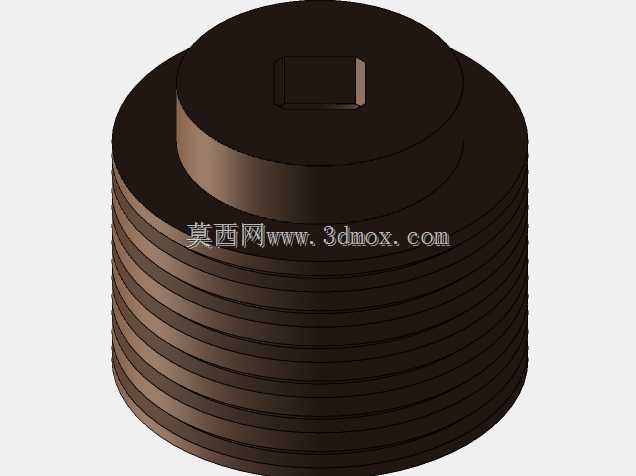

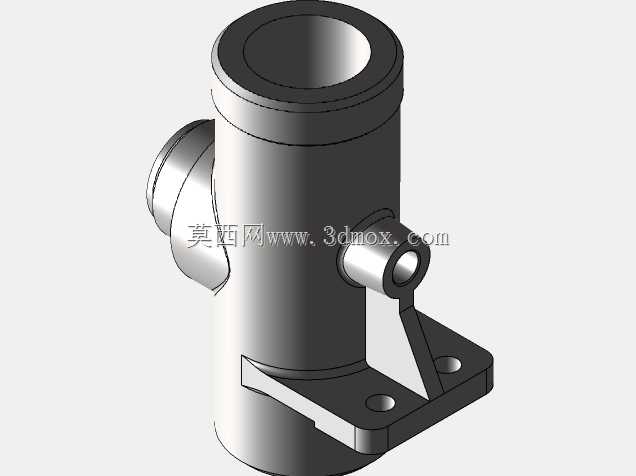

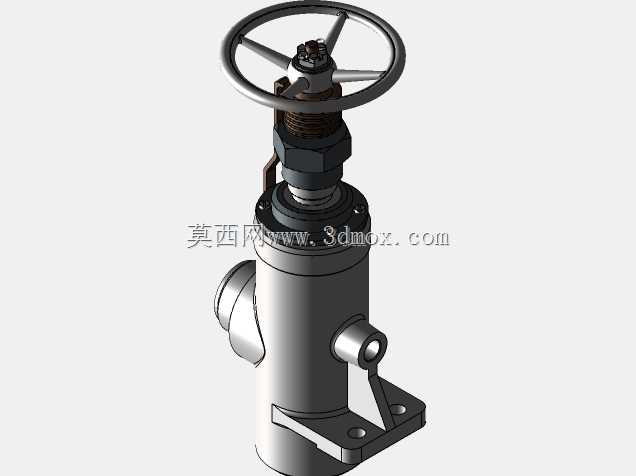

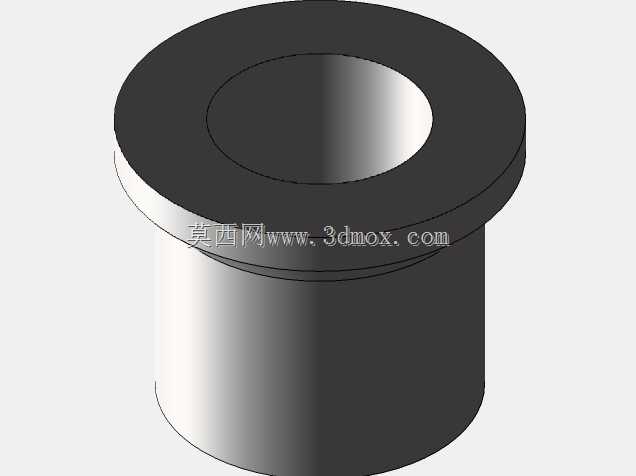

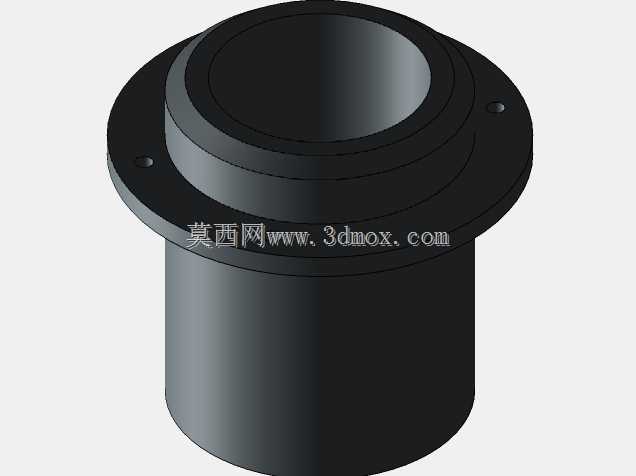

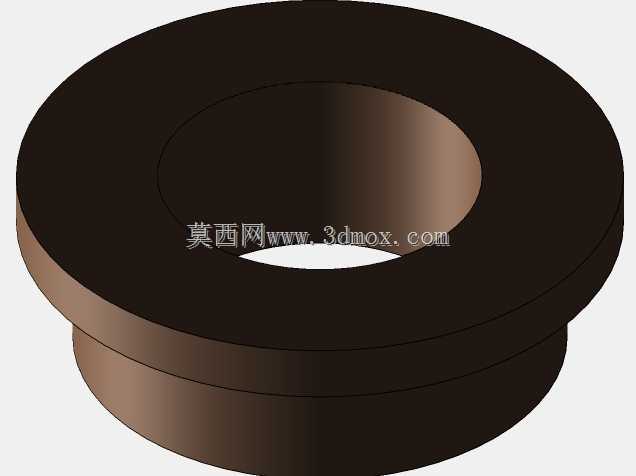

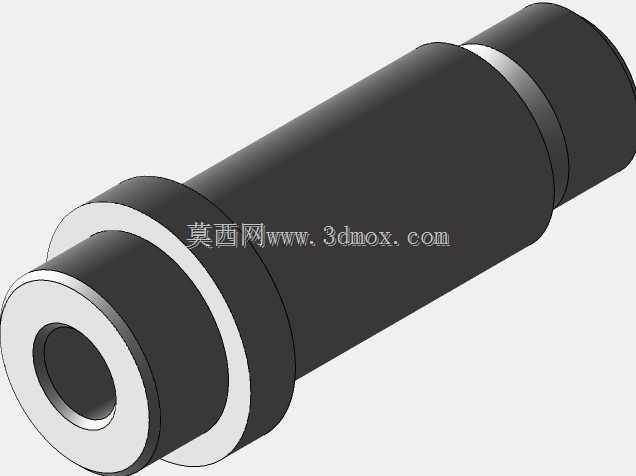

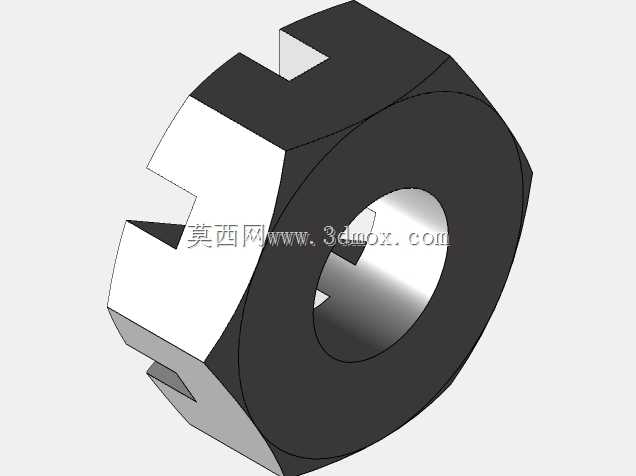

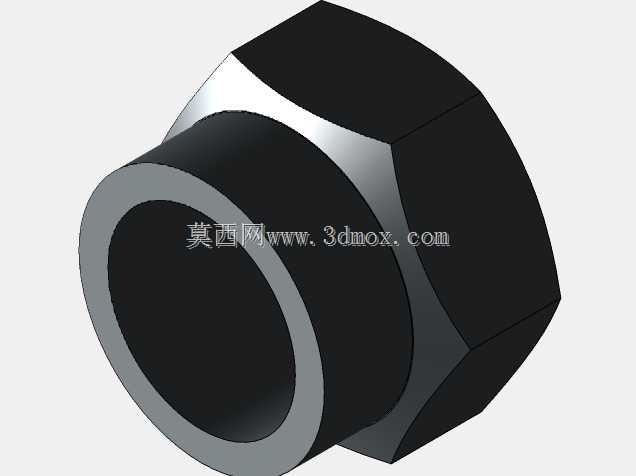

　　在民用供水、小型工业流体输送、暖通管路、设备配套流体回路等场景中，直角式角阀是应用频次极高的管路控制元件，其核心特征是进、出介质通道呈90度直角布局，相比直通式截止阀更适配管路转角位置的安装需求，能有效减少管路弯头使用数量，压缩管路排布的整体占用空间。这款手动角阀的设计围绕管路通断、流量精细调节两个核心功能展开，上部采用手轮驱动的阀杆升降结构，阀杆与阀体之间设置铜质密封调节段，通过梯形螺纹副实现阀瓣的直线位移，转动手轮时可精准控制阀瓣与阀座的配合间隙，既可以实现管路的完全截断，也能根据实际工况需求调整介质通流面积，控制管路内的介质流量与压力。阀体主体采用一体式铸造成型结构，侧部伸出的介质入口为承插式连接端，可适配硬管插接、

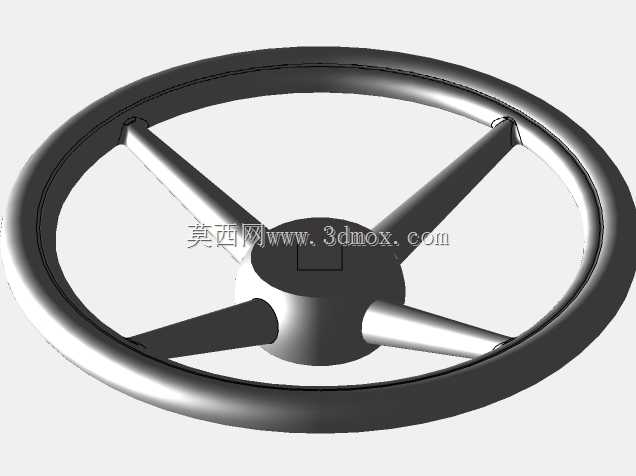

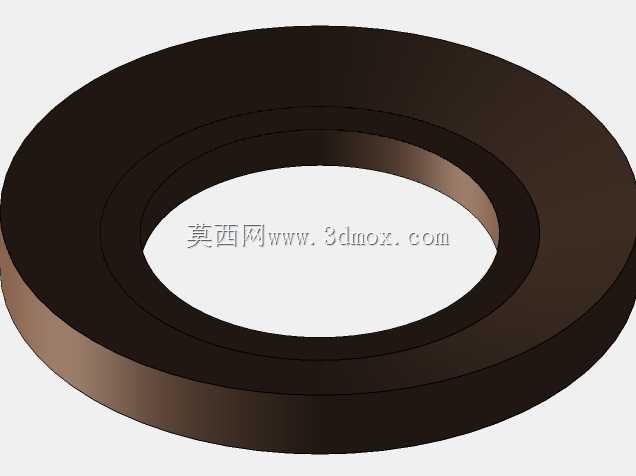

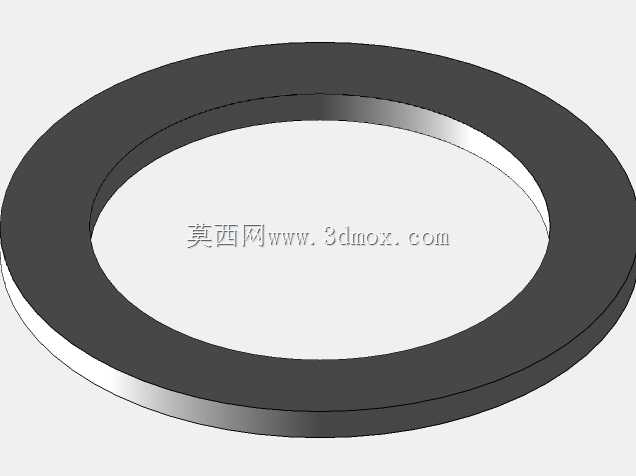

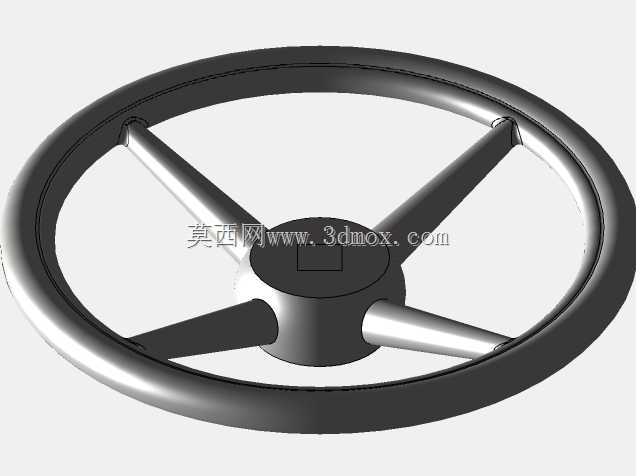

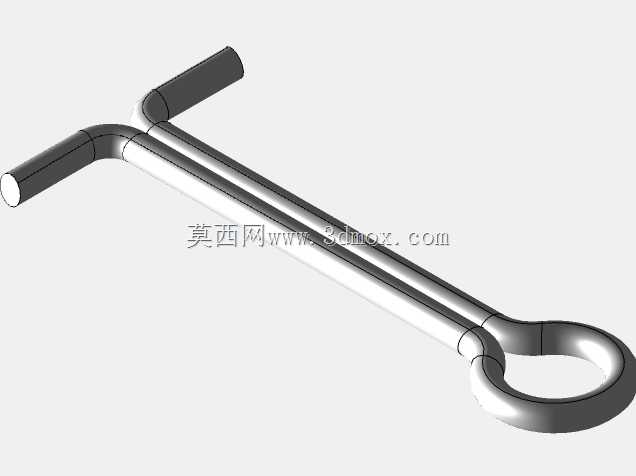

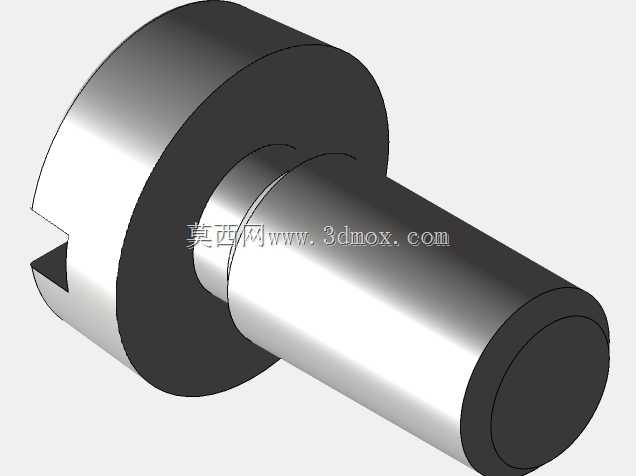

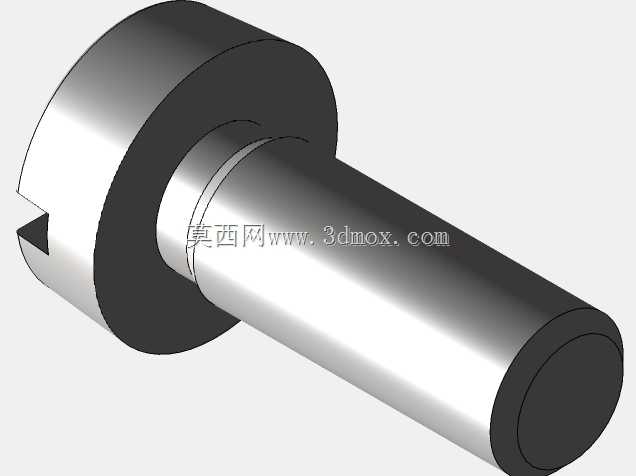

　　焊接或卡套连接等多种管路连接形式，下部设置带安装孔的固定支脚，安装时可通过螺栓将阀体固定在设备基座或墙面支架上，避免管路运行过程中阀体受介质冲击产生振动位移，提升长期运行的结构稳定性。设计过程中重点考量了密封结构的可靠性，阀杆处的多层密封填料可适配不同温度的水、低压蒸汽、非腐蚀性工业流体等介质，避免介质沿阀杆间隙出现外漏问题；手轮采用大直径轮辐式结构，操作时无需借助额外工具，徒手即可施加足够的启闭力矩，即使在管路带压状态下也能轻松完成调节操作。从安装边界来看，阀体整体结构紧凑，手轮的转动半径预留了足够的操作空间，安装时无需在阀体上方预留过大的操作空位，侧部入口与下部出口的中心距经过优化，适配多数常规管路的转角安装尺寸，

　　支脚的安装孔位与常见墙面固定座、设备预留接口的孔距匹配，无需额外制作转接安装板即可完成装配。在实际应用中，这类角阀既可以作为卫生洁具的进水控制开关，也可用于小型化工试验装置、冷却循环水回路、气动系统支路的通断控制，相比球阀其流量调节线性度更优，相比闸阀其结构长度更短、启闭行程更短，操作响应速度更快，阀体内部的流道经过圆弧过渡处理，介质流经时的局部阻力损失更小，可减少管路运行过程中的压力损耗，降低输送系统的能耗。
