双工位全自动铆接加工设备三维设计

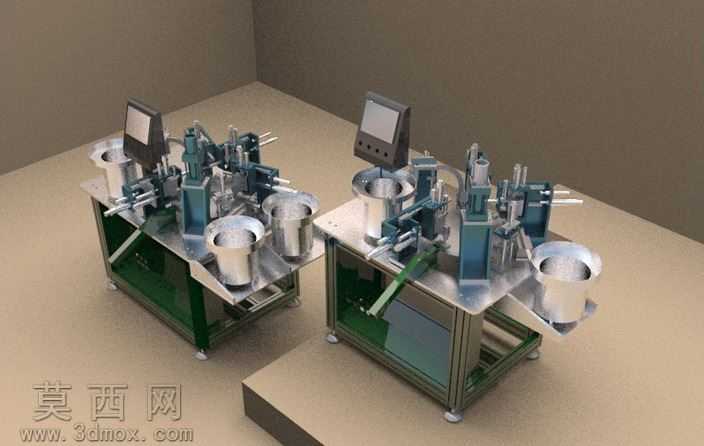

本作品为双工位全自动铆接加工设备的三维设计成果，建模阶段依托三维机械设计软件完成全参数化构建，严格遵循机械设计规范对设备各组成部分进行1:1比例还原，整体建模精度控制在工业生产可用的公差范围内，无几何干涉、破面等建模缺陷。渲染阶段采用工业级写实渲染方案，对不同材质部件进行了精准的材质属性调配：设备机架采用工业铝型材搭配钣金封板的材质表现，还原铝型材磨砂金属质感与钣金件喷塑后的哑光表面效果；振动送料盘采用不锈钢金属材质，还原其抛光后的亮面金属反光特性；铆接执行模组的气缸、导轨、加工主轴等部件，分别对应气动元件的氧化铝合金质感、直线导轨的轴承钢金属质感、加工头的硬质合金材质表现；人机交互触控屏则还原了玻璃面板与塑料边框的材质差异，整体渲染光影采用室内工业场景柔光方案，清晰呈现设备各部分的结构层次与装配关系。结构设计上，设备采用对称式双工位布局，单工位集成了振动盘自动上料机构、工件定位夹具、多轴可调铆接执行单元、成品出料滑道以及触控式人机控制模块，机架底部配置可调式支撑脚轮，兼顾设备移动便利性与工作状态的稳定性；送料机构可实现铆钉与待加工工件的自动排序送料，定位夹具采用快换式设计可适配不同规格工件的装夹需求，铆接单元可通过调节安装位置实现不同点位的铆接加工，双工位布局可交替完成上下料与加工作业，大幅提升铆接工序的加工效率。设计思路围绕小型五金件自动化铆接工序的实际生产需求展开，摒弃传统单工位铆接设备待机时间长、人工上下料效率低的缺陷，将自动送料、自动装夹、自动铆接、自动出料的全流程工序集成于一体，整体结构紧凑占地空间小，各功能模组采用模块化设计，便于后期的设备维护与功能拓展，可直接应用于小五金、电子元器件、小型结构件的铆接加工场景，三维模型完整还原了设备的所有装配关系与零件细节，可用于设备方案评审、结构优化、生产加工指导等多个环节。
