自动玻璃清洁作业实训装置三维设计

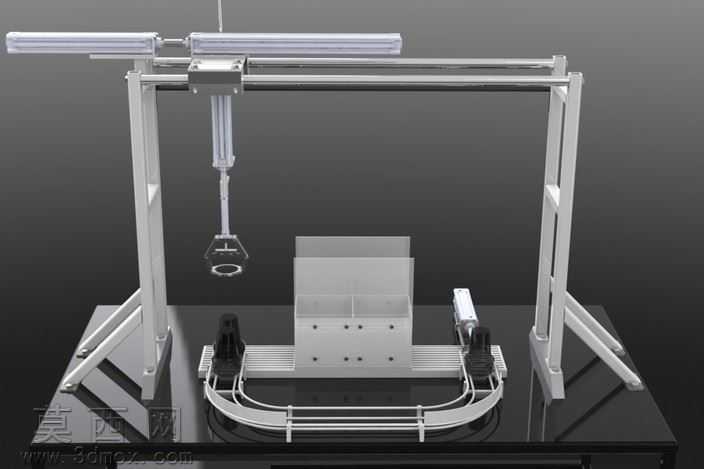

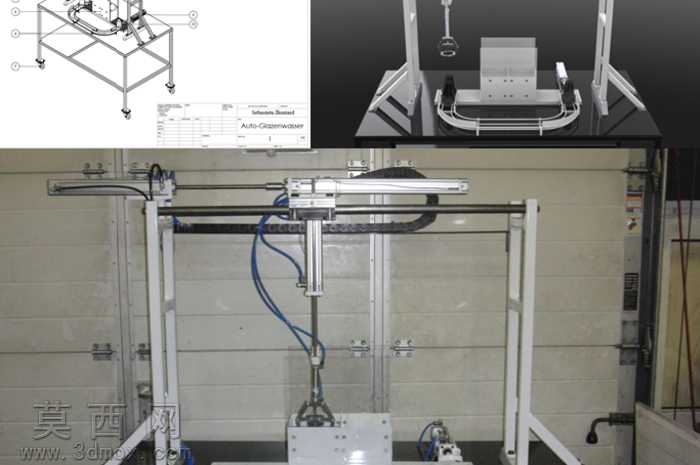

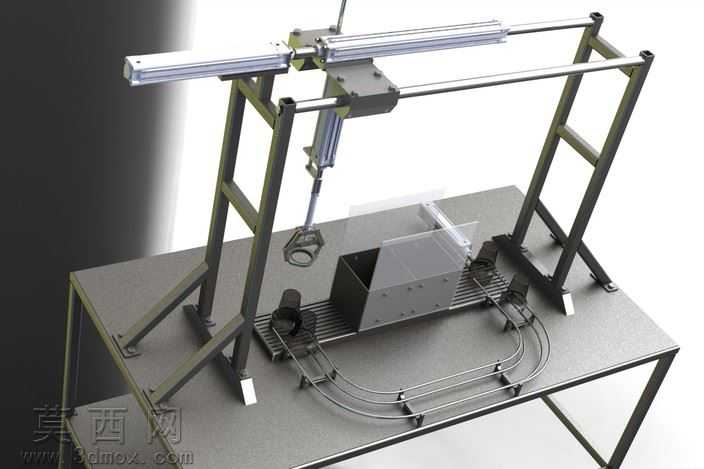

本作品为教学实训类自动玻璃清洁装置三维模型，整体采用SolidWorks完成全参数化建模，通过装配体环境完成所有零部件的配合约束，还原了装置从机架到执行端的完整结构。建模过程中首先搭建主体框架结构，采用标准工业铝型材搭配角件连接作为支撑机架，保证整体结构的稳定性与可拓展性，机架底部设置可调脚杯，可适配不同放置平面的调平需求。横向传动部分采用双直线光轴搭配线性滑块作为导向承载结构，配合水平布置的无杆气缸实现执行机构的横向往复移动，建模时还原了气缸的缸筒、活塞、端盖以及磁性开关安装位的细节，保证气动元件的结构准确性。纵向执行部分采用垂直安装的笔型气缸作为升降驱动，末端连接清洁执行头，执行头设计有可旋转的清洁盘安装位，可适配不同材质的清洁耗材，同时预留了清洁液管路的走线空间，还原了管路布置的走向与固定卡扣结构。工件定位部分设计有可调式玻璃夹持工位，采用带缓冲垫的夹块配合快速夹钳实现玻璃工件的快速装夹，夹块位置可通过底部的T型槽进行调节，适配不同尺寸的玻璃清洁作业需求。气路部分完整还原了气管的弯曲走向、接头连接方式以及电磁阀组的安装位置，所有气动元件均按照实物尺寸进行1:1建模，材质渲染阶段为铝型材机架赋予磨砂金属材质，光轴与气缸杆赋予抛光金属材质，气管赋予半透明塑料材质，工作台台面赋予哑光灰色板材材质，通过场景渲染突出各部件的材质区分与结构层次。设计思路围绕教学实训需求展开，不追求工业级设备的高速作业效率，重点展示自动化清洁设备的典型结构组成，涵盖直线传动、气动驱动、工件装夹、管路布置等多个机械设计知识点，所有零部件均采用可拆解的装配设计，方便学习者观察内部结构与配合关系，整体结构布局清晰，传动路径直观，能够帮助学习者理解自动化专用设备的设计逻辑与搭建思路，建模过程中对标准件均采用符合国标尺寸的参数化绘制，保证模型可直接用于教学演示、结构拆解学习以及后续的方案优化参考。
