四法兰接口排气收集器管道结构设计

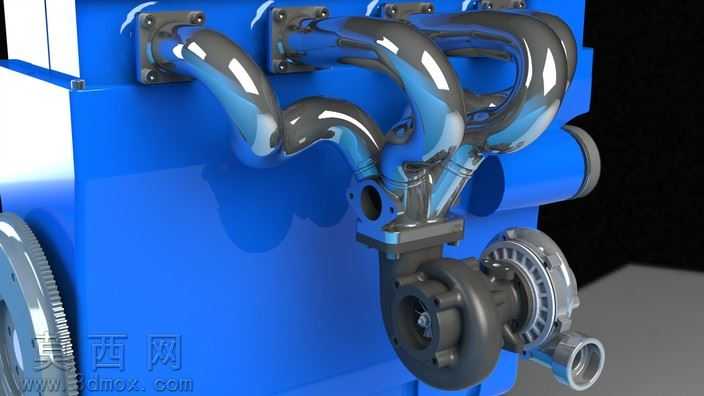

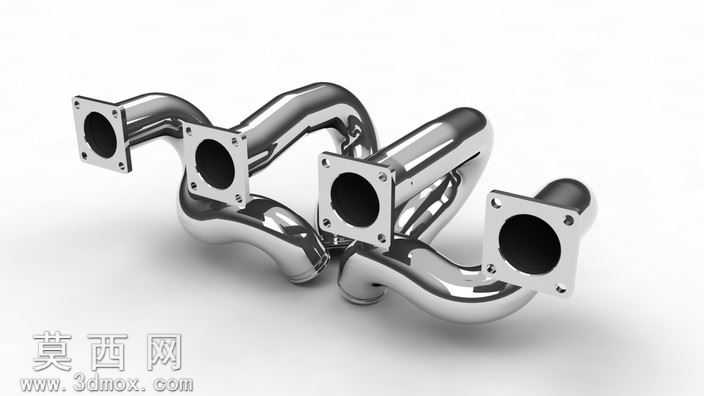

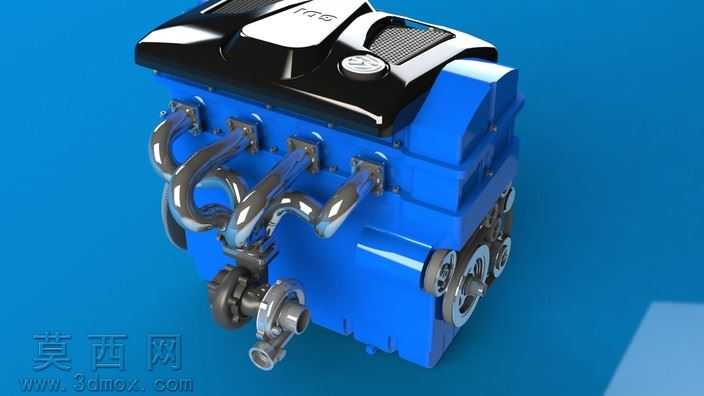

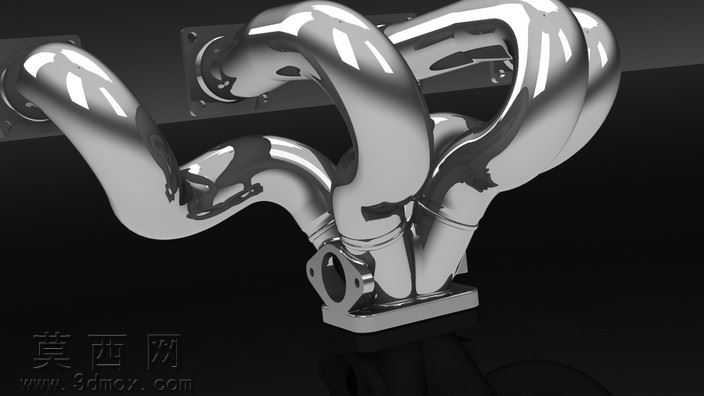

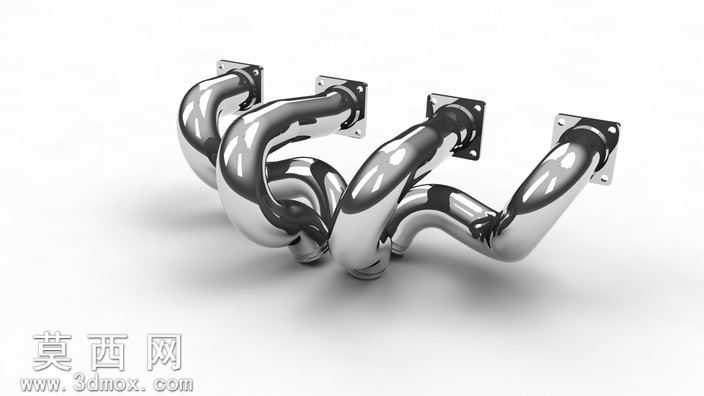

本作品为多接口收集器管道三维模型，整体采用等壁厚弯管一体成型的结构设计，建模阶段以流体汇流逻辑为核心依据，首先确定四个等距分布的法兰接口基准平面，每个法兰端面严格垂直于对应支管的进气轴线，保证后续对接安装时的密封贴合度。支管部分采用平滑渐变的弯曲路径建模，全程规避直角弯折结构，通过曲率连续的样条曲线引导管路走向，让四个支管的气流能够以最小阻力汇入末端的总输出通道，减少流体紊流带来的效率损耗。材质渲染阶段采用抛光镀铬金属材质参数，调整反射粗糙度至0.1以内，模拟金属管路表面的高光镜面效果，同时在弯管转角处添加细微的环境反射衰减，还原真实金属加工件的光影质感；法兰部分单独赋予哑光金属材质，与管身的亮面形成视觉区分，法兰盘上的安装孔采用精确阵列排布，孔位边缘添加微小倒角，避免建模出现锐利穿模的失真问题。结构设计上充分考虑管路的安装空间适配性，四个支管的弯曲弧度经过反复调整，既保证各支管长度趋近一致实现流体等程输送，又让整体结构紧凑不占用多余横向空间，法兰盘的厚度、安装孔的孔径与孔距均参照通用管路对接标准设定，可直接适配常规规格的连接紧固件。建模过程中对管路内壁做了平滑处理，删除所有冗余的面片结构，保证模型曲面拓扑连续，既可以用于产品外观展示渲染，也能够导出为流体仿真的基础模型，支撑后续的流道性能验证工作。整体模型没有多余的装饰性结构，所有造型均服务于流体汇流输送的功能需求，弯管的曲率半径经过优化，在有限的安装空间内最大化降低管路的气流阻力，法兰与管身的衔接位置做了圆弧过渡处理，避免应力集中问题，提升结构的耐用性。
