电动两轮车后轮抬升扩展连杆结构

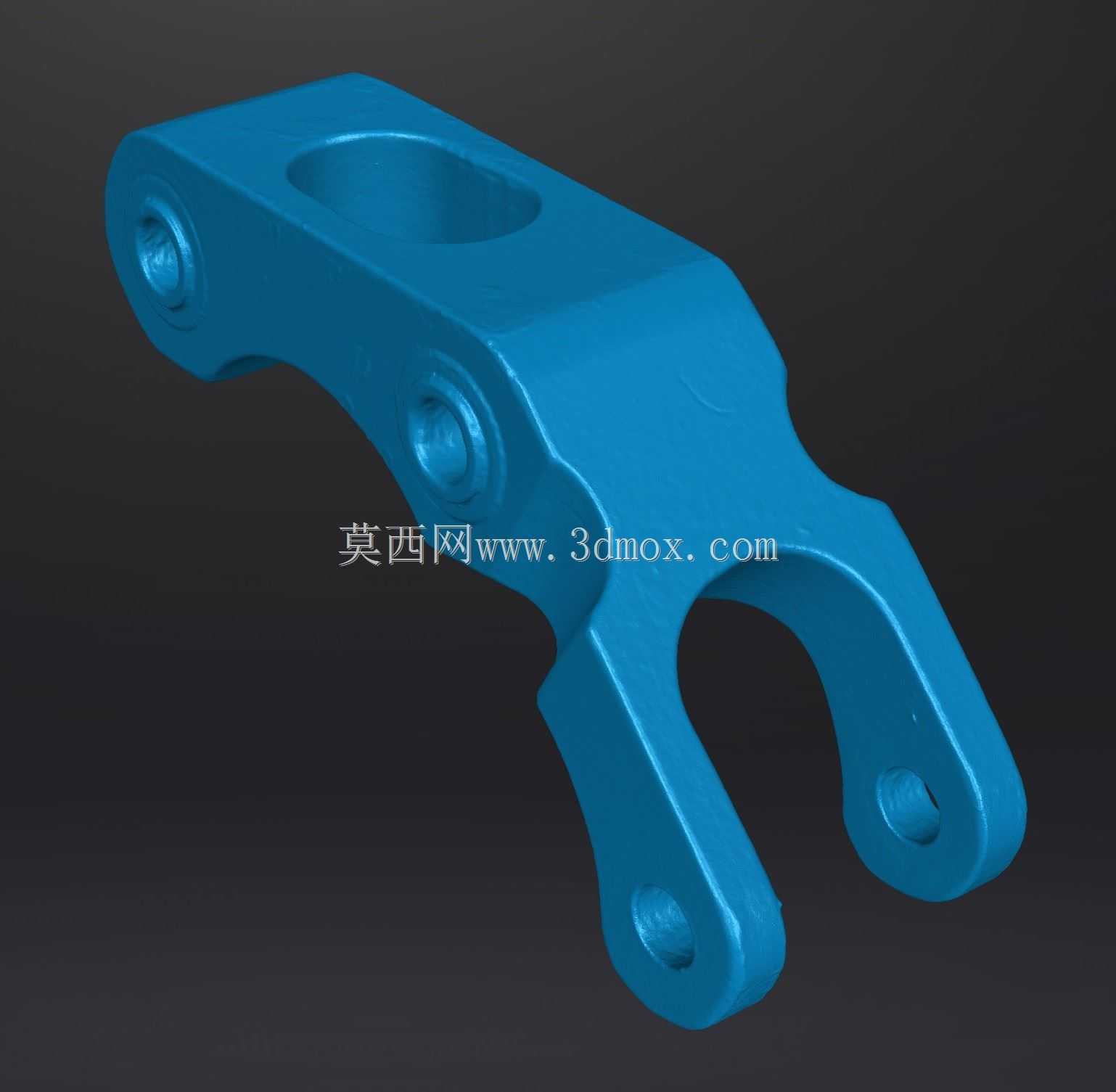

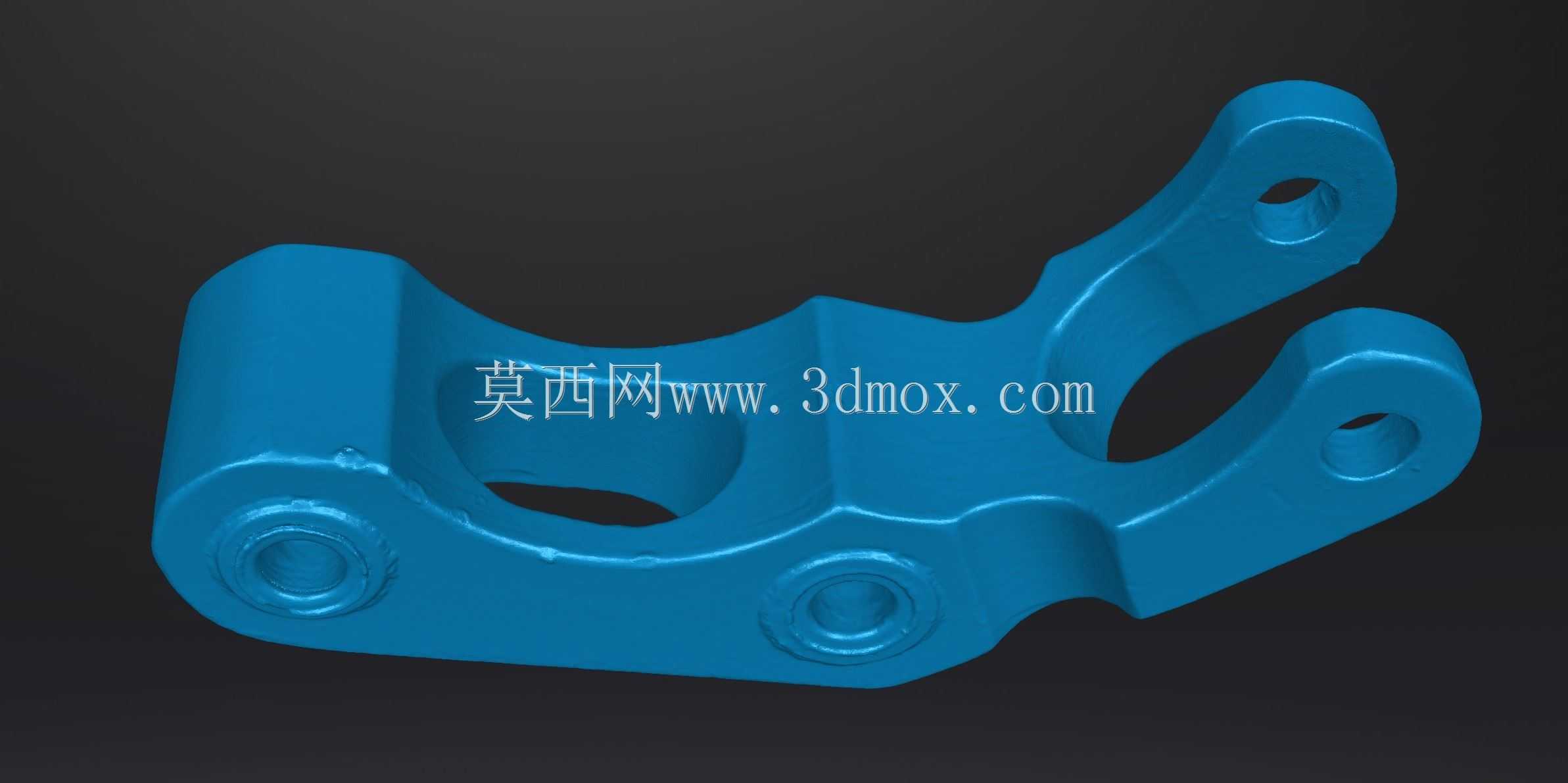

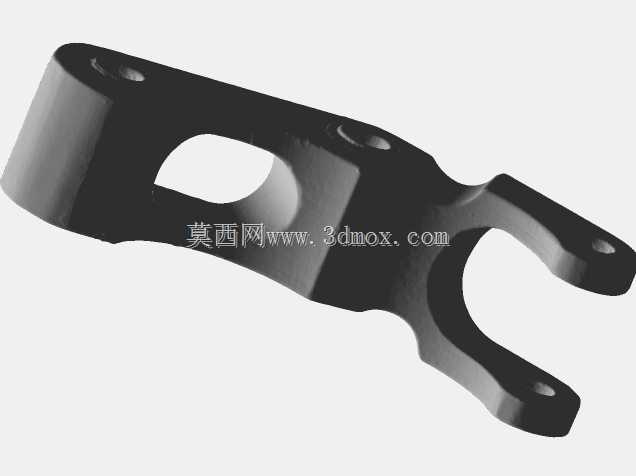

这款连杆结构主要应用于轻型电动两轮车的后轮位改装场景，适配特定车型的车架安装点位，核心作用是通过调整后轮相对车架的安装位置，实现整车后轮位的下移，进而将整车车身抬升约30毫米，适配非铺装路面骑行时的通过性需求，避免越野骑行过程中车架底部与路面凸起发生剐蹭，同时也能为大尺寸越野轮胎的换装留出足够的安装间隙。从结构设计来看，整体采用一体化的异形臂结构，一端设置单孔铰接位用于与车架主体的安装座配合，另一端采用叉形双孔铰接结构，与后轮摇臂的连接点位匹配，中部预留的大尺寸通孔用于穿设后轮轴相关的固定组件，同时兼顾结构减重需求，在保证结构强度的前提下尽可能降低零件自身重量，避免增加整车非簧载质量影响骑行操控表现。设计过程中严格按照实车扫描数据进行比例还原，所有安装孔位的中心距、铰接孔的孔径公差都与原厂安装边界完全匹配，安装时无需对原车车架或摇臂进行额外的打孔、切削加工，直接替换原厂对应连杆组件即可完成装配，铰接位的凸台结构做了加厚处理，能够承受越野骑行过程中后轮传递的冲击载荷，避免长期交变载荷作用下出现铰接位开裂、变形的问题。零件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，既能够降低骑行过程中与周边部件发生运动干涉的概率，也能减少应力集中点，提升零件的疲劳寿命。安装边界方面，零件整体的宽度、各臂展长度都严格控制在原车后轮安装位的空间范围内，装配后不会与后轮轮胎、刹车管线、减震器等周边部件产生位置冲突，铰接孔的深度与原厂固定螺栓的长度适配，锁紧后能够保证铰接位的配合精度，避免出现旷量影响后轮定位精度。不同精度等级的扫描数据可适配不同的使用场景，高精度数据可直接用于零件的开模生产、逆向复刻，中等精度数据可用于整车装配模拟、改装方案的虚拟验证，低精度数据可用于整车展示类的三维场景搭建。
