赛格威X160X260越野摩托脚踏销钉

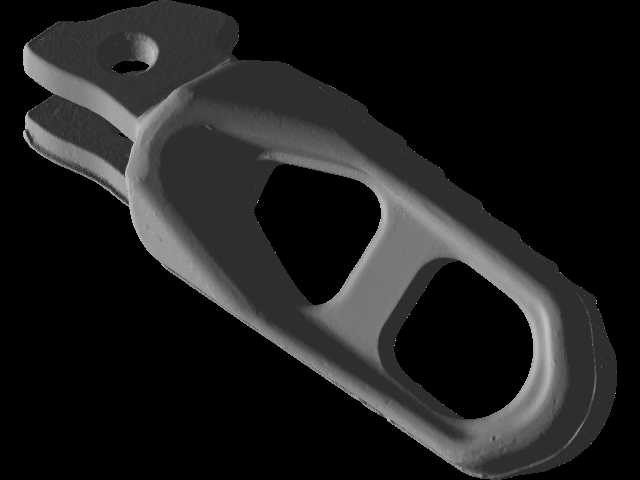

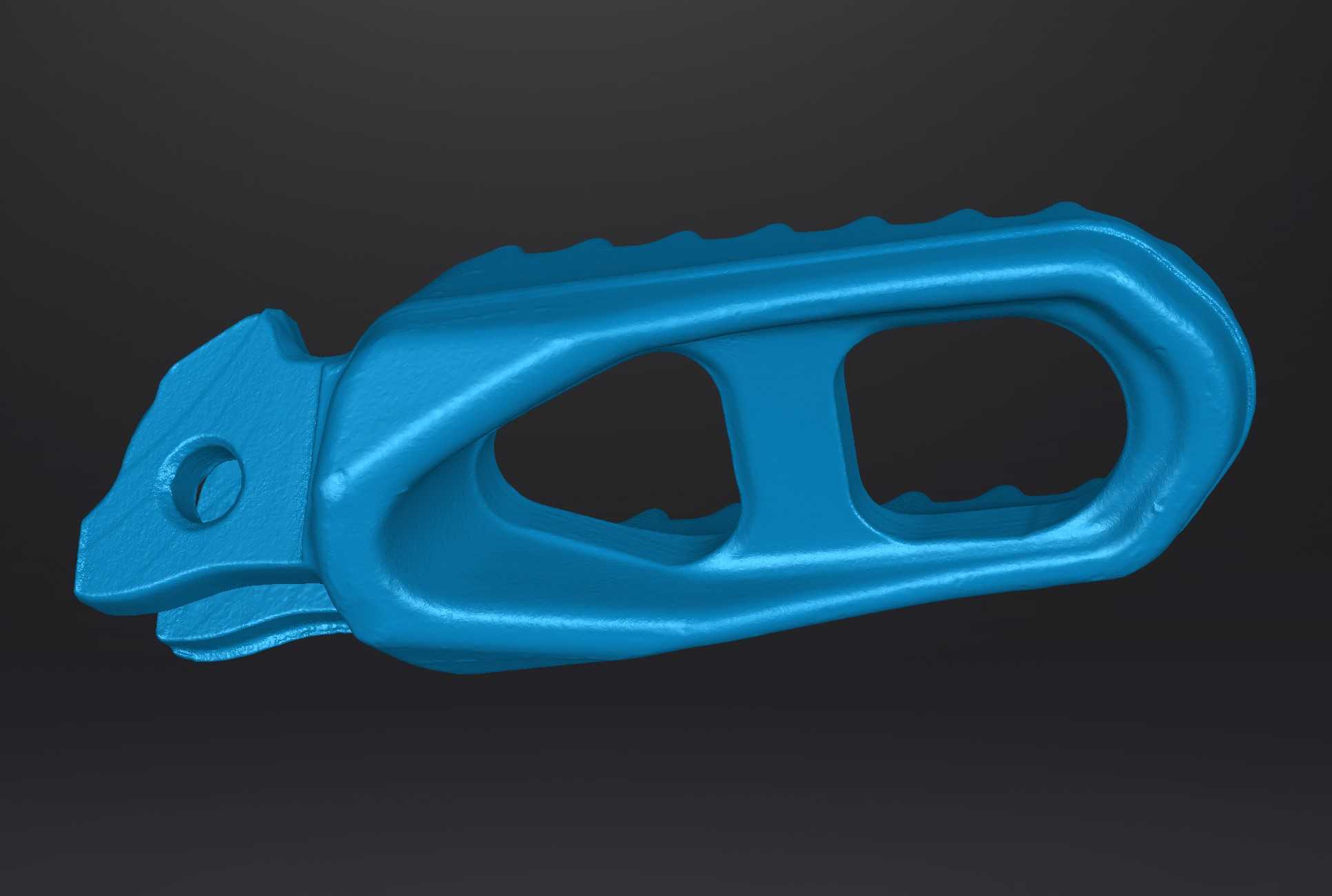

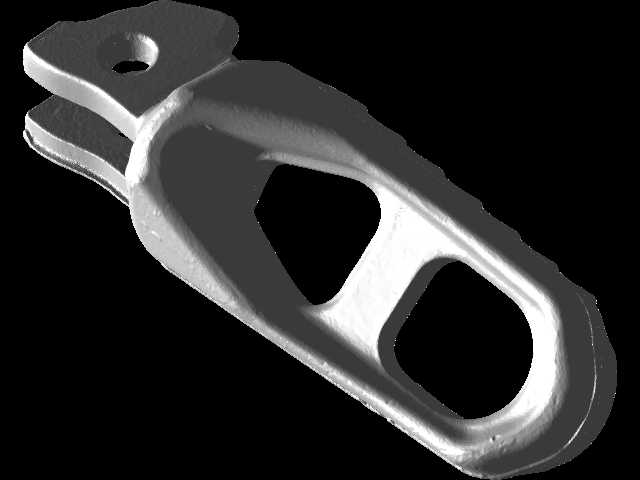

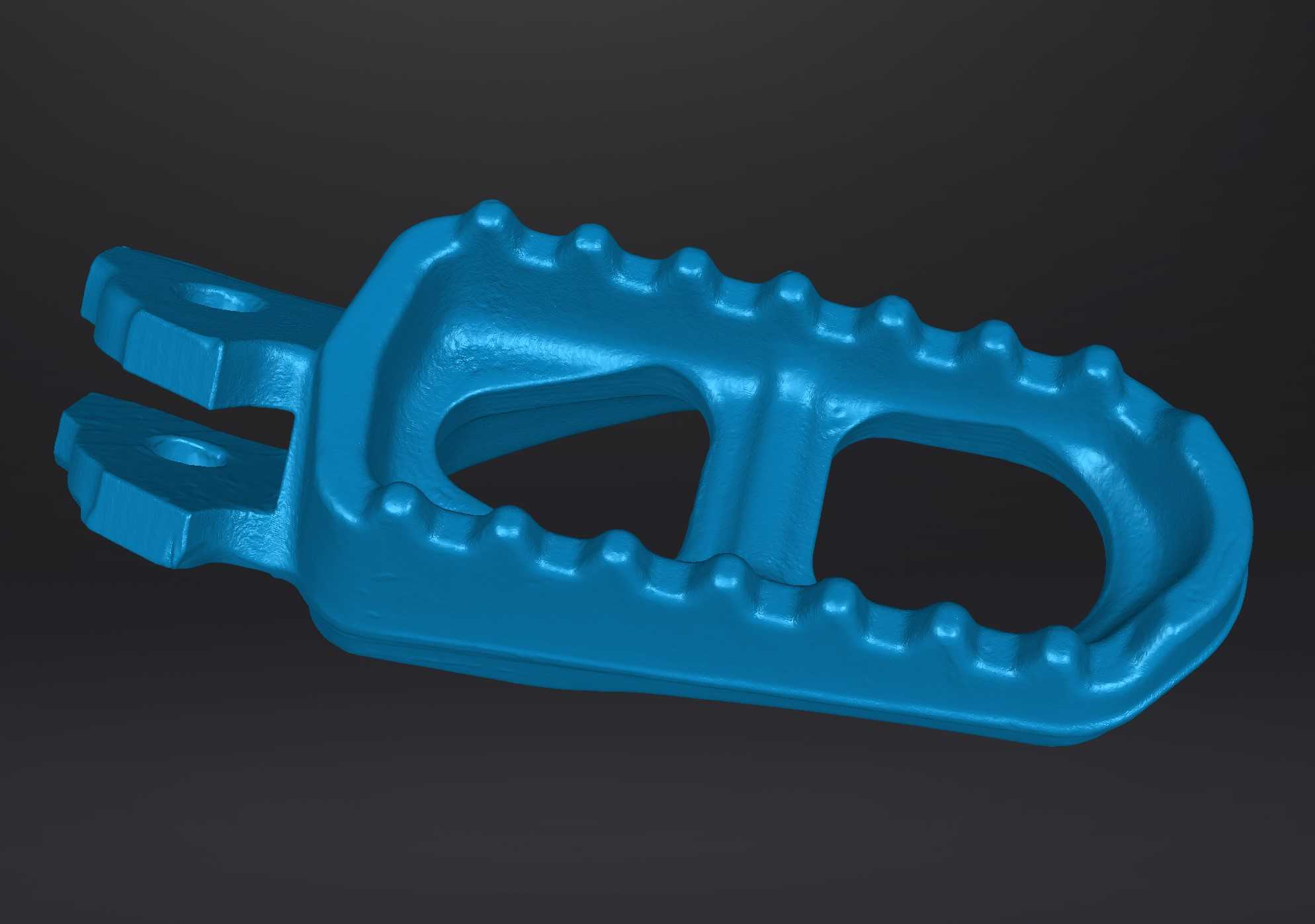

在非铺装路面骑行场景中，脚踏作为骑乘者与车辆直接接触的核心受力部件，其结构可靠性直接决定骑乘操控精度与行驶安全，尤其针对电动越野车型，频繁的重心转移、颠簸冲击、鞋底打滑等工况，对脚踏的防滑性能、安装匹配度、结构强度都提出了远高于通勤车型的要求。这款适配赛格威X160、X260车型的脚踏销钉配套脚踏结构，完全基于实车3D扫描逆向建模完成，所有尺寸比例严格遵循实车毫米级测绘数据，能够直接匹配原车安装位，无需额外修配即可完成替换装配。

从实际使用场景来看，这类越野脚踏主要应对泥地、砂石、林道等复杂骑行环境，骑乘者在站立骑行、重心前后转移、过弯侧倾压车时，需要脚踏提供足够的咬合摩擦力，避免鞋底沾水沾泥后出现滑脱，引发操控失误。该脚踏主体采用镂空式框架结构，一方面能够在颠簸冲击时通过结构形变分散局部应力，避免应力集中导致的断裂风险，另一方面镂空结构可以让骑行过程中沾附的泥块、砂石自动从孔洞中脱落，不会因为泥块堆积填满脚踏防滑齿间隙，导致防滑性能失效。脚踏上下边缘的凸起防滑齿采用等距排布设计，齿形高度经过实际骑行验证，既能够咬入越野靴鞋底的防滑纹路，提供足够的侧向与纵向摩擦力，又不会因为齿形过高导致挪车时剐蹭腿部，或是倒车时齿形磕碰地面出现弯折变形。

从安装边界来看，该脚踏前端的双安装耳孔位完全匹配原车脚踏支架的销钉安装尺寸，孔位同轴度、孔间距公差控制在实车装配允许范围内，安装后脚踏转动间隙与原厂部件保持一致，不会出现旷量过大导致的脚踏晃动，也不会因为间隙过小导致脚踏卡滞，无法正常收折。脚踏的整体宽度、踩踏区域长度经过优化，相比普通通勤车型脚踏，踩踏接触面积更大，站立骑行时能够分散脚底压强，长时间越野骑行不会因为局部压强过大导致脚底酸痛，同时脚踏外边缘做了圆弧过渡处理，车辆倾倒时不会因为棱角突出剐蹭地面，引发车辆侧滑时的二次失控。

从设计思路上，该结构没有采用多余的装饰性设计，所有外形特征都服务于功能需求：表面的防滑凸起沿脚踏踩踏区域轮廓均匀分布，覆盖整个鞋底接触范围，不管是前脚掌踩脚踏还是脚中位置踩踏，都能获得足够的防滑支撑；中间的加强筋连接脚踏前后安装端与外侧踩踏边缘，在不增加整体壁厚的前提下提升了整体结构刚度，能够承受大落差落地时的瞬间冲击载荷，避免脚踏中部出现弯折断裂；侧边的安装凸台结构与原车销钉、回位弹簧的安装位置完全匹配，替换时可以直接沿用原车的销钉、弹簧等紧固件，无需额外采购配套安装零件。

针对不同使用需求，该结构的扫描数据分为不同精度层级，高精度数据可以直接用于开模量产、改装件开发，能够完整还原所有圆角、拔模斜度、齿形细节，中精度与低精度数据可用于整车装配仿真、骑行姿态模拟、改装方案验证等场景，在保证装配尺寸准确的前提下降低模型数据量，提升仿真运算效率。在实际改装选型过程中，这类扫描逆向的模型能够帮助设计人员提前核对安装间隙，确认脚踏收折时不会与车架、排气、侧盖等部件发生运动干涉，避免改装后出现部件磕碰、无法正常收折等问题，大幅缩短改装件的开发验证周期，减少实物试装的成本投入。对于越野骑行爱好者来说，准确的三维模型也可以用于定制个性化脚踏改装件，比如调整防滑齿排布、增加脚踏扩展安装位、更换不同材质的表面防滑结构，在保证安装匹配度的前提下满足个性化的使用需求。
