Sur Ron电动越野摩托电机齿轮防护盖

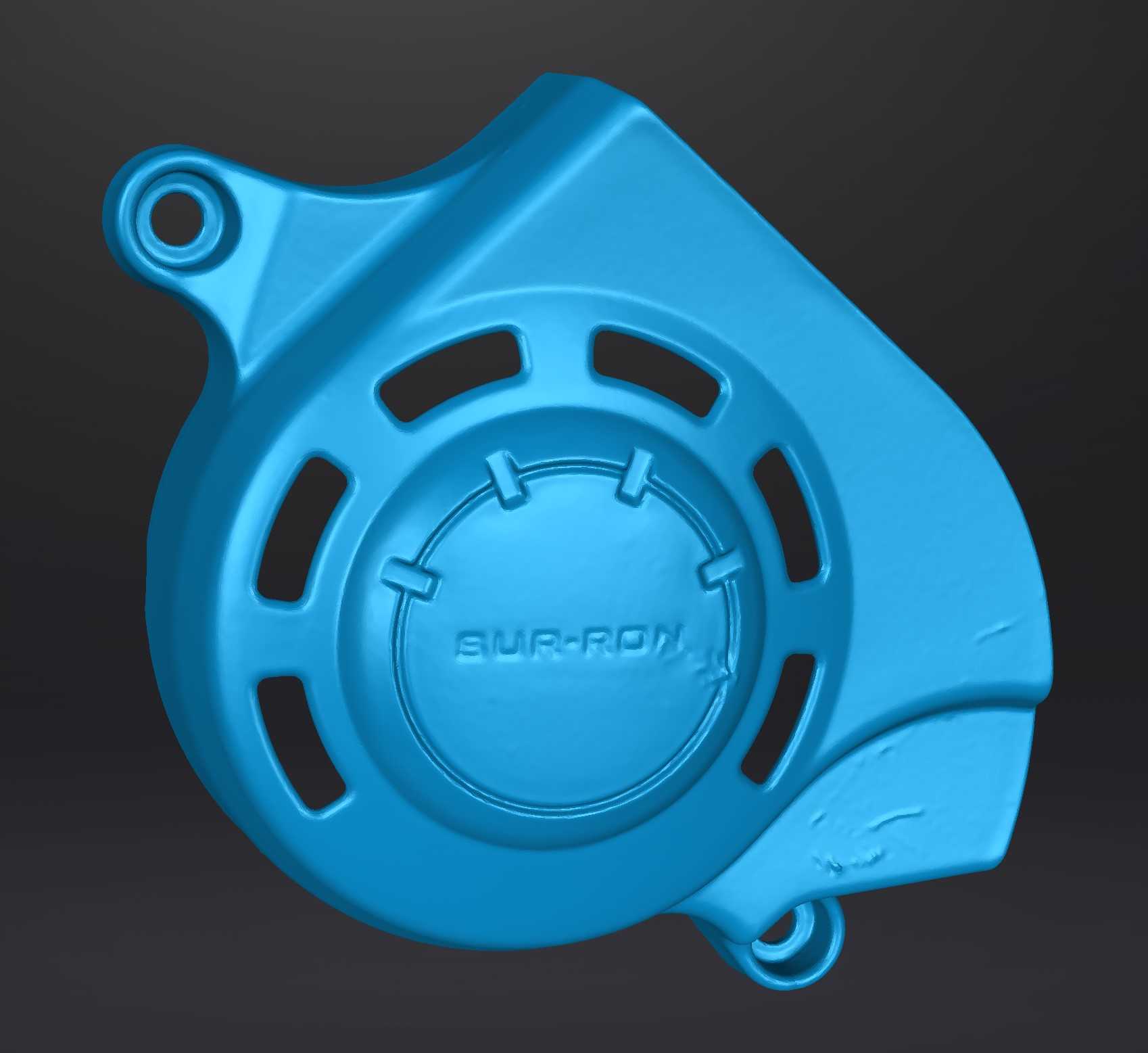

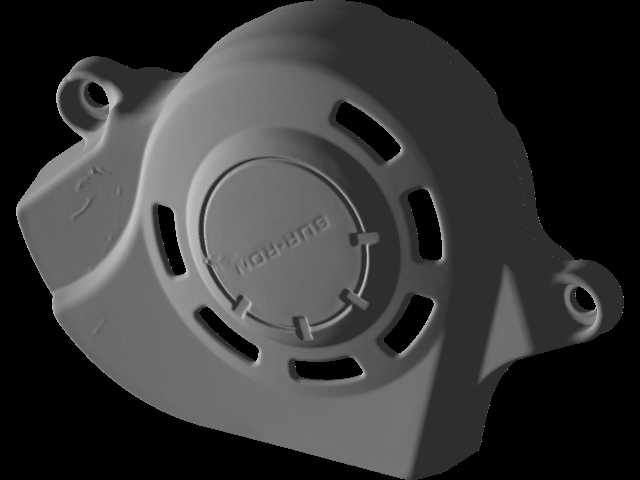

在轻型电动越野车辆的传动系统布局中，电机输出端与皮带轮、传动齿轮的结合部位，始终是户外骑行场景下的防护薄弱点。野外非铺装路面骑行时，车轮带起的泥浆、砂砾、碎石会直接飞溅到高速运转的齿轮啮合区与皮带传动面，轻则造成齿面异常磨损、皮带跳齿，重则导致硬质卡滞打齿、传动失效，直接影响骑行安全与部件寿命。这款适配Sur Ron与Segway X160、X260系列车型的电机齿轮盖，正是针对这一实际工况痛点完成的逆向建模结构，完全贴合原车安装位的空间边界，不需要对车架或电机端盖做任何二次修改即可完成装配。

从结构设计逻辑来看，该防护盖采用了一体化包覆式构型，主体轮廓完全避让开电机本体的散热筋、输出轴的旋转包络面以及皮带的运行路径，不会对原有传动系统的运动部件产生任何干涉。盖体中心区域做了内凹的环形加强筋结构，既可以提升整体抗冲击刚度，避免飞石撞击导致的盖体变形蹭到旋转部件，也在中心预留了品牌标识的模压位置，与原厂件的外观质感保持一致。沿环形加强筋周向均匀分布的六个长圆形镂空槽，是经过实际散热验证的结构设计：电机与传动齿轮在高负荷运转时会产生持续热量，全封闭的防护盖会在腔体内形成热积聚，加速密封件与皮带的老化，这些镂空槽可以形成稳定的空气对流通道，在车辆行进过程中带动腔体内热空气排出，同时槽孔的宽度经过严格控制，能够阻挡直径3mm以上的砂砾进入腔体，兼顾散热效率与防护能力。

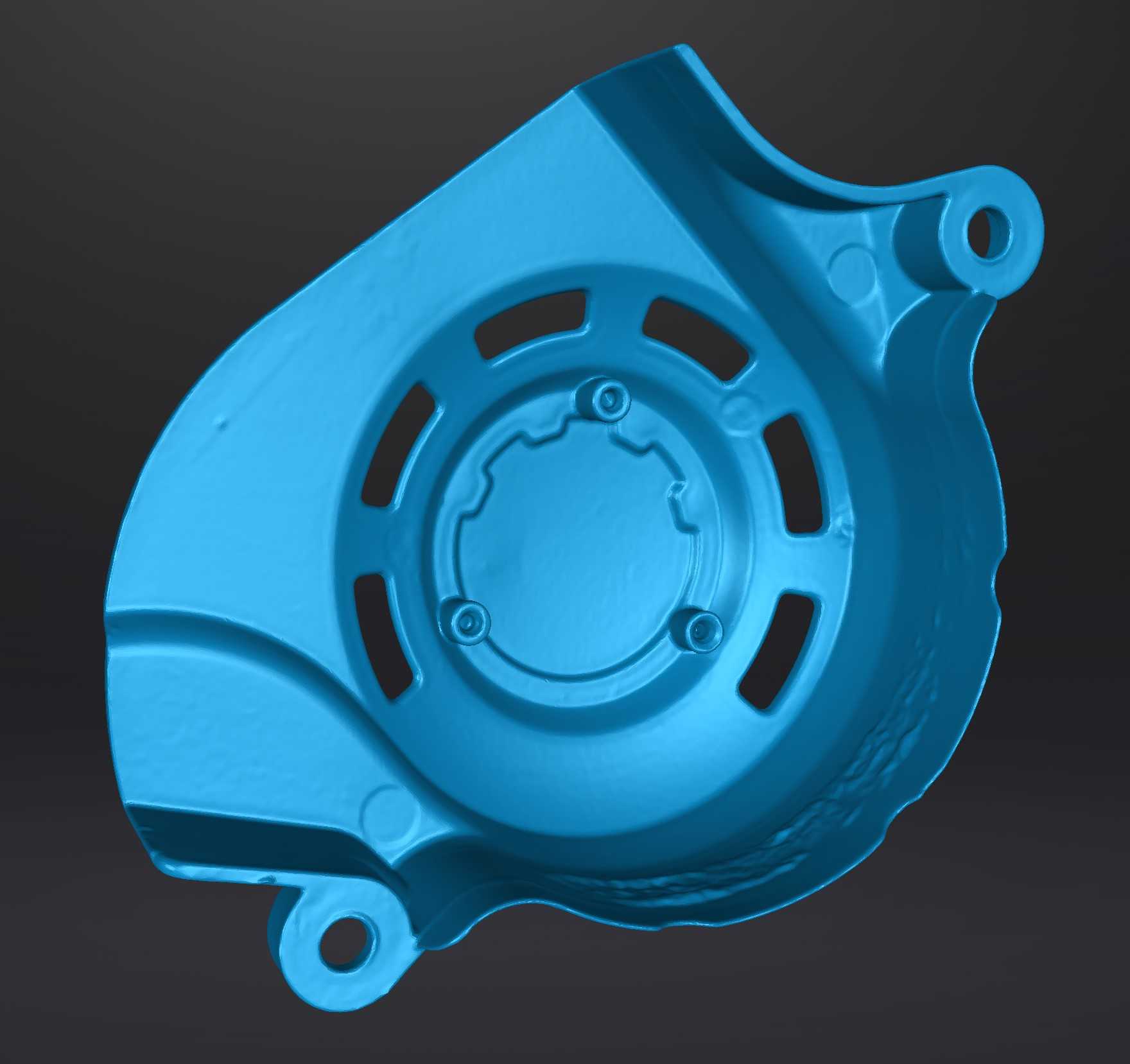

安装定位结构上，盖体设置了三处带安装孔的固定支耳，分别对应电机端盖、车架连接位的原有螺栓孔位，支耳与盖体主体采用大圆角过渡连接，避免应力集中导致的安装位断裂。每个支耳的安装孔都做了沉台设计，装配时螺栓头完全沉入沉台内，不会突出盖体表面，既避免了骑行过程中螺栓被外物剐蹭松动，也让整体外观更流畅。盖体与电机贴合的边缘做了一圈内止口结构，装配时止口可以卡在电机端盖的定位台阶上，既能够提升装配定位精度，也可以缩小盖体与电机端面的配合间隙，阻挡细泥沙从接缝处渗入腔体内部。

从实际使用场景的适配性来看，这款防护盖的外形尺寸完全遵循原车的安装边界，最宽处覆盖电机齿轮与皮带轮的整个啮合区域，向外延伸的轮廓不会超出车架侧盖的宽度，避免车辆侧倒时防护盖首先接触地面造成破损。盖体的壁厚采用渐变设计：固定支耳、环形加强筋等受力位置壁厚增加2mm，提升结构强度；非受力的外覆盖区域壁厚适当减薄，在保证整体抗冲击性能的前提下控制部件重量，不会给车辆增加不必要的簧下质量。对于三维建模从业者而言，这个逆向模型的尺寸精度完全满足反向工程、改装设计的需求，所有安装孔位的中心距、止口的配合尺寸、镂空槽的位置轮廓都与实物完全一致，可以直接用于改装件的结构优化、定制化外观改型的设计基础，也可以作为同类型轻型电动车传动防护结构的设计参考，帮助设计者快速理解越野类两轮车辆传动防护的核心设计要点，平衡防护性能、散热需求、安装便利性与重量控制之间的关系。
