电动两轮车尾灯固定安装支架结构

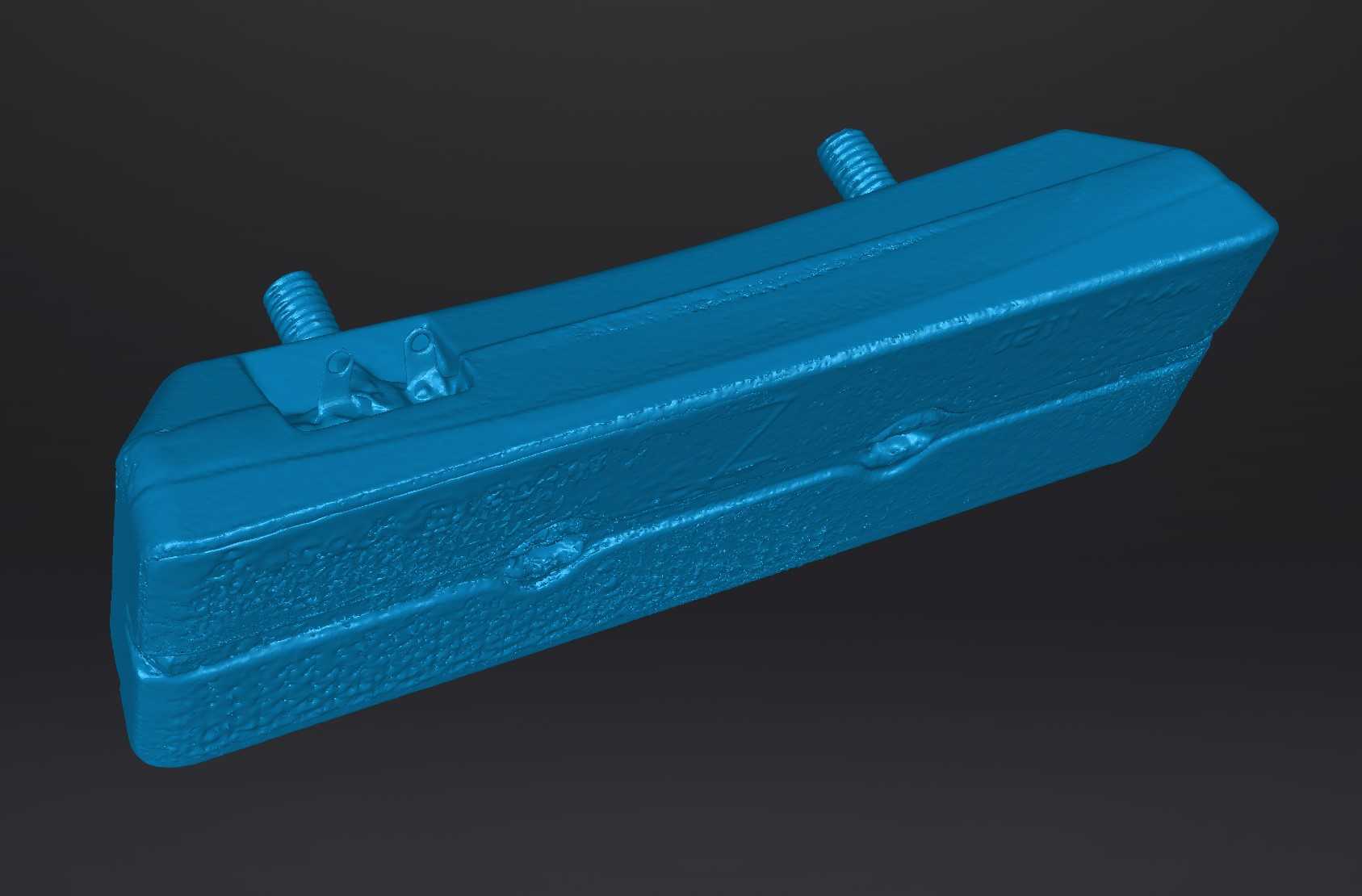

　　在轻型电动两轮车、越野电动自行车的整车装配环节，尾灯作为行车安全的核心外露部件，其固定结构的可靠性直接影响整车骑行过程中的信号提示稳定性，尤其是非铺装路面骑行的越野款车型，持续的颠簸振动对安装支架的结构强度、安装定位精度都有更严苛的要求。这款尾灯支架采用逆向扫描获取实物结构数据，还原了量产件的全部安装特征，能直接适配Sur Ron与Segway对应X160、X260车型的尾部安装位，无需额外做结构修改即可匹配原车的安装孔位与尾灯的装配接口。

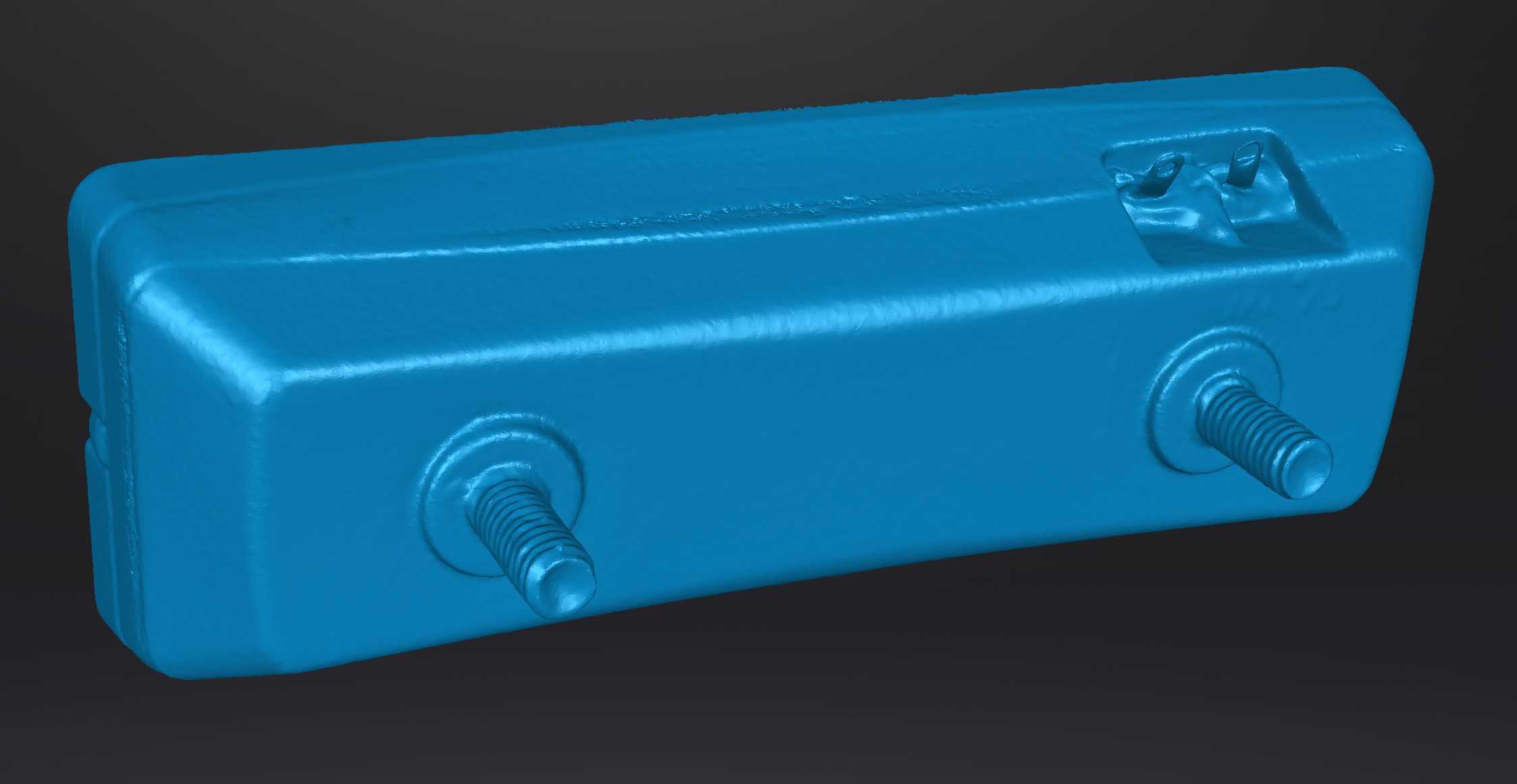

　　从实际使用场景来看，这类支架长期暴露在户外环境中，需要承受骑行过程中的泥水飞溅、砂石冲击，同时还要传递尾灯与车架之间的连接载荷，避免尾灯在振动过程中出现移位、松脱甚至掉落的问题。支架主体采用一体化的块状结构设计，主体壁厚均匀，没有出现局部过薄的应力集中区域，两个带外螺纹的安装柱直接从支架本体延伸而出，与支架主体形成一体式结构，相比拼接式的安装柱结构，一体式结构能承受更大的径向与轴向载荷，在长期振动工况下不会出现连接部位断裂的问题。安装柱的螺纹规格与原车尾部的固定螺母完全匹配，安装时无需额外加工螺纹，直接对位拧紧即可完成固定，两个安装柱的中心距严格遵循原车安装位的尺寸边界，装配后不会出现孔位错位导致的强制装配应力，从根源上减少长期使用后的支架开裂风险。

　　支架的上部预留了尾灯的定位与接线避让结构，两个内凹的定位槽刚好对应尾灯壳体的定位凸点，装配时可以快速实现尾灯与支架的对位，避免安装过程中出现尾灯角度偏移，保证尾灯照射角度符合行车安全的规范要求。内凹结构同时给尾灯的接线端子留出了足够的容纳空间，不会出现装配时线材被挤压破损的问题，也能避免雨水顺着线材直接渗入尾灯接线部位造成短路故障。支架的外轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员的手部，另一方面也能减少骑行过程中的风阻，同时降低砂石冲击时的应力集中，提升结构的抗冲击能力。

　　从安装边界来看，支架整体的长宽高尺寸完全适配对应车型尾部的安装空腔，不会突出于尾部护板的外轮廓，避免骑行过程中支架与外部障碍物发生剐蹭，同时支架的背面做了与车架尾部安装面贴合的仿形设计，装配后支架与车架表面完全贴合，不会出现悬空的区域，连接螺栓拧紧后支架受力均匀，不会出现局部翘曲的问题。逆向建模过程中保留了量产件的全部工艺特征，包括壳体表面的脱模斜度、安装柱根部的加强圆角，这些细节特征能保证后续如果做开模量产时，模型可以直接用于模具设计，不需要额外做工艺修正。不同精度等级的扫描数据可以适配不同的使用场景，高精度数据可以用于结构强度仿真、模具开模的参考，中等精度数据可以用于整车装配的干涉检查，低精度数据可以用于整车外观渲染的场景搭建，覆盖了从产品设计、装配验证到宣传素材制作的全流程需求。

　　在结构设计思路上，这款支架没有采用多余的轻量化镂空设计，因为越野车型的尾部振动量级远大于城市通勤车型，镂空结构虽然能降低少量重量，但会大幅降低结构的整体刚性，在持续的颠簸振动下很容易在镂空位置出现疲劳裂纹，一体化的实心块状结构虽然重量略有增加，但结构强度冗余量足够，能覆盖全地形骑行的恶劣工况。支架的表面没有多余的装饰特征，所有结构特征都服务于安装固定与功能实现，完全以实用性为核心设计目标，符合越野类车型的功能优先设计逻辑。对于从事电动两轮车结构设计、改装配件开发的工程师来说，这个逆向模型可以作为同类型尾灯支架设计的参考基准，快速获取成熟量产件的结构参数、安装尺寸，减少前期设计的试错成本，也可以直接用于改装配件的开发验证，缩短产品的开发周期。
