小排量全地形车后制动总泵冷却结构

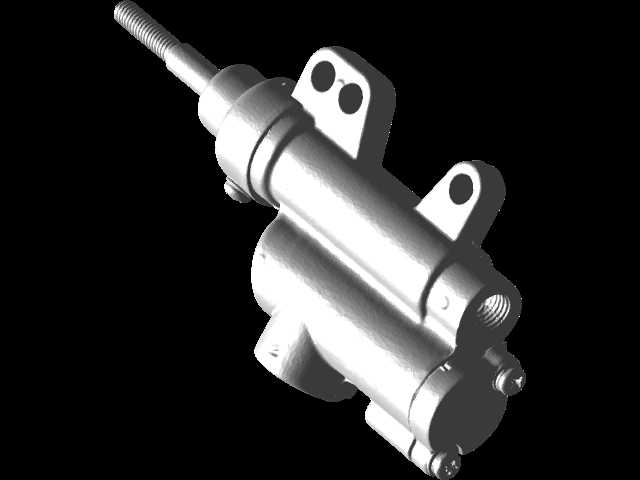

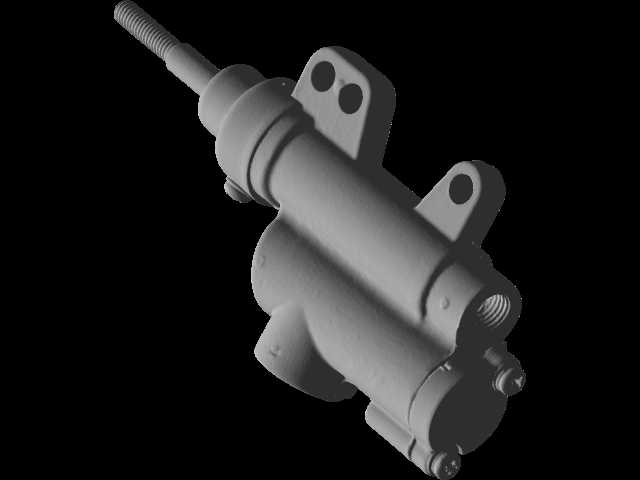

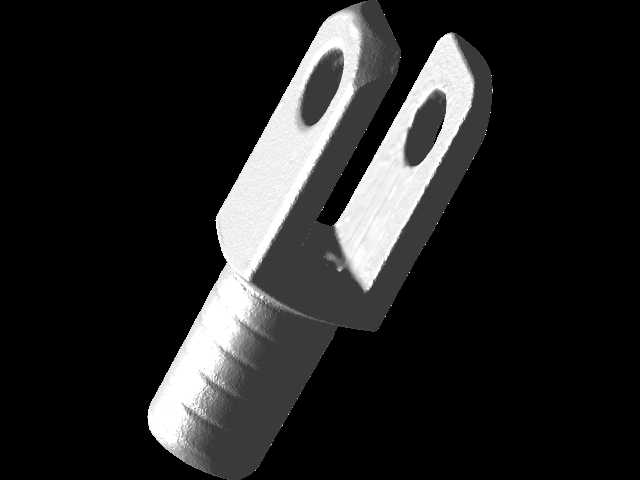

　　这款适配50cc-125cc排量段全地形车、越野两轮摩托的后制动总泵集成冷却结构，是针对非铺装路面高频制动工况开发的液压制动核心部件，在户外骑行、场地越野、农林作业等场景中，能持续为后轮制动回路提供稳定的液压输出，避免长距离下坡、连续制动带来的制动液过热、制动力衰减问题。从结构设计来看，该部件将冷却流道与制动总泵的泵体做了一体化集成，没有采用外接冷却管路的分体方案，既减少了管路接头带来的渗漏风险，也压缩了部件整体的安装占用空间，适配小排量车型紧凑的车架布局。泵体主体采用等径主缸设计，前端伸出的推杆带标准外螺纹，可直接匹配后制动踏板的传动摇臂，安装时无需额外加工转接件，推杆的行程预留量覆盖了常规制动蹄块、刹车片的全磨损周期，

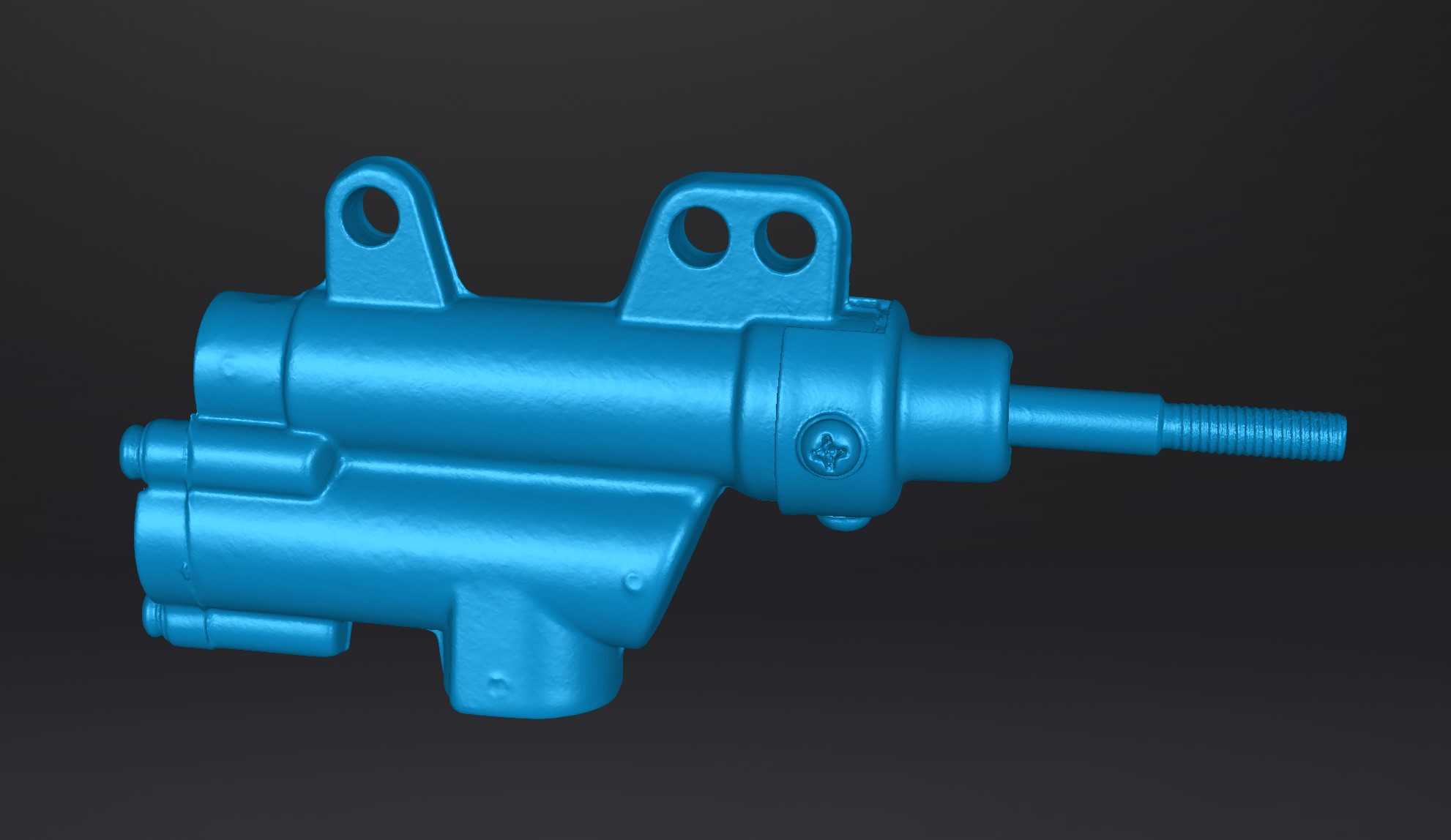

　　在摩擦片磨损到极限位置前，都能保证制动回路建压行程充足。泵体上方的两个安装耳座，其中单孔耳座用于定位销固定，双孔耳座用于螺栓锁紧，两个安装面的平面度公差控制在0.1mm以内，安装后泵体不会出现偏斜，避免推杆运动时出现卡滞、偏磨的问题。侧面集成的冷却腔体直接与泵内高压制动液腔连通，车辆行驶时的迎面气流可以直接扫过泵体的加强筋结构，带走制动过程中产生的热量，不需要额外引入冷却油液或者电子散热元件，完全依靠被动散热就能满足小排量车型的制动热负荷需求，结构可靠性远高于带额外散热附件的方案。从安装边界来看，该部件的整体轴向尺寸控制在120mm左右，最大径向尺寸不超过45mm，安装孔位的中心距与同排量段的Taotao、Baja、

　　Roketa等多款市售ATV车型完全匹配，也适配国内多数小排量越野dirtbike的后制动安装位，替换原厂总泵时不需要对车架做任何切割、焊接改动，直接沿用原厂的固定螺栓、制动油管即可完成装配。在实际使用场景中，这类小排量全地形车经常需要在泥泞、沙土、碎石路面行驶，后轮制动的使用频率远高于公路行驶的摩托车，连续制动时制动液温度很容易快速升高，一旦温度超过制动液的干沸点，就会出现制动软、制动力不足的安全隐患，这款集成冷却结构的总泵通过增大泵体与空气的接触面积，让制动液的工作温度比普通无冷却结构的总泵低15-20℃，连续十次全负荷制动后，回路的建压压力衰减量控制在5%以内，完全满足非铺装路面的骑行安全要求。

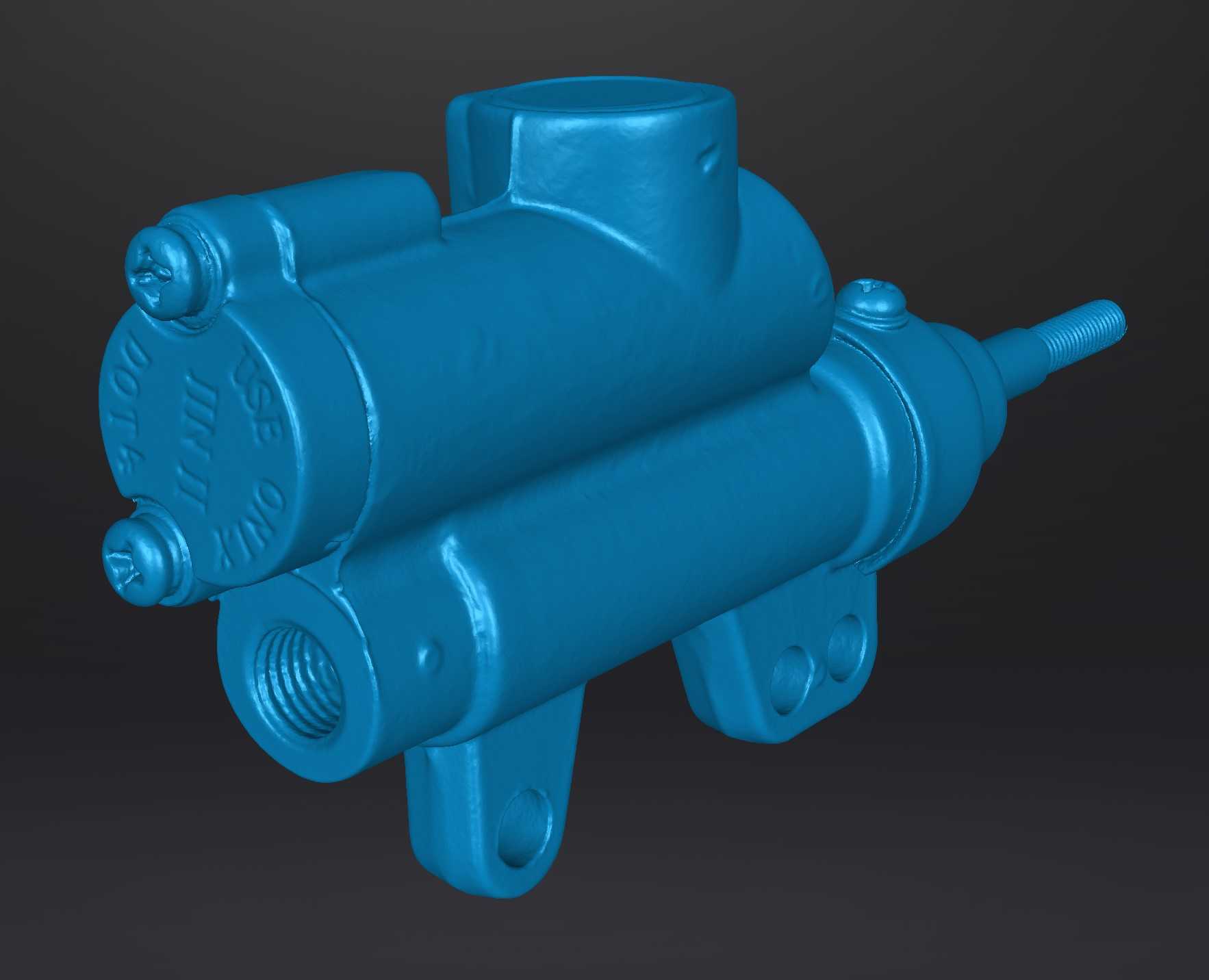

　　泵体表面的加强筋布局也经过了针对性优化，既提升了泵体的结构强度，在车辆侧翻、飞坡落地受到冲击时不会出现泵体开裂的问题，也充当了散热鳍片的作用，进一步提升散热效率。侧面的放气螺钉位置做了下沉设计，安装后不会与周边的车架、护板发生干涉，更换制动液、排空气操作时可以直接用扳手操作，不需要拆卸周边其他附件。进出油口的螺纹采用标准制动管螺纹规格，密封面为锥面密封，不需要额外添加密封垫就能保证高压下的密封性能，避免制动液渗漏导致的制动失效问题。
