瓦尔特PPQ M2 T4E手枪弹匣帽结构设计

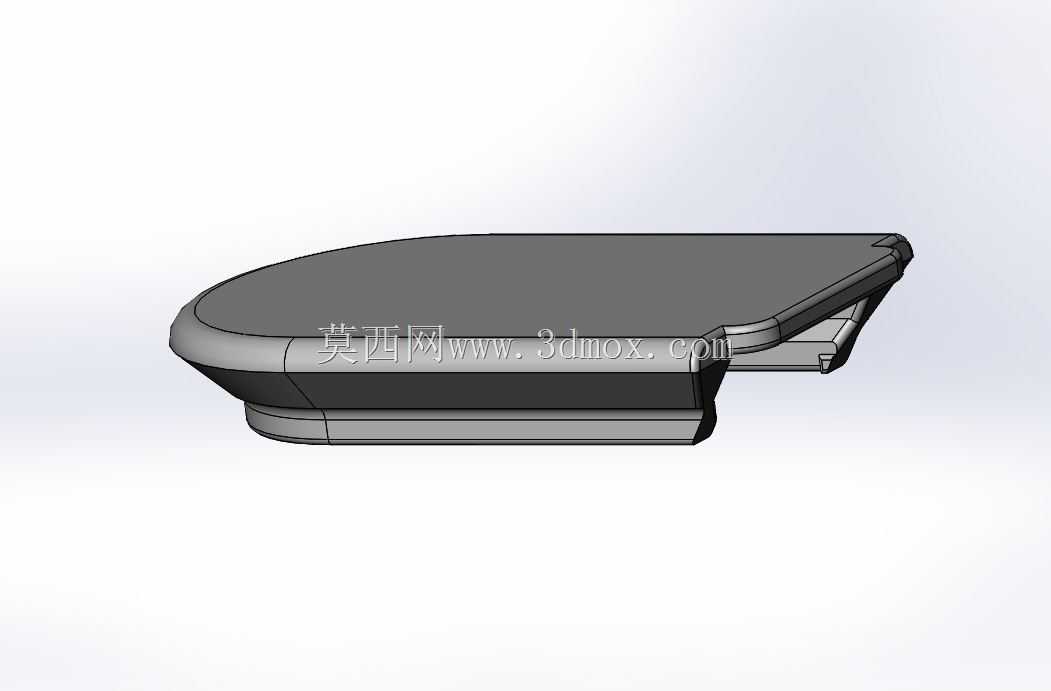

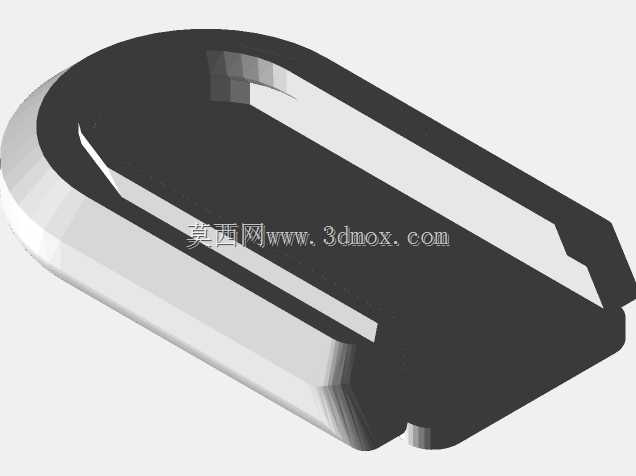

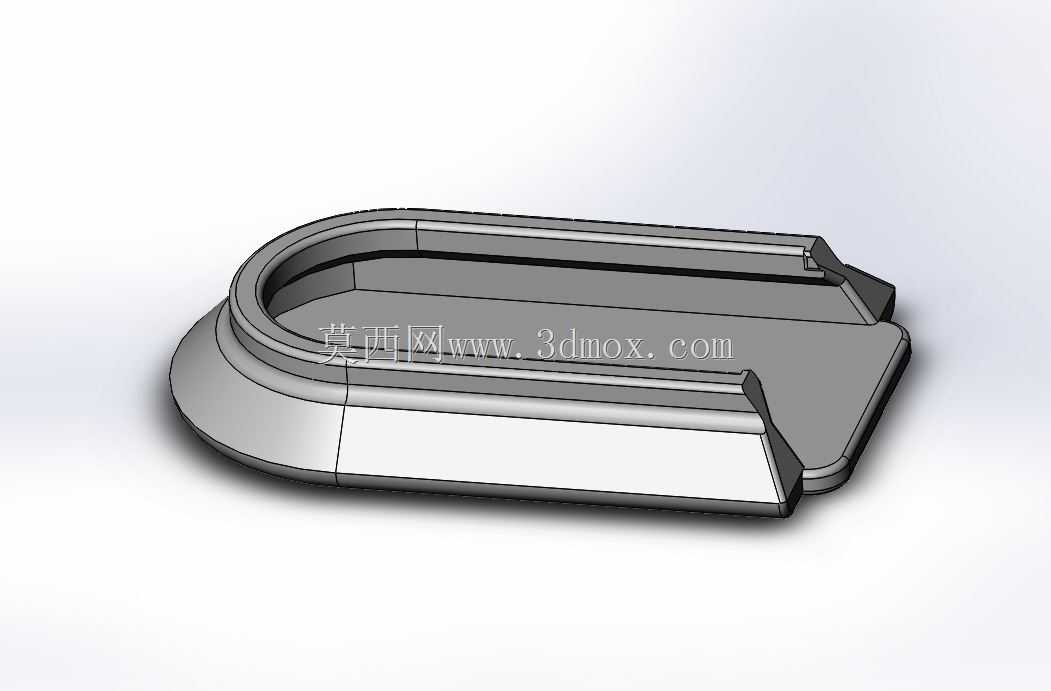

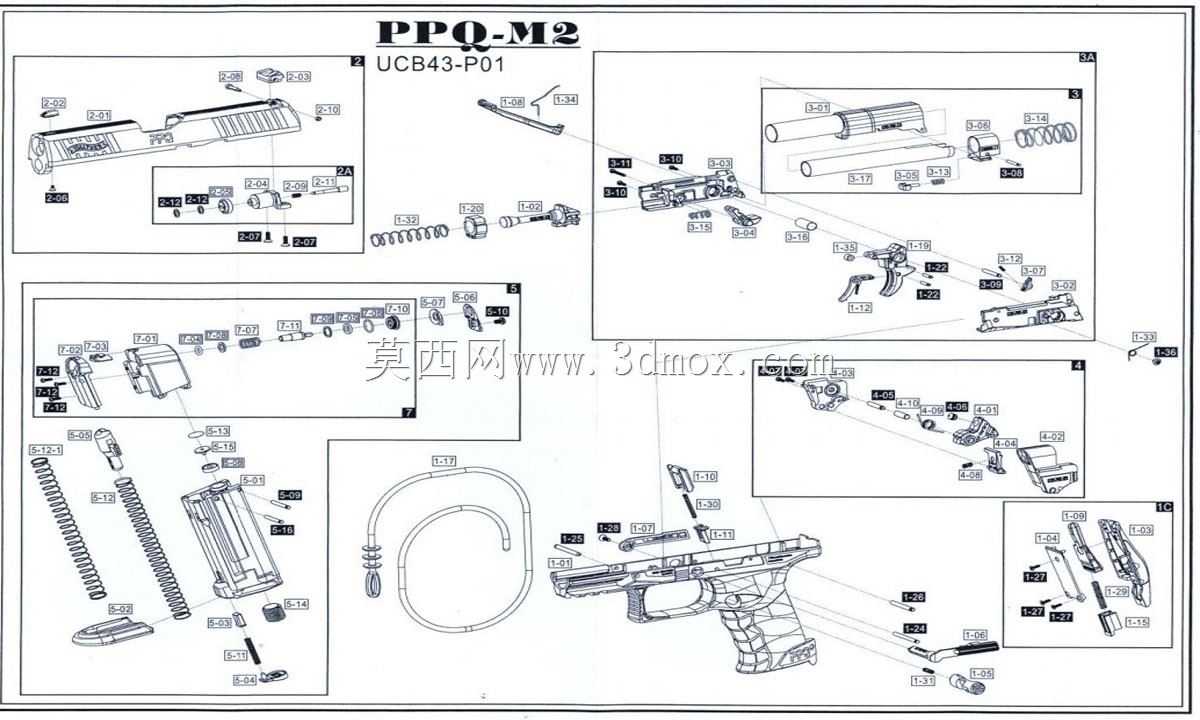

在轻武器配件的研发与复刻领域，弹匣帽作为供弹系统末端的关键限位部件，直接影响弹匣整体的装配可靠性与供弹稳定性，尤其在训练用模拟枪械、气动仿真枪械的结构设计中，该零件的尺寸公差与配合精度往往决定了整枪的使用体验。本次拆解还原的瓦尔特PPQ M2 T4E配套弹匣帽结构，完全参照原厂部件的装配逻辑进行三维建模还原，覆盖了零件从外形轮廓到内部卡扣、限位槽的全部细节特征。从实际应用场景来看，这类弹匣帽主要适配UMAREX出品的T4E系列训练标识弹发射器，既可以作为原厂替换配件的测绘参考，也能为相关训练器材的维护、改装提供精准的结构依据，在影视道具制作、战术训练器材开发领域也有对应的参考价值。从功能特性上看，该弹匣帽并非简单的端盖结构，其内侧设计有与弹匣壳体配合的多组卡扣凸台，对应弹匣主体尾部的卡槽位置，装配时无需额外紧固件，通过卡扣的弹性形变即可完成锁定，同时侧面预留有弹匣底座锁止件的让位槽，保证锁止销能够顺利插入完成弹匣与握把的定位。设计思路上，建模过程完全遵循实物测绘的尺寸链逻辑，先通过爆炸视图理清各关联零件的装配关系，再反向推导弹匣帽的安装边界：其外轮廓与握把底部的弧度完全贴合，避免突出部分影响握持手感，内部的弹簧限位凸台高度经过反复校核，既能够托住弹匣弹簧的末端，又不会占用过多弹匣内部空间影响容弹量，边缘的倒角设计兼顾了装配导向与使用时的防刮需求。从安装边界来看，该零件的外形尺寸完全匹配PPQ M2 T4E弹匣的尾部截面，长宽方向的公差控制在0.1mm以内，保证装配后不会出现松旷或卡滞问题，卡扣的厚度设计充分考虑了常用工程塑料的形变特性，既保证装配后的连接强度，又不会因为硬度过高导致拆装时卡扣断裂。在结构拆解层面，爆炸视图清晰展示了该弹匣帽与弹匣弹簧、托弹板、弹匣壳体、锁止销的位置关系，每个配合面的接触位置都做了对应还原，能够直接用于3D打印试制或者注塑模具的开发参考，对于从事轻武器配件设计、训练器材研发的结构工程师来说，这类完整的拆解结构能够省去大量实物测绘的时间，直接基于现有模型进行适配性修改，比如调整卡扣尺寸适配不同批次的弹匣壳体，或者增加快拆结构提升改装便利性。需要注意的是，该零件的设计完全针对训练用非致命发射器配件，所有结构尺寸均与制式枪械弹匣不通用，建模过程中严格区分了训练器材与致命武器的结构差异，确保相关设计仅能用于合规的训练器材、道具制作领域。
