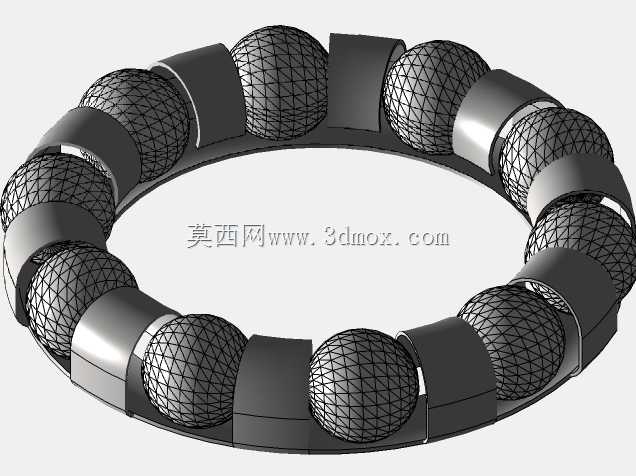

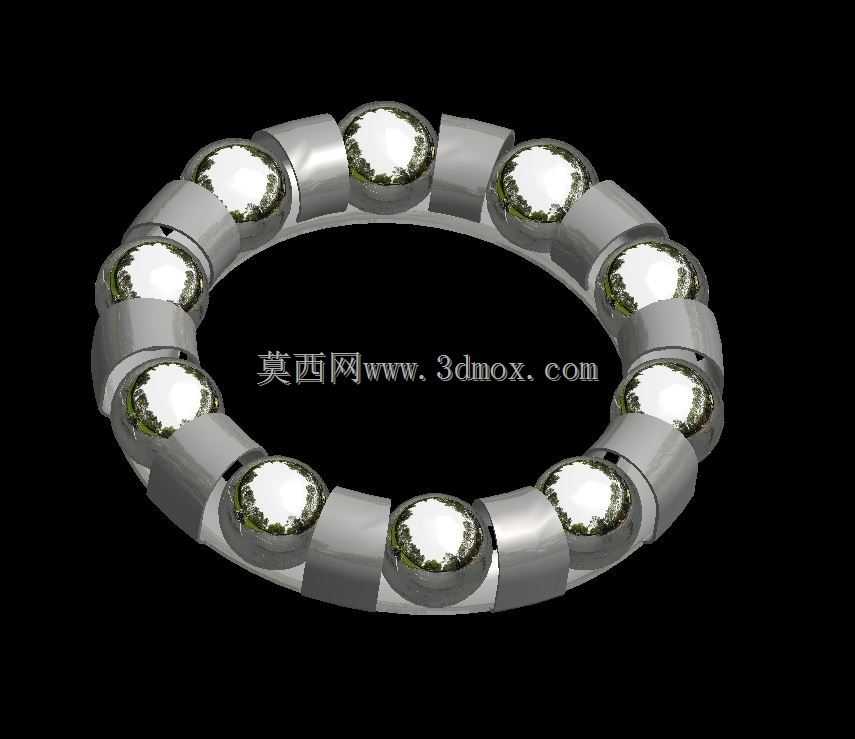

自行车踏板轴用带护圈滚珠支承结构

这类带护圈的滚珠支承结构，核心应用场景集中在民用代步自行车的踏板轴壳位置，是脚踏动力传递路径中承担径向载荷的关键转动部件。日常骑行过程中，踏板传递的踩踏力会直接作用在该支承结构上，护圈的存在首先解决了散珠装配时滚珠易移位、脱落的问题，同时能均匀分隔每颗滚珠，避免滚珠之间直接接触产生滑动摩擦，降低运转过程中的阻力损耗与磨损速率。从结构设计逻辑来看，这类支承没有采用常规深沟球轴承的一体式内外圈结构，而是直接以轴壳内壁、踏板轴的配合轴颈作为滚道，配合带兜孔的护圈固定滚珠位置，能在有限的径向安装空间内，排布更大直径的滚珠，提升整体承载能力，适配自行车踏板部位径向空间紧凑、载荷存在周期性波动的使用特点。实际选型匹配时需要注意，这类支承的安装边界完全依托轴与轴壳的配合尺寸，滚道的表面硬度、粗糙度直接影响支承的使用寿命，设计建模时需要严格匹配滚珠中心圆直径，确保护圈的兜孔间隙合理，既不会因为间隙过小卡滞滚珠，也不会因为间隙过大导致滚珠运转时偏斜。不同于工业设备用的密封式标准轴承，这类开式带护圈的滚珠支承结构装配更简便，维护时只需补充润滑脂即可恢复运转性能，护圈的分段式结构也能适配小直径环形空间的装配需求，不需要复杂的安装工装就能完成组装。建模过程中需要重点关注滚珠与滚道的接触角匹配，护圈的兜孔位置需要与每颗滚珠的中心位置精准对齐，避免运转过程中护圈与滚珠、滚道发生剐蹭，同时要控制护圈的轴向宽度，确保装配后不会超出轴壳的轴向安装空间，不会和踏板曲柄的转动部位发生干涉。这类支承在实际使用中承受的载荷并非纯径向载荷，踩踏过程中会伴随一定的轴向分力，因此滚道的圆弧轮廓需要做适配优化，保证滚珠在承受复合载荷时依然能保持稳定的接触状态，不会出现局部应力集中导致的滚道点蚀问题。
