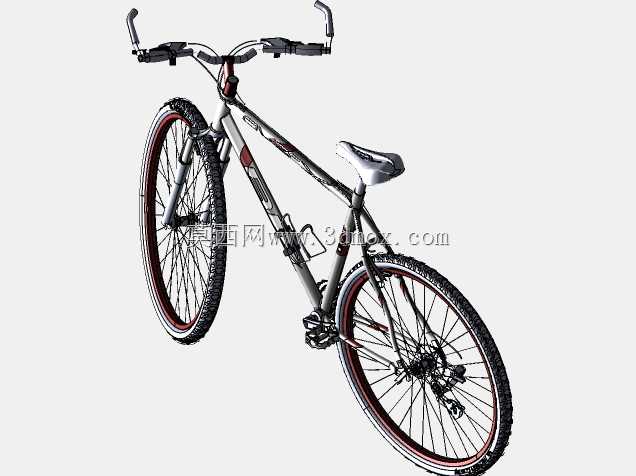

老式山地自行车整车结构三维数模

这款老式山地车的三维结构数模，完整还原了传统硬尾山地车的全系统装配关系，可直接用于骑行装备结构研发、交通工具教学演示、户外产品改型设计等多个场景。从实际使用场景来看，这类车型最初定位为非铺装路面骑行、城郊通勤代步、短途户外穿越使用，相比城市通勤车拥有更强的路面适应能力，相比专业速降车型结构更简单可靠，维护成本更低，在民用骑行市场曾占据不小的份额。

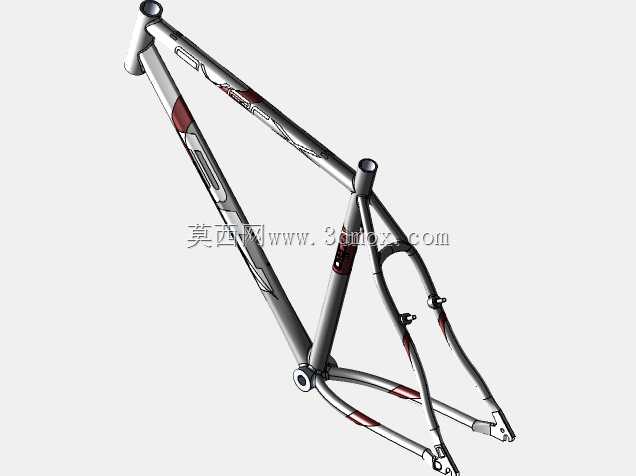

数模搭建过程中完全遵循实车的装配逻辑，车架作为核心承载基体，采用经典的菱形硬尾结构，前三角由上管、下管、座管焊接组成，后三角由后上叉、后下叉与尾钩焊接成型，所有管材的衔接处都还原了传统山地车的焊缝过渡形态，安装边界完全匹配通用山地车的配件规格：头管内径适配常规28.6mm口径前叉舵管，座管内径匹配27.2mm通用座杆规格，中轴位置采用老式方孔中轴的安装尺寸，五通宽度68mm，完全符合民用山地车的通用安装标准，可直接用于配件适配验证。

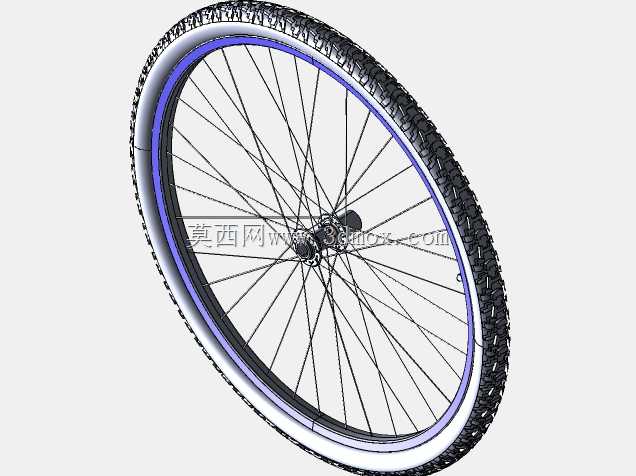

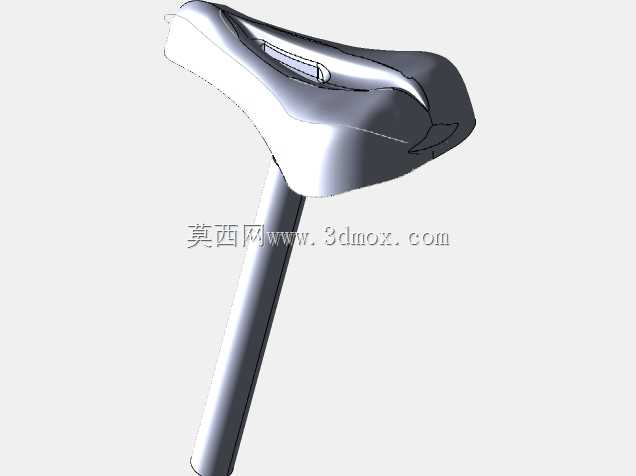

行走系统部分，数模完整还原了带浅颗粒胎纹的山地车轮胎结构，轮组采用传统钢丝辐条编制结构，前后轮圈均为铝合金双层圈设计，辐条的交叉编制方式、花鼓的轴档结构都做了精准还原，轮胎外径适配26英寸轮径规格，整车轴距控制在1050mm左右，车把宽度620mm，座垫可调节高度范围覆盖700mm-950mm，能够适配160cm-185cm身高的骑行者使用。制动系统采用老式悬臂刹结构，刹臂的安装座、刹车皮的调节结构、刹车线的走线路径都完整呈现，相比碟刹结构更易维护，适合日常通勤场景下的长期使用。

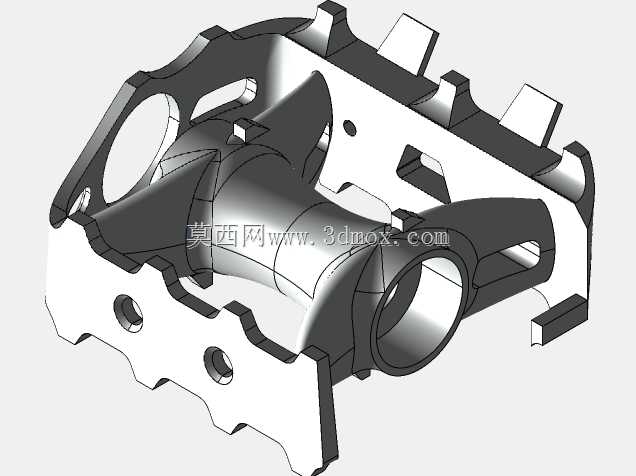

传动系统部分，数模还原了单盘曲柄、多级飞轮、后拨链器、链条的完整传动链路，曲柄长度170mm，飞轮齿数覆盖14-28齿区间，能够满足平路巡航、爬坡等不同骑行场景的齿比需求，脚踏采用传统滚珠脚踏结构，安装螺纹为通用9/16英寸规格，可直接替换同规格的 aftermarket 配件。前叉为弹簧阻尼结构的减震前叉，行程80mm，能够过滤非铺装路面的小幅颠簸，提升骑行舒适度，前叉肩盖、叉桥、叉腿的结构都做了写实还原，舵管长度预留了足够的碗组、把立安装空间。

从设计思路来看，这款车型的结构完全偏向实用取向，没有多余的装饰性结构，所有零部件都优先考虑可靠性与易维护性，比如采用外露的走线方式，方便后期更换刹车线、变速线；车架上预留了货架、挡泥板的安装孔位，可根据使用需求拓展载物、挡泥功能；车把采用小角度燕把设计，兼顾操控灵活性与骑行姿势的舒适度。数模中所有零部件的配合间隙都按照实车装配公差设置，转动部件比如轮组、脚踏、曲柄、链条都保留了合理的活动自由度，可直接用于运动仿真演示，验证传动系统的运行流畅度、转向系统的转动角度范围，也可作为基础框架进行改型设计，比如加装电动助力组件、更换制动系统、调整车架几何来适配不同的使用场景。
