自行车V型夹器制动臂左侧总成结构

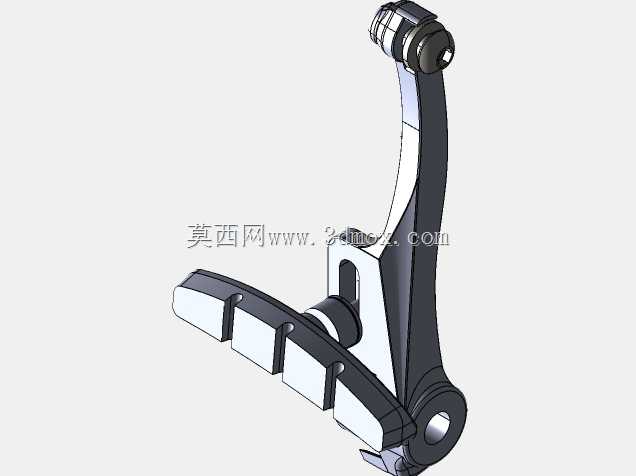

　　这套三维结构呈现的是通勤车、山地车与休闲公路车上常见的钳形制动组件单侧主体，也就是日常装配里常说的V刹左侧夹器臂总成。从整车布置来看，这类部件安装在前叉或后上叉对应的制动柱位置，骑行过程中捏下刹车手柄时，拉线带动两侧夹臂绕固定转轴同步收拢，臂端的橡胶刹车块压紧轮圈侧壁，通过摩擦把车轮转动动能转化为热能耗散，实现减速或者驻车。

　　实际做整车配套设计时，首先要核对的就是安装基准。夹臂下端的同轴圆孔是整套部件的旋转支点，孔位需要和车架、前叉上预置的制动螺柱严格匹配，孔径、衬套长度以及端面贴合公差直接决定刹车动作是否顺畅。如果支点间隙过大，刹车时臂体会出现旷量，手感发软还会伴随异响；间隙过小则转动卡滞，松开刹车后刹车块不能及时回位，长期蹭圈会额外增加骑行阻力。建模时这个回转中心必须作为核心基准，后续所有轮廓、安装孔、走线结构都围绕该基准约束，才能保证装配后运动轨迹符合设计预期。

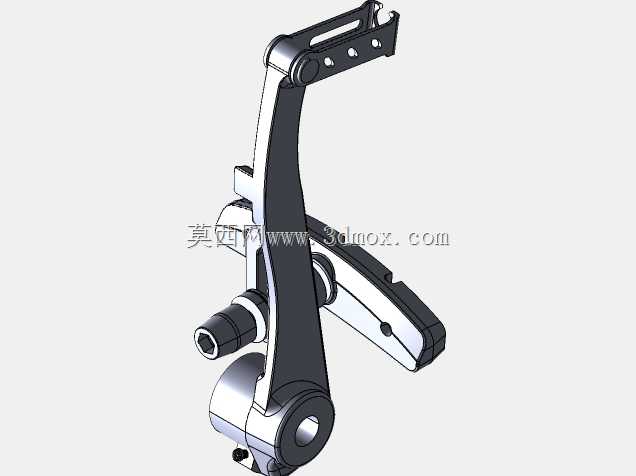

　　夹臂上部的长槽与多个开孔承担拉线固定和行程调节功能。拉线端头卡入对应槽位后，锁紧螺丝穿过孔位压紧钢索，不同开孔位置可以适配不同车架走线角度，也能在刹车块磨损后调整拉线有效长度，补偿摩擦片损耗带来的行程变化。臂体中段向外延伸的支座用来安装刹车块固定螺栓，长圆形调节槽允许刹车块沿上下、前后方向微调，装配时可以把橡胶块工作面调整到和轮圈侧壁完全平行，同时保证刹车块上缘与轮胎侧壁留出安全间隙，避免摩擦外胎造成爆胎风险。

　　结构外形上，长臂采用变截面冲压或锻造钣金形态，靠近转轴的下段厚度更大、截面更宽，用来承受刹车时最大的弯矩；向上延伸的区域逐步收窄，在保证刚性的前提下削减多余重量，这对于骑行部件来说很关键——簧下重量越轻，车轮应对颠簸路面的响应越快。臂体表面的折弯加强筋沿着受力方向布置，捏紧刹车时拉力从上端拉线座传递到下端支点，反向反作用力从刹车块支座传回，加强筋刚好覆盖主应力路径，避免薄板件在大力制动时出现扭曲变形。

　　从安装边界来看，整套夹器装到车架后，臂体摆动范围不能和前叉腿、辐条、挡泥板支架发生干涉。建模阶段需要同步导入车架局部、轮圈、轮胎以及刹车块零件做运动仿真，模拟从完全松开到最大制动行程的全过程：松开状态下刹车块与轮圈之间通常保留1到2毫米双侧间隙，既不能间隙过大导致刹车手柄空程太长，也不能间隙过小造成轻微剐蹭。臂体末端的弹簧挂钩位用来安装扭转回位弹簧，两侧弹簧的预紧力需要均衡，松开刹车时才能把两个夹臂同步推开，让两侧刹车块均匀脱离轮圈，不会出现单侧持续摩擦的偏磨问题。

　　工程应用里这类制动结构多用于城市通勤车、入门山地车和折叠自行车，相比碟刹系统结构更简单、维护成本更低，在干燥平整路面制动力足够满足日常骑行需求。设计时还要考虑雨天泥水侵入的工况，转轴衬套通常选用自润滑耐磨材质，拉线过孔做圆滑倒角避免切割钢索，刹车块调节螺栓采用防松结构，长期振动下不会自行移位。整套三维模型把夹臂本体、转轴衬套、刹车块安装座、拉线固定结构、回位弹簧挂点都完整还原，结构工程师可以直接在此基础上核对整车安装空间，也可以根据不同轮圈宽度调整臂体张开距，根据不同车型制动柱间距修改支点到刹车块安装面的中心距，在通用化平台基础上快速衍生适配不同车型的制动方案。
