螺旋紧凑型节能荧光灯结构造型

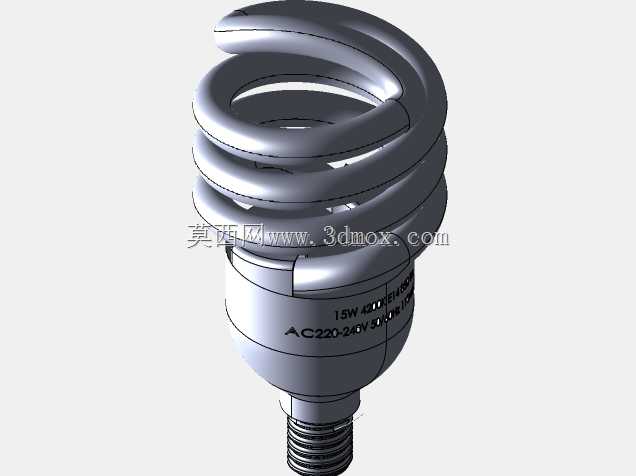

　　该作品呈现的是一款螺旋式紧凑型节能荧光灯的完整三维结构，造型重点集中在灯管螺旋成型、灯头过渡段、螺纹安装接口以及外壳标识区域。与传统直管荧光灯相比，螺旋灯管通过连续盘绕将较长的放电弧管压缩在较小的竖向空间内，在保持发光管有效长度的同时，显著降低灯具占用高度，适合普通台灯、筒灯、壁灯、厂房辅助照明以及家庭替换光源等场景。

　　从结构布置来看，灯管部分采用多圈螺旋上升形态，管径均匀，圈与圈之间保留稳定间隙。这样的形态并非单纯为了外观，而是兼顾荧光粉涂覆、气体放电通道长度、散热间距和装配避让。螺旋中心形成竖向贯通的视觉空间，灯管外侧轮廓接近圆柱包络面，便于装入尺寸受限的灯罩；相邻管壁之间若完全贴合，会造成局部热量集中并增加成型应力，因此模型中保持的螺旋间距对热分布和长期可靠性具有实际意义。

　　灯体下部为金属或耐热塑料过渡壳体，承担灯管支撑、电气部件容纳和灯头连接三重作用。该段外形由圆柱面、台阶面和轻微锥度过渡组成，能够与螺旋灯管下端平滑衔接，避免装配时出现突兀的干涉边界。壳体表面标注有功率、电压等产品识别信息，在三维表达中可作为丝印区域或铭牌区域处理。对于结构工程师而言，这一区域需要重点考虑内部镇流电路、启辉元件、导线走线以及灌封或卡扣固定空间，外壳壁厚不宜只按外观曲面建立，应预留筋位、挡块和接线通道。

　　底部为标准螺纹灯头，采用常见螺口光源的连接思路，通过外螺纹实现与灯座的旋入固定，并依靠端部接触点和侧壁金属面形成电气连接。建模时螺纹段不必追求每一刀牙的渲染效果，而应保证公称直径、螺距、旋入长度和端部绝缘边界准确，因为这些尺寸直接决定灯具能否顺利装入现有灯座。灯头与壳体之间的交界属于高频装配位置，需要控制同轴度和台阶直径，防止旋紧时外壳跟转或灯座夹持不稳。

　　在外形尺寸与安装边界方面，整灯的最大外轮廓由螺旋灯管外径决定，高度则由灯管顶部至螺纹灯头末端累计形成。选型时不能只核对灯泡功率，还应确认灯罩内部净空直径、竖向深度以及灯座端面到反光罩的距离。螺旋灯管虽然紧凑，但其最大直径往往大于同功率普通白炽灯的玻璃泡局部直径，若灯罩入口过窄，会出现装入困难或贴壁过热。灯头旋入后，整灯重心基本落在螺口轴线上，竖直安装稳定性较好；水平安装时则需关注灯座夹持长度和振动条件。

　　设计思路上，这类光源属于替换型照明产品，核心目标是在兼容传统灯座的前提下提高发光效率、减小体积并保证散热。螺旋管道路线比 U 形折叠管路更接近圆形包络，光照遮挡较少，外形也更适合圆形灯具。三维建模时可先建立螺旋中心路径，再沿路径扫掠圆形管截面，随后处理灯管下端汇合、封口和与底座的连接；下部壳体通过旋转成型获得基础轮廓，再补充标识平面、装配槽和加强结构；螺纹灯头可按标准牙型建立简化特征，用于干涉检查和装配验证。

　　实际工程应用中，该模型可用于照明产品外观评审、灯罩适配校核、包装内衬设计、展示渲染以及教学演示。若进入深化设计阶段，还需在内部补充电子镇流器、熔断器、导线、灯头铆钉、绝缘件和固定胶位；在热设计上，应关注灯管根部与塑料壳体的耐温距离，以及密闭灯具内空气流通不足带来的温升问题。整体结构虽然不复杂，但螺旋曲面、标准灯头、电气容纳空间和安装包络之间的配合，正是紧凑型光源设计中最需要反复校核的部分。
