埃克斯曼CSWA铰接支座机械结构

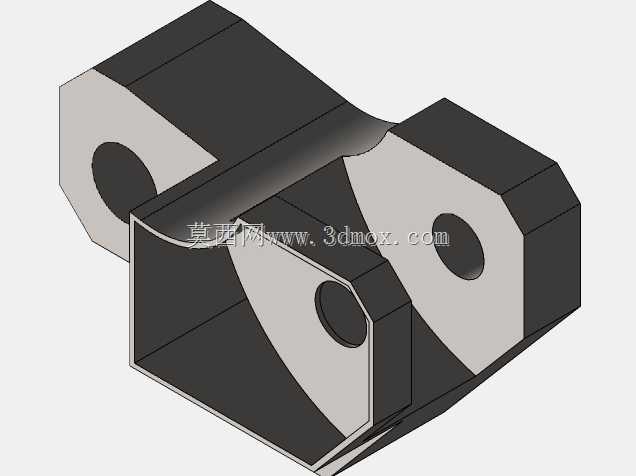

　　该铰接支座类零件在小型工装夹具、桌面级自动化模组、教学实训台以及轻型传动机构中使用频率较高，其核心作用是在两个存在相对摆动需求的构件之间提供刚性连接支点，同时通过同轴销孔完成销轴装配，让被连接件能够绕固定轴线完成小角度回转。从结构布局来看，零件两侧设置带同轴通孔的加厚耳板，耳板外侧做切角处理，既消除了尖角应力集中，也缩减了零件整体包络尺寸，中部采用弯折成型的盒型承托腔体，腔体开口朝向装配侧，可在安装时容纳配对连接件的端部，避免运动过程中发生侧向剐蹭。

　　建模阶段首先要锁定三个销孔的位置公差关系：两侧耳板的通孔需保持同轴，中部斜向支撑板上的通孔则用于辅助定位或穿装锁紧螺钉，三个孔的轴线方向并不完全一致，建模时需先绘制各安装面的基准草图，再通过拉伸切除完成孔位加工，孔口边缘可根据装配需求添加小尺寸倒角，方便销轴快速穿入，也能去除冲压或机加工后残留的锐边。零件主体的弯折轮廓采用薄壁等厚设计，壁厚在满足抗弯强度的前提下控制在合理区间，弯折过渡处保留圆角，避免钣金折弯时出现材料开裂，若采用机加工方式制作，过渡圆角也可减少铣削加工时的刀具应力冲击。

　　实际选型装配时，首先要确认两侧耳板的外侧面间距，该尺寸决定了配对铰接叉口的内部宽度，间隙需预留0.1至0.2毫米的装配余量，既不能过紧导致销轴无法穿装，也不能过松造成铰接点径向窜动。耳板上的销孔直径需与选配销轴形成间隙配合，常规轻载场景选用H8/f7配合公差即可，若机构存在频繁往复摆动，可在孔内压入铜套或自润滑衬套，降低接触面磨损速率，延长铰接点使用寿命。中部盒型腔体的内部深度与开口宽度需要和配对连接件的端部尺寸匹配，装配后连接件端部应完全落入腔体范围内，摆动全程不得与腔体内壁发生干涉。

　　从受力特性分析，该支座的主要载荷来自销轴传递的径向拉力与摆动力矩，两侧加厚耳板是核心承力部位，因此耳板区域的壁厚要大于中部支撑板，建模时可通过应力仿真校核耳板孔周的应力分布，若孔边出现应力集中超标，可适当加大耳板外轮廓尺寸或增加孔周补强凸台。中部斜向支撑板既承担连接两侧耳板的作用，也能通过斜向布局提升零件整体抗扭刚度，避免支座在受侧向力时发生整体扭转变形，板体上预留的通孔可穿装锁紧螺钉，在铰接角度调整完成后锁死相对位置，让构件从摆动状态切换为固定连接状态。

　　外形边界方面，零件整体为不对称块状结构，所有外凸棱角均做切角或圆角处理，安装时可将支座底面贴合在设备安装基板上，通过焊接或螺钉锁紧完成固定，若采用螺钉固定，可在腔体底面额外加工沉头孔，避免螺钉头部突出影响内部构件摆动。在生产线的快速换型工装中，这类支座常被用作快换夹具的铰接支点，操作人员拔出销轴即可快速更换夹具模块，插回销轴后即可恢复连接，无需拆卸整个基座；在教学实训场景中，该零件常被用作三维建模考核样件，练习者需要准确还原多基准面的位置关系、薄壁弯折特征以及不同方向的孔位特征，掌握拉伸、切除、倒角、圆角等基础建模命令的综合使用技巧。

　　维护层面，该类铰接支座在长期使用后需定期检查销孔与销轴的磨损量，若衬套出现旷量可单独更换衬套，无需整体替换支座，盒型腔体内部可定期涂抹润滑脂，减少铰接面的摩擦损耗，整体结构无复杂异形曲面，加工工艺性良好，既可以通过钣金折弯后焊接成型，也可以采用整块坯料铣削加工，适配不同批量的生产需求。
