该构件属于典型的两端带钩拉伸螺旋弹簧,在整机结构中承担受拉储能、缓冲复位、张紧维持和载荷传递等任务。它常见于小型设备的复位机构、门盖开合机构、夹具回位、线束张紧、脚踏装置、农机附件、健身器材以及需要持续预拉力的连接部位。与压簧依靠端面承压不同,拉簧在自由状态下各圈通常相互贴合,工作时两端被拉开,簧丝沿螺旋路径承受扭转与弯曲复合应力,端部挂钩则把外部拉力导入螺旋本体,因此挂钩过渡区往往是疲劳失效和应力集中的重点位置。

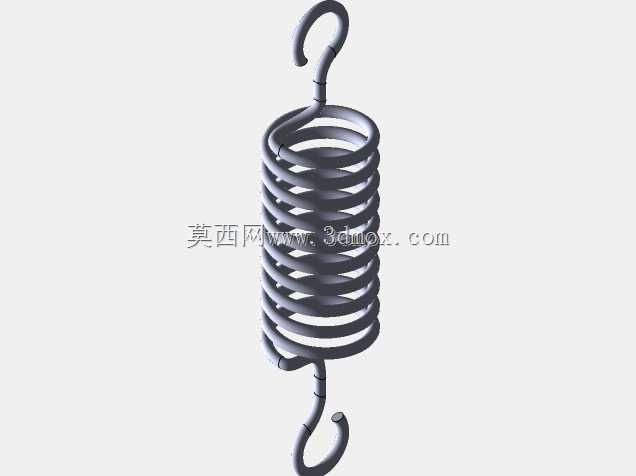

从模型表达来看,中部为等直径圆柱螺旋体,圈与圈紧密排列,形成稳定的轴向承载段。螺旋部分的中径、簧丝直径和有效圈数共同决定刚度:在相同材料和圈数下,簧丝直径增大可显著提高承载能力,弹簧中径增大则会降低刚度;有效圈数越多,轴向变形能力越强,单位伸长所需载荷越小。实际选型时不能只看外形,还需要结合工作行程、预拉力、最大拉力、循环次数以及安装空间,核算弹簧是否在允许应力范围内工作,避免长期接近极限载荷导致松弛或断裂。
两端挂钩采用与螺旋段连续过渡的弯制形式,上端为开口较大的弯钩,便于挂入销轴、支架孔或拉杆;下端钩体相对短一些,适合在受限空间内完成连接。挂钩的圆弧半径、开口方向和根部过渡都会影响装配可靠性。若钩根弯折半径过小,表面容易产生微裂纹和高应力区;若开口角度不合理,装配后可能出现脱钩、偏载或侧向扭转。建模时应保证钩部中心线与螺旋扫掠路径顺滑衔接,不能简单用独立圆环拼接,否则在工程出图、干涉检查和后续有限元分析中会丢失真实过渡关系。
该类弹簧的安装边界主要由两端挂点距离决定。自由长度、挂钩内孔尺寸、挂钩朝向以及弹簧外径构成了最基本的布置条件。设备设计时,应在挂点周围预留手指或工具装配空间,并保证弹簧受拉方向尽量沿轴线,避免挂钩与孔壁形成点接触。若两端挂点存在错位,弹簧会在工作中发生偏摆,造成相邻圈局部摩擦、钩部额外弯矩和早期疲劳。对于振动较大的设备,还可在挂钩处增加挡销、闭口钩或防脱结构,以降低跳脱风险。
从三维建模思路看,螺旋主体适合采用等截面簧丝沿螺旋线路径扫掠生成,螺旋节距在自由状态下可按贴合圈处理,端部则通过样条曲线把螺旋轨迹延伸为弯钩形状。曲线建立时要控制曲率连续,尤其在螺旋结束到直段、直段再到钩头圆弧的位置,应避免曲率突变。端部钩形并非装饰特征,它直接决定弹簧能否装入预设支点,也决定拉力传递是否平顺。模型中保留圆滑的钩头和根部过渡,有助于检查装配后与销轴、支架、钣金孔之间的间隙。
在实际应用中,拉簧往往不单独存在,而是与销轴、支架、拉杆、摇臂或滑块配合。它可以让活动件在外力撤除后回到初始位置,也可以在两个部件之间提供持续牵拉力,例如使皮带保持张紧、使盖板保持闭合趋势、使踏板回弹、使夹紧块释放后复位。其优势在于结构简单、成本低、安装方便,不需要独立动力源;不足在于载荷随伸长量变化,且长期使用后可能出现预应力衰减。因此在机构设计初期,就应把弹簧行程曲线和阻力曲线匹配起来,而不是等样机出现回弹无力或拉断后再临时更换。
外形尺寸方面,圆柱螺旋段的外径决定径向占用空间,挂钩伸出长度决定两端挂点的最小距离,钩口开度则关系到装拆方式。若弹簧布置在钣金腔内,需要检查外径与腔壁的环形间隙,防止工作晃动后摩擦磨损;若布置在外露位置,则要考虑人员操作时钩部是否容易脱出,以及弹簧断裂后是否会甩出。对于需要频繁动作的机构,端部挂钩最好采用圆角过渡并控制表面质量,螺旋段不应存在明显压痕、错位或圈间夹杂。
该模型对结构设计人员的价值在于直观呈现拉簧从螺旋储能段到端部连接钩的完整几何关系,可用于装配空间校核、挂点方向确认、运动行程演示以及弹性件选型沟通。在详细设计阶段,还可在此基础上补充材料、丝径、中径、有效圈数、钩部强度和表面处理等工程信息,使外观造型进一步转化为可制造、可检验、可装配的五金弹性零件。
