iPhone4侧边斜纹镂空保护壳结构设计

本模型针对iPhone4手机的外观尺寸与接口布局开展全参数化建模，建模阶段首先导入iPhone4官方公开的机身三维基准数据，以机身外轮廓为参照进行偏移操作确定保护壳的基础壁厚，整体壁厚控制在1.2mm，兼顾防护性能与握持轻薄感。建模过程中优先完成主体壳体的基础曲面构建，通过曲面缝合、加厚命令生成实体基础结构，再逐一完成各个功能结构的细节设计：侧边预留精准的静音拨片开孔、音量按键避让位、底部充电接口与扬声器出声开槽，顶部对应电源按键位置做适配凹陷，背部摄像头区域预留尺寸匹配的开孔，避免遮挡拍摄视野。

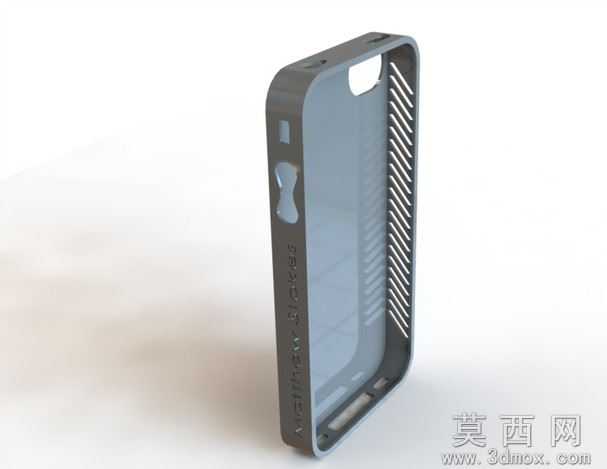

参数设计层面重点优化两大核心配置：一是侧边独立按键结构，采用与壳体一体化的悬臂式按钮设计，按钮与壳体连接处预留0.15mm的装配间隙，保证按键按压行程达到0.3mm，按压反馈清晰无卡顿；二是侧边斜向切口散热结构，在壳体非握持侧设计等距排列的斜向通槽，槽宽0.8mm、槽间距2mm，斜向角度设置为45度，既可以形成空气对流通道带走手机运行产生的热量，又能避免灰尘直接垂直进入壳体内部，同时斜纹造型提升了外观辨识度。壳体边缘做R0.5mm的圆角过渡处理，贴合手掌握持曲线，长时间握持无硌手感。

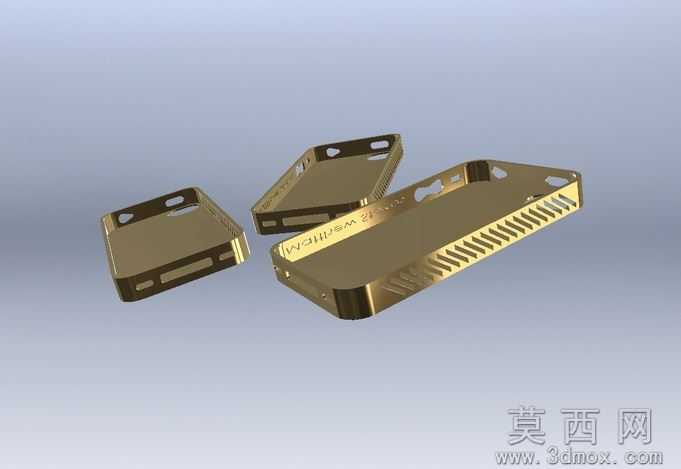

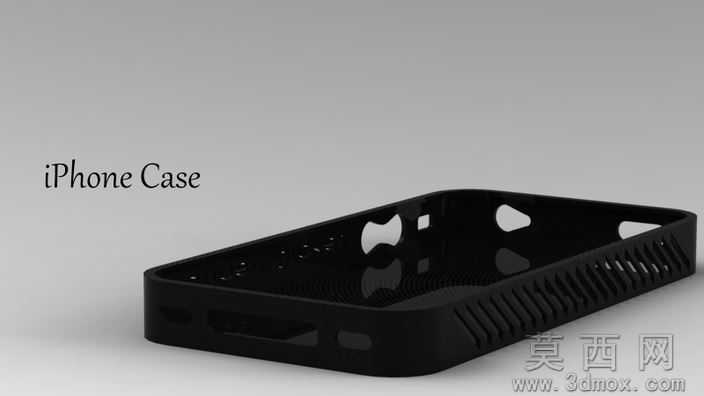

渲染材质部分，主体壳体赋予半透明磨砂PC材质，材质粗糙度设置为0.3、折射度1.58，还原磨砂保护壳的细腻雾面质感，边缘位置添加轻微的高光反射效果，模拟PC材质注塑成型后的边缘透亮特性；斜纹开槽位置赋予深灰色哑光材质，与半透明主体形成视觉层次，按键区域添加轻微的软质TPU材质质感，区分不同功能区域的触感差异，整体渲染效果还原真实保护壳的材质表现。

结构原理上，该保护壳采用全包边卡扣式装配结构，壳体四个内角位置设计0.2mm高的限位凸点，手机装入后凸点卡入手机边角的缝隙位置，防止保护壳与手机发生相对滑动；侧边斜纹镂空结构在提升散热效率的同时，可降低壳体整体重量，相比全实心同尺寸保护壳重量降低18%；悬臂式按键结构通过薄壁连接的弹性形变实现按压功能，无需额外装配独立按键，减少装配工序与零件数量，降低生产制造成本。

软件兼容层面，模型基于SolidWorks平台完成全参数化建模，所有特征保留完整建模历史，支持通过SolidWorks 2018及以上版本直接打开编辑，可自由修改壁厚、开槽尺寸、按键位置等参数；同时模型导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件导入编辑，还提供STL格式文件，可直接导入光固化3D打印机进行小批量样件打印验证，无需额外修复模型破面。

研发教学应用层面，该模型可作为消费数码配件结构设计的典型教学案例，帮助初学者掌握基于参考基准的自顶向下建模方法，学习薄壁壳体结构的细节设计技巧、卡扣配合结构的尺寸公差设定、散热结构的优化思路；也可作为注塑模具设计的参照原型，用于讲解薄壁塑料件的浇口位置选择、顶出机构设计、冷却水路排布等模具设计知识点；同时个人DIY爱好者可直接使用该模型进行3D打印，制作个性化定制的手机保护壳，通过修改纹理、添加个性化标识实现专属配件制作。
