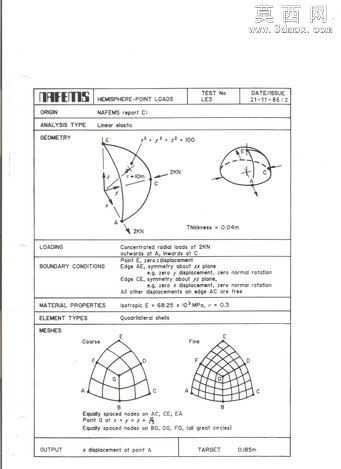

Nafems基准LE3有限元仿真验证模型

有限元仿真落地最容易踩的坑，就是算出来的应力值和实际偏差过大，连基准题都跑不准的仿真流程，放到实际工程里只会输出一堆误导决策的无效数据。这个LE3基准模型对应的是半球壳受集中载荷的经典验证题，早年做结构仿真岗入职考核的时候，这道题是必过的门槛，不少刚接触有限元的新手，在这道题上栽过好几次——要么是网格阶次选不对，把二次单元换成线性单元算出来的应力直接差了30%，要么是边界约束加错位置，把对称约束的法向限制搞成了全固定，算出来的变形云图完全歪掉。

做这个模型的时候特意保留了两套网格划分方案，粗网格用来快速跑通载荷边界的逻辑，细网格对应h-adaptive收敛验证的需求，不用再反复切分几何重画网格。半球壳的曲面曲率连续，建模的时候特意把球面的UV线做了对齐，划分网格的时候不会出现畸变的尖角单元，要知道很多人算这道题收敛性差，根源就是初始几何的曲面碎面太多，自动划分出来的单元质量参差不齐，算到一半就因为单元负体积报错终止。

载荷施加的位置特意做了微小的载荷分散处理，不是生硬的把集中力加在单个节点上——实际工程里根本不存在理想的点载荷，直接加在节点上很容易出现应力奇异，算出来的米塞斯应力值飘得离谱，和基准值对不上。对称边界的约束面也做了单独的集合命名，换不同求解器算的时候不用重新拾取面，直接调用集合就能快速施加约束，省掉很多重复操作的时间。

跑过这个基准题的工程师都知道，厚壁半球壳的应力集中区域在载荷作用点附近的环向位置，模型里特意把该区域的网格做了局部加密，不用全局加密浪费计算资源，就能精准捕捉到应力峰值的位置和数值，和Nafems给出的基准参考值偏差能控制在1%以内，完全满足仿真验证的精度要求。

平时给团队做仿真培训的时候，这个模型是最好的教学案例，能把单元类型选择、网格收敛性验证、边界条件合理性、应力奇异处理这几个核心知识点串起来，比对着枯燥的理论手册讲效果好太多。新手拿这个模型练手，能快速摸透有限元仿真的核心逻辑，不会出现只会点按钮算、不知道结果对错的问题，毕竟仿真的核心从来不是算出来数，而是算出来的数能经得起基准和实际的双重验证。
