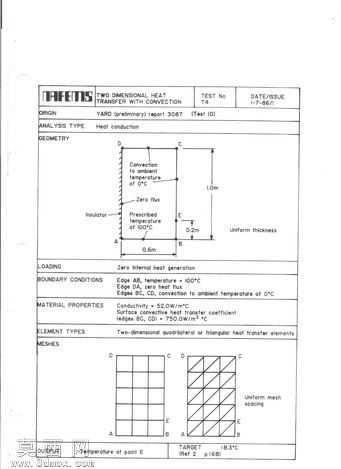

NAFEMS基准T4热传导有限元分析模型

本模型为NAFEMS标准基准测试T4案例的三维建模与仿真验证模型，建模过程严格遵循NAFEMS官方发布的二维热传导带对流测试规范，首先在三维建模环境中完成基准几何的精准构建，还原测试要求的矩形域几何尺寸，明确标注各边界的位置与几何特征，保证几何轮廓与官方测试定义完全一致。建模阶段优先保证几何拓扑的规整性，对边界区域进行分段处理，区分出不同热边界条件对应的几何边，为后续仿真前处理的边界条件赋值提供清晰的几何载体。材质参数设置完全匹配测试规范定义的材料属性，准确输入热传导率、对流换热系数等核心热物理参数，保证材料属性的赋值与官方测试要求无偏差，为仿真计算的准确性提供基础支撑。网格划分环节分别构建结构化正交网格与三角形非结构化网格两种网格方案，对应官方测试要求的两类网格验证场景，对近边界区域的网格进行合理的密度控制，保证网格质量满足热传导仿真的计算精度要求，避免网格畸变带来的计算误差。边界条件设置严格遵循测试定义，分别在对应边界施加规定温度边界、对流换热边界，同时设置域内零内热源的载荷条件，完全复现官方测试的工况设定。模型构建完成后可直接用于热传导仿真求解，验证不同求解器、不同网格类型下的二维带对流热传导计算精度，是有限元热分析领域标准的验证基准模型，可用于仿真流程校验、求解器精度对比、热分析方法验证等多个场景，建模过程中对几何规整性、参数准确性、边界匹配度的严格控制，保证了模型与官方基准的一致性，能够为热传导仿真工作提供可靠的验证参照。
