Nafems基准有限元仿真分析模型

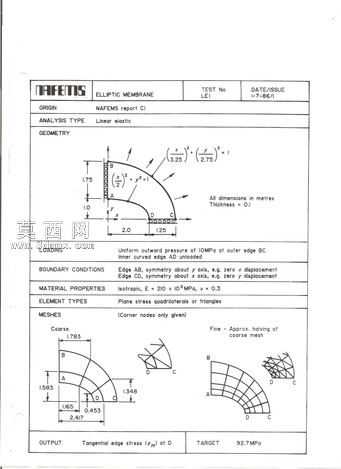

本模型为Nafems基准测试类仿真分析模型，建模过程严格遵循基准题给定的几何参数规范，首先通过二维草图绘制出带圆弧过渡的扇形基准结构，精准还原图纸标注的各段尺寸、圆弧半径与边界定位尺寸，确保几何轮廓与基准题定义完全一致，避免几何偏差对后续仿真计算结果造成干扰。建模阶段对结构的边界特征做了精细化处理，明确区分对称约束边界、自由边界与载荷施加边界的几何区域，在圆弧边、直角过渡处做了合理的几何简化，既保留结构力学特征，又避免不必要的几何细节导致网格划分出现畸变。材质设置环节按照基准题给定的材料属性参数，精准配置弹性模量、泊松比等力学参数，确保材料本构模型与基准要求完全匹配，为后续应力计算提供准确的材质基础。网格划分阶段针对不同计算需求提供了多套网格方案，包含粗网格、细化网格以及高阶单元网格方案，在应力集中的圆弧过渡区域做局部网格加密处理，平衡计算精度与计算效率，同时可支持不同单元类型的计算验证，匹配基准题对不同单元求解精度的测试需求。模型完整定义了边界条件与载荷工况，按照基准题要求在对称边界施加对应方向的位移约束，在指定外边缘施加均布压力载荷，确保载荷与约束的施加位置、方向、大小完全符合基准题设定。整个模型的设计思路围绕有限元求解精度验证展开，从几何建模、材质赋予、网格划分到边界条件设置全流程遵循基准测试规范，可用于验证有限元软件的求解精度、单元性能以及仿真计算流程的正确性，为有限元分析的基准校验提供标准化的三维模型载体，帮助工程人员校验仿真流程的可靠性，对比不同求解设置下的计算结果偏差。
