公路自行车把立连接结构三维设计

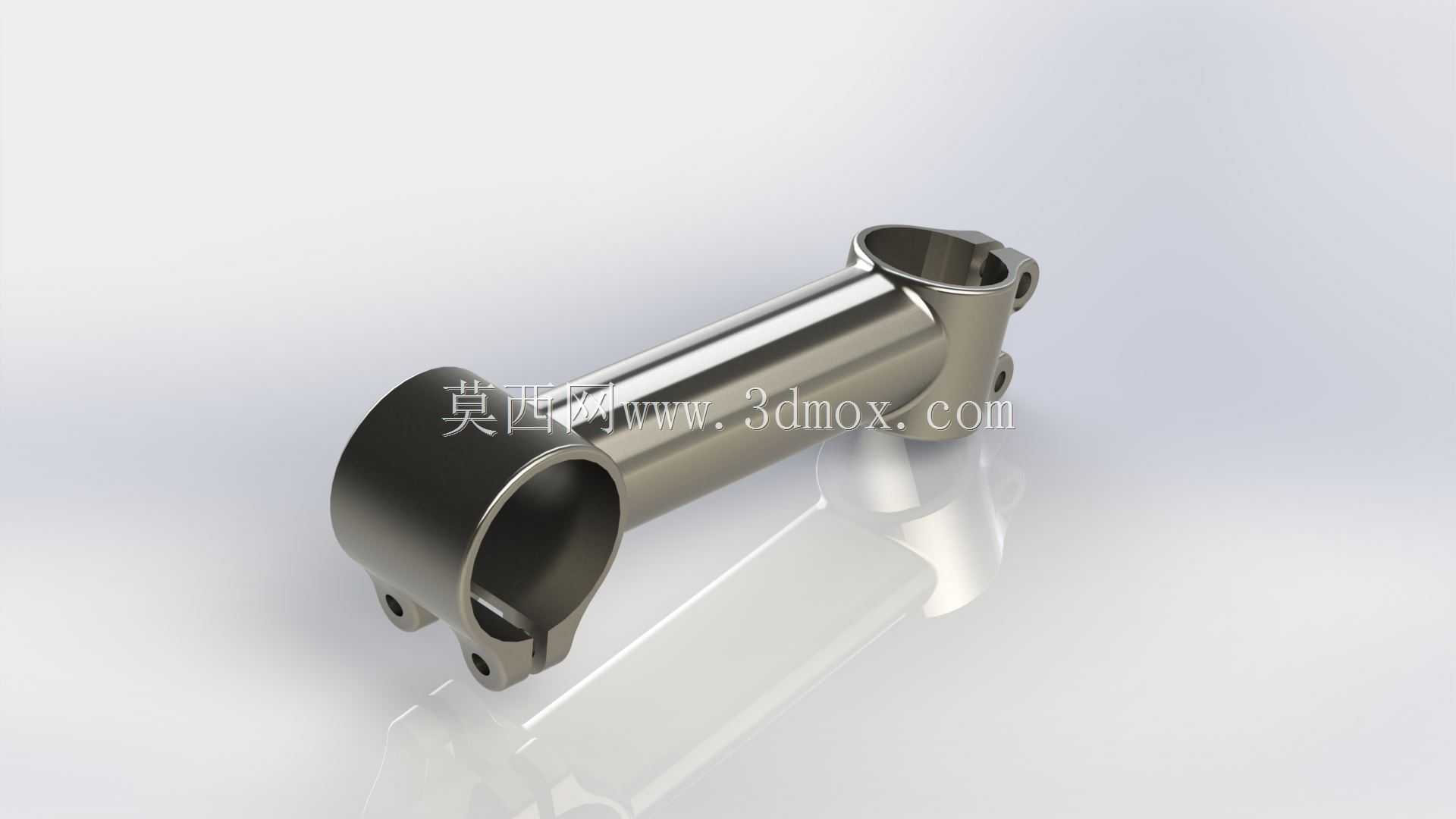

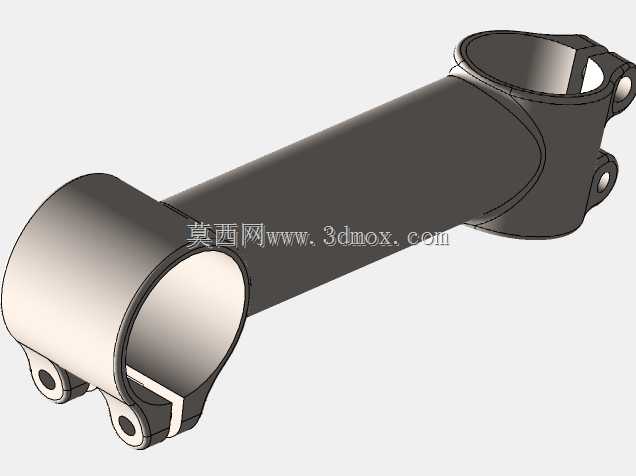

公路自行车把立是连接车把与前叉立管的核心受力部件，直接决定骑行时的转向操控精度与骑乘姿态适配性，在专业竞速、日常长距离骑行场景中，其结构强度、重量控制与安装适配性都会直接影响骑行体验。从实际使用场景来看，公路车骑行过程中，把立需要持续承接骑行者上半身施加的下压、侧推载荷，同时在颠簸路面传递来自前轮的振动冲击，还要在紧急转向、摇车加速时承受瞬时的侧向扭力，这就要求结构设计必须兼顾刚性与疲劳强度，避免出现应力集中导致的断裂风险。设计过程中首先要明确安装边界尺寸，一端的夹环结构适配标准公路车把横的管径，夹环采用对锁式开口结构，通过两侧的锁紧螺栓实现把横的抱紧固定，开口处预留合理的形变间隙，既保证锁紧后足够的夹持力，避免车把转向时打滑，又不会因为螺栓锁紧力矩过大导致夹环过度形变压伤碳纤维或铝合金把横。另一端的套合结构则适配前叉上管的标准直径，内部预留足够的插接深度，配合碗组盖实现把立在前叉上管的轴向定位，同时把立自身的长度、抬升角度参数直接决定骑行时的reach值与drop值，不同的尺寸参数适配不同身高、臂长的骑行者，也对应竞速、耐力骑、休闲骑等不同的骑行姿态需求。结构外形采用流线型过渡设计，主体管身做等强度变径处理，在螺栓安装座、夹环衔接等应力集中区域做局部加厚与圆角过渡，减少应力突变带来的疲劳失效风险，整体外表面做平滑处理，降低高速骑行时的风阻影响。安装调试环节，需要保证两端夹环的同轴度公差控制在合理范围，避免把横安装后出现偏斜，同时螺栓孔位的位置精度要匹配标准锁紧螺栓的安装空间，保证装配时工具可以顺畅操作，不会出现干涉问题。从受力传导路径来看，骑行者施加在车把上的操控力通过把横夹环传递到把立主体，再通过前叉套接端传递到前叉转向系统，整个力流路径要尽可能平顺，避免出现截面突变导致的力流阻断，在保证结构强度满足ISO自行车安全标准的前提下，尽可能去除非受力区域的冗余材料，实现部件的轻量化设计，这对于追求极致减重的公路竞速车型来说尤为重要。此外，把立的夹环锁紧接触面要做合理的粗糙度处理，既提升夹持摩擦力，又避免表面过于粗糙损伤配套部件的涂装或结构层，在设计时还要考虑与不同规格碗组、把立垫圈的适配性，保证通用安装能力，覆盖更多车型的改装、替换需求。
