可3D打印手柄不锈钢机身冰斧结构设计

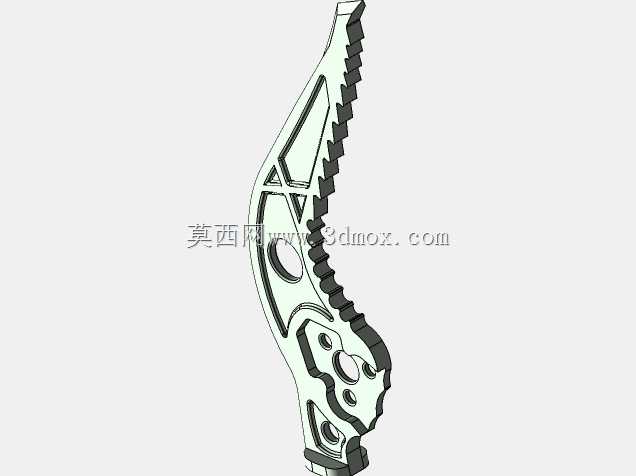

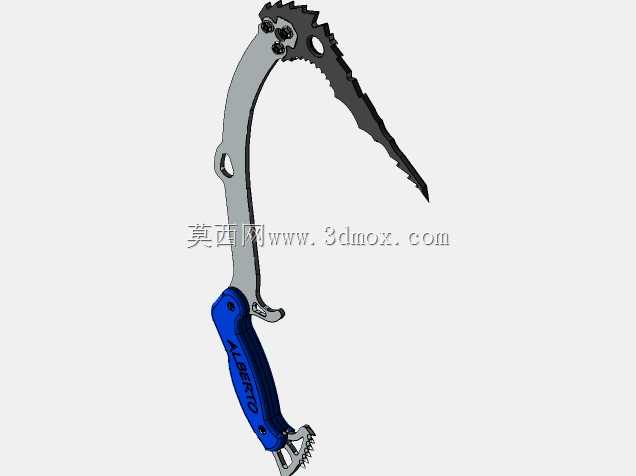

这款冰斧的结构设计围绕高海拔登山、冰面作业的实际使用场景展开，核心受力部件采用4mm厚度不锈钢板材加工，适配激光切割工艺的下料公差要求，无需额外开模即可完成主体机身的成型，大幅降低小批量试制的加工成本。手柄部分采用适配FDM3D打印的结构设计，拆分后的打印件无大角度悬空结构，无需添加大量支撑即可完成打印，打印完成后可通过预留的卡槽与不锈钢机身完成装配，配合沉头螺钉实现紧固连接，装配后手柄与金属机身的贴合面预留0.2mm的涂胶间隙，可填充结构胶提升连接强度，避免低温环境下连接件松脱。从功能特性来看，斧尖部分采用对称楔角设计，角度控制在35度，既保证冰面穿刺时的切入效率，又避免角度过小导致斧尖易崩损的问题，斧身侧面预留的挂孔可配合快挂扣实现安全带挂载，挂载位置经过重心配平，悬挂时斧尖自然朝下，避免行进过程中斧体晃动剐蹭装备。设计过程中优先考虑了不同使用场景的受力边界，冰面行进时的轴向冲击力、冰壁攀登时的侧向掰动力均通过有限元仿真做了校核，不锈钢机身的折弯半径设置为板材厚度的1.5倍，避免折弯处出现应力集中导致的断裂问题，手柄的握持区域做了符合人体工学的弧度处理，周长控制在110mm，适配戴厚防寒手套时的握持需求，表面预留的防滑纹理槽深度1.2mm，即使手套表面沾有冰雪也能提供足够的摩擦力。整体结构没有冗余的装饰性部件，所有外露棱角均做了R2的圆角处理，避免低温环境下尖锐棱角划伤衣物或皮肤，斧身与手柄的连接位置做了下沉式设计，避免螺钉头外露剐蹭绳索，整体重量控制在合理区间，长时间手持操作不会产生明显的负重感，既可以满足登山爱好者的户外攀登需求，也可作为冰面救援、冬季户外作业的辅助工具使用。
