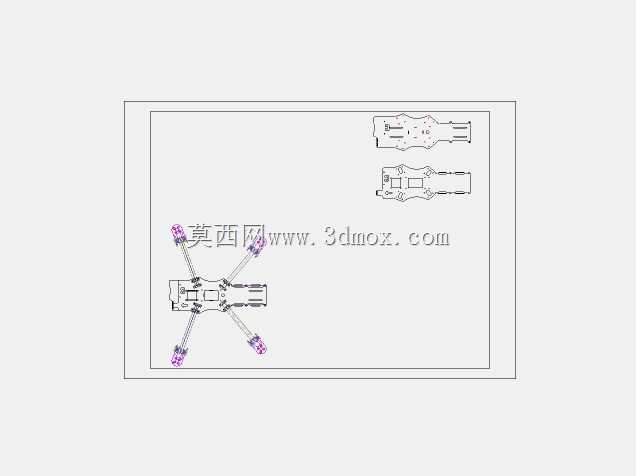

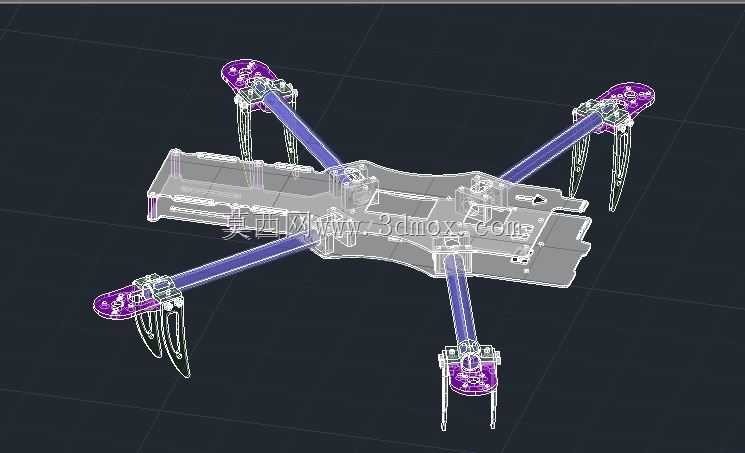

改装版四旋翼航拍无人机机架结构设计

这款四旋翼飞行器机架针对户外航拍、低空巡检作业场景做了针对性结构优化，能够适配复杂户外作业的挂载需求与飞行稳定性要求，可搭载轻量化航拍相机、图传模块完成小范围航测、场地巡查、低空影像采集类作业任务，也可作为航模爱好者DIY改装的飞行承载平台，满足不同功能模块的拓展安装需求。

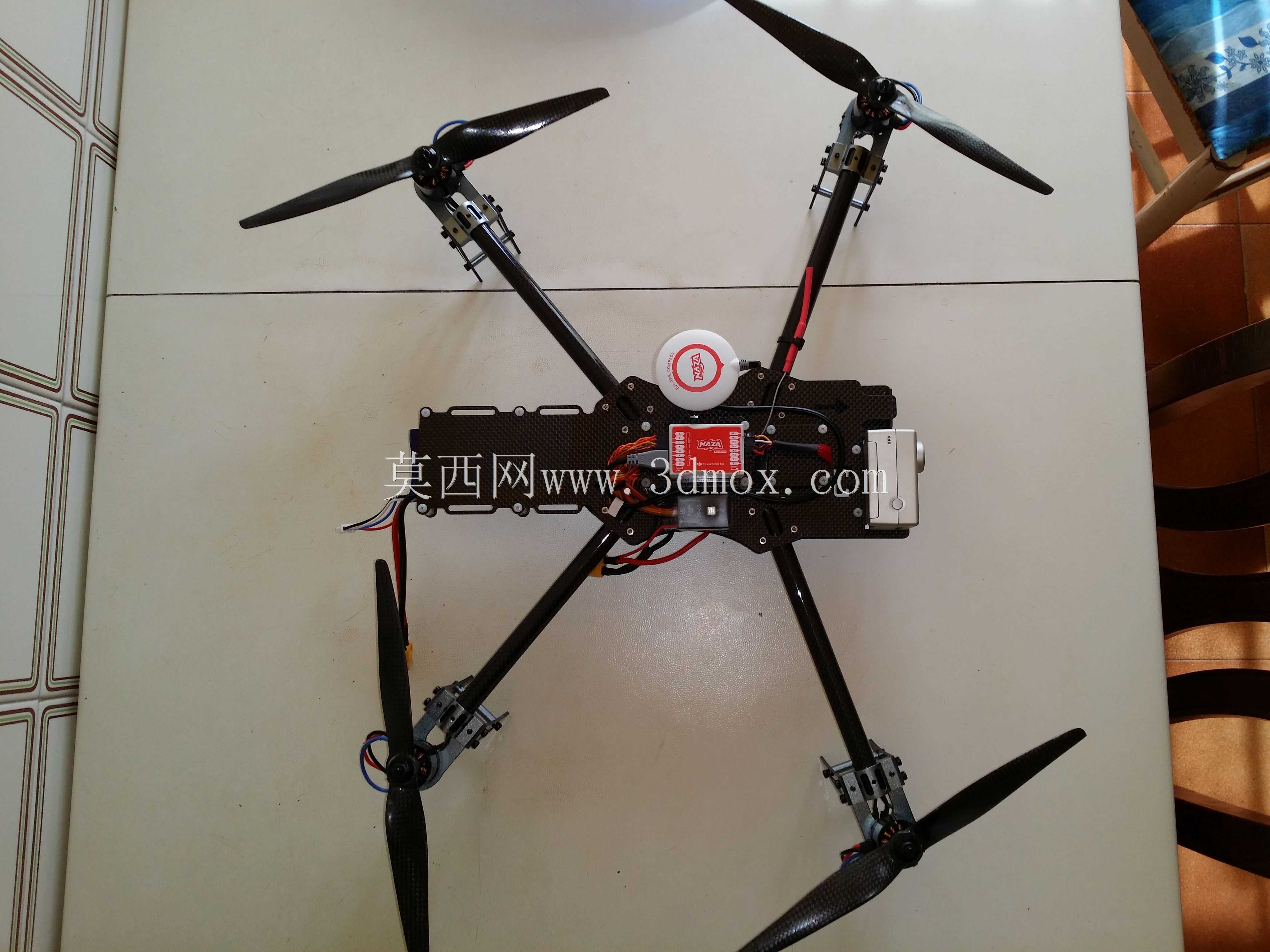

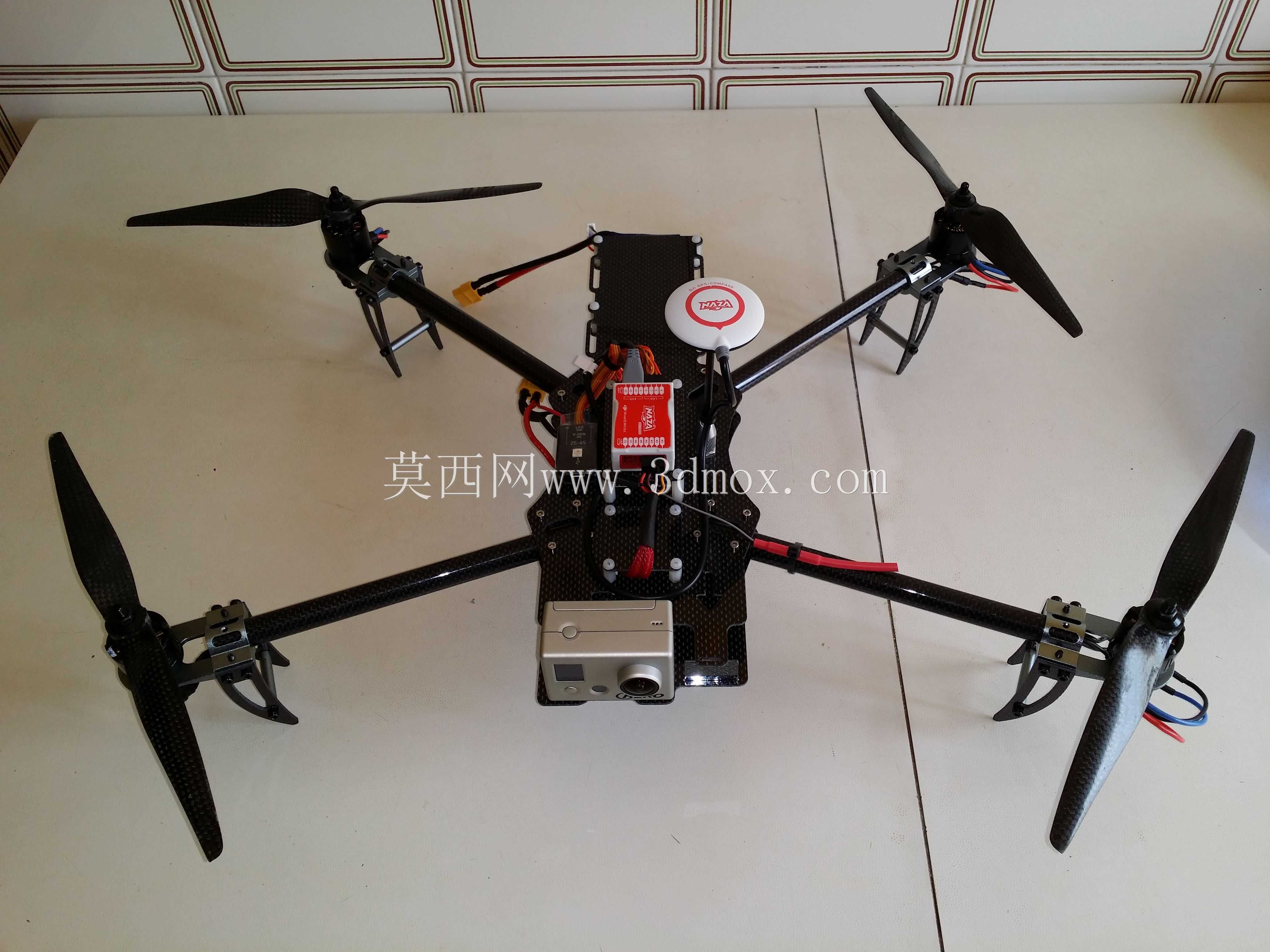

在功能特性上，该机架对主框架结构做了适配性修改，调整了机臂安装位的结构强度与连接角度，能够稳定支撑改装后的Talon机臂，机臂采用碳纤维管材材质，在保证结构刚性的同时尽可能降低自身重量，提升飞行续航表现。机架中心板采用分层堆叠设计，上层预留了GPS模块的安装位，可将圆形GPS模块水平固定在中心区域最高处，避免金属结构、电子元件对卫星信号产生遮挡，保障飞行定位精度；中层区域预留了飞控板、电调、电源分线板的安装空间，走线槽位沿机臂方向延伸，可将电调输出线、电机电源线规整收纳在机臂内部或沿臂身固定，减少飞行过程中的风阻，同时避免线材晃动干扰飞控传感器的工作状态；下层预留了航拍相机的挂载位，可直接固定轻量化运动相机，安装位做了减震结构预留，能够降低飞行过程中电机震动传递到相机端，保障航拍画面的清晰度。

设计思路上，该机架优先保障飞行稳定性与拓展兼容性，机臂与中心板的连接采用快拆式锁紧结构，既能够保证飞行过程中机臂连接的牢固性，也可在机臂受损时快速更换备件，降低维护成本。起落架采用轻量化高强度塑胶材质，安装在机臂末端下方，预留了足够的离地高度，既能够在降落时缓冲冲击力保护中心板挂载的相机与电子元件，也不会额外增加过多飞行负载。机架的安装边界充分考虑了常用电子配件的尺寸适配，中心板安装区域可兼容主流的开源飞控、常见规格的电调与锂电池，机臂管径适配标准尺寸的无刷电机安装座，无需额外打孔改装即可完成常规动力套装的装配，机臂展开后的整体尺寸兼顾了飞行灵活性与抗风能力，既能够在狭小空间内完成起降转向，也可在中等风力环境下保持飞行姿态稳定，适合日常户外航拍、小范围场地巡检等作业场景使用。
