Y6型六旋翼无人机机架结构设计

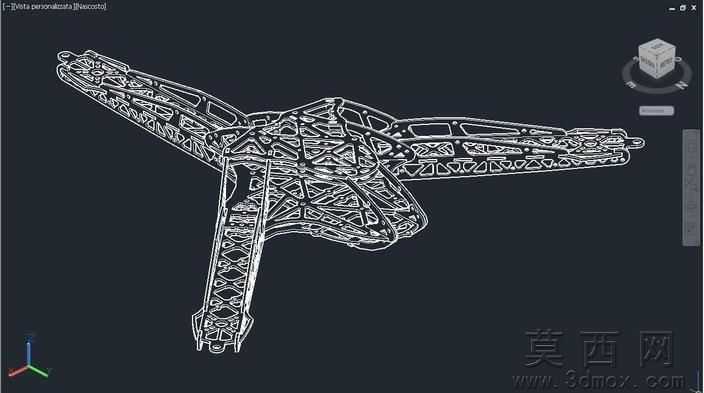

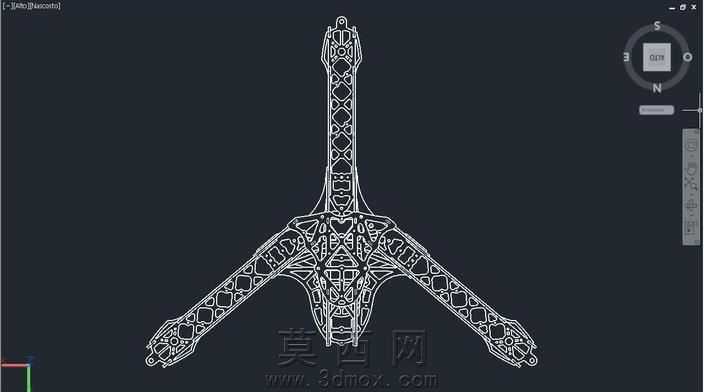

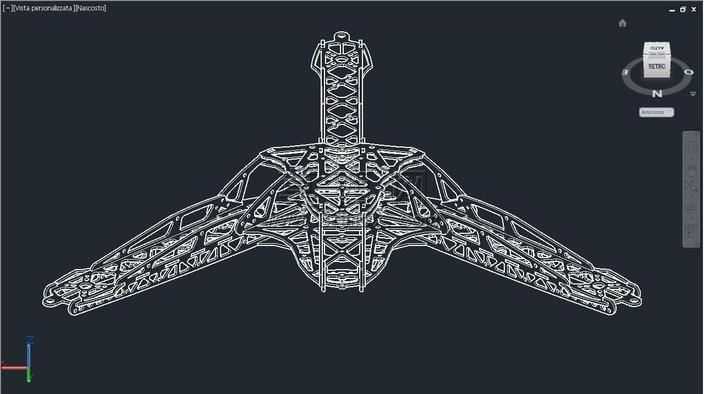

本作品为Y6布局六旋翼无人机的机架三维结构设计，整体采用三臂式对称布局，单臂末端设置上下双旋翼安装位，总计六个动力安装点位，适配六轴多旋翼飞控系统的动力排布逻辑。建模过程中以结构轻量化与力学承载性能为核心设计目标，主体机架采用一体化桁架式镂空结构，通过参数化建模完成整体轮廓的勾勒，对机臂的受力路径进行了拓扑优化，在保证机臂抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料余量，有效降低机架整体自重，提升无人机的载荷能力与续航表现。

建模阶段对机架的各个功能分区做了精细化的结构拆分：机身中心区域设置了飞控板、电池、电调等核心元器件的安装定位槽位，预留了标准的螺丝安装孔位与走线通道，方便内部线路的规整排布，避免飞行过程中线路晃动干扰传感器工作；机臂部分采用渐变式截面设计，从机身连接处向臂端逐步收窄，搭配连续的三角形镂空网格结构，在分散飞行时机臂受到的振动载荷的同时，减少飞行过程中的空气阻力；臂端的动力安装座设计有适配标准电机的安装孔距，预留了螺旋桨的安全转动间隙，同时做了局部加厚处理，抵消电机运转时产生的高频振动，提升飞行稳定性。

材质设计上，机架主体预设为碳纤维复合板材的材质属性，渲染时还原了碳纤维材料特有的编织纹理与哑光质感，金属安装件部分赋予阳极氧化铝合金的材质表现，通过光影渲染突出结构的层次感与精密感，清晰展现各个镂空结构的排布逻辑与连接部位的细节特征。整体结构设计兼顾了组装便捷性与结构可靠性，所有连接点位均做了圆角过渡处理，避免应力集中导致的结构断裂问题，适配航拍、巡检等多种场景下的六旋翼无人机改装需求，可直接用于激光切割或3D打印的生产加工参考。
