右侧可调液压制动操纵臂结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:292161
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计
  • 右侧可调液压制动操纵臂结构设计

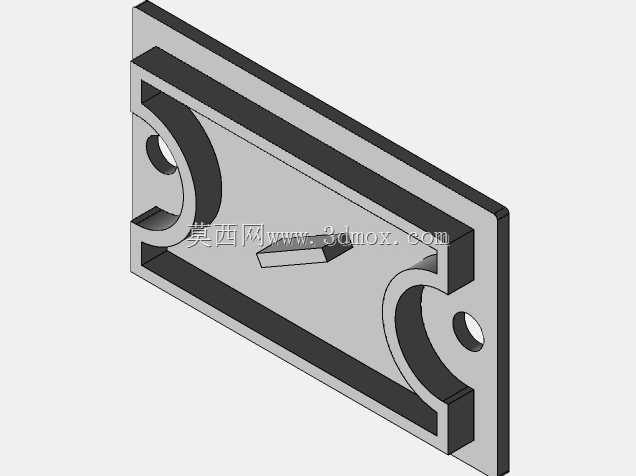

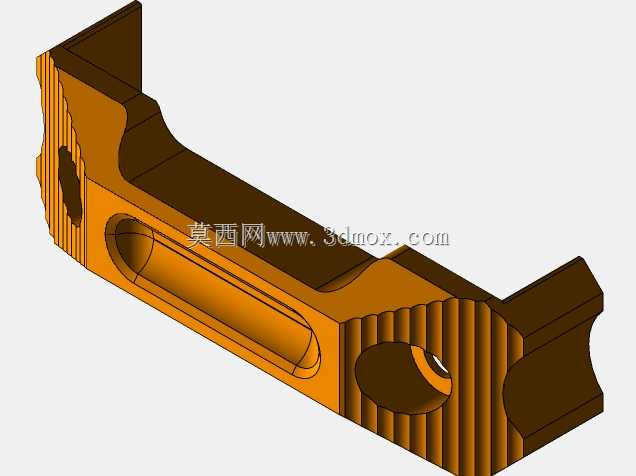

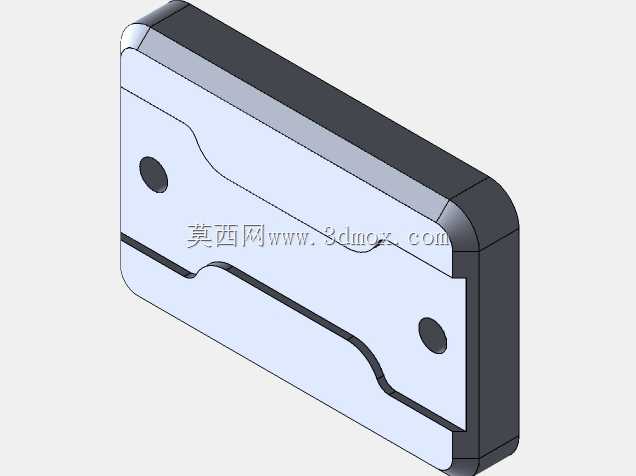

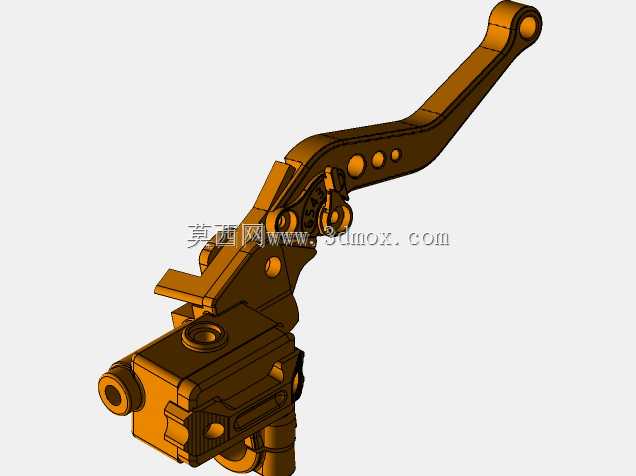

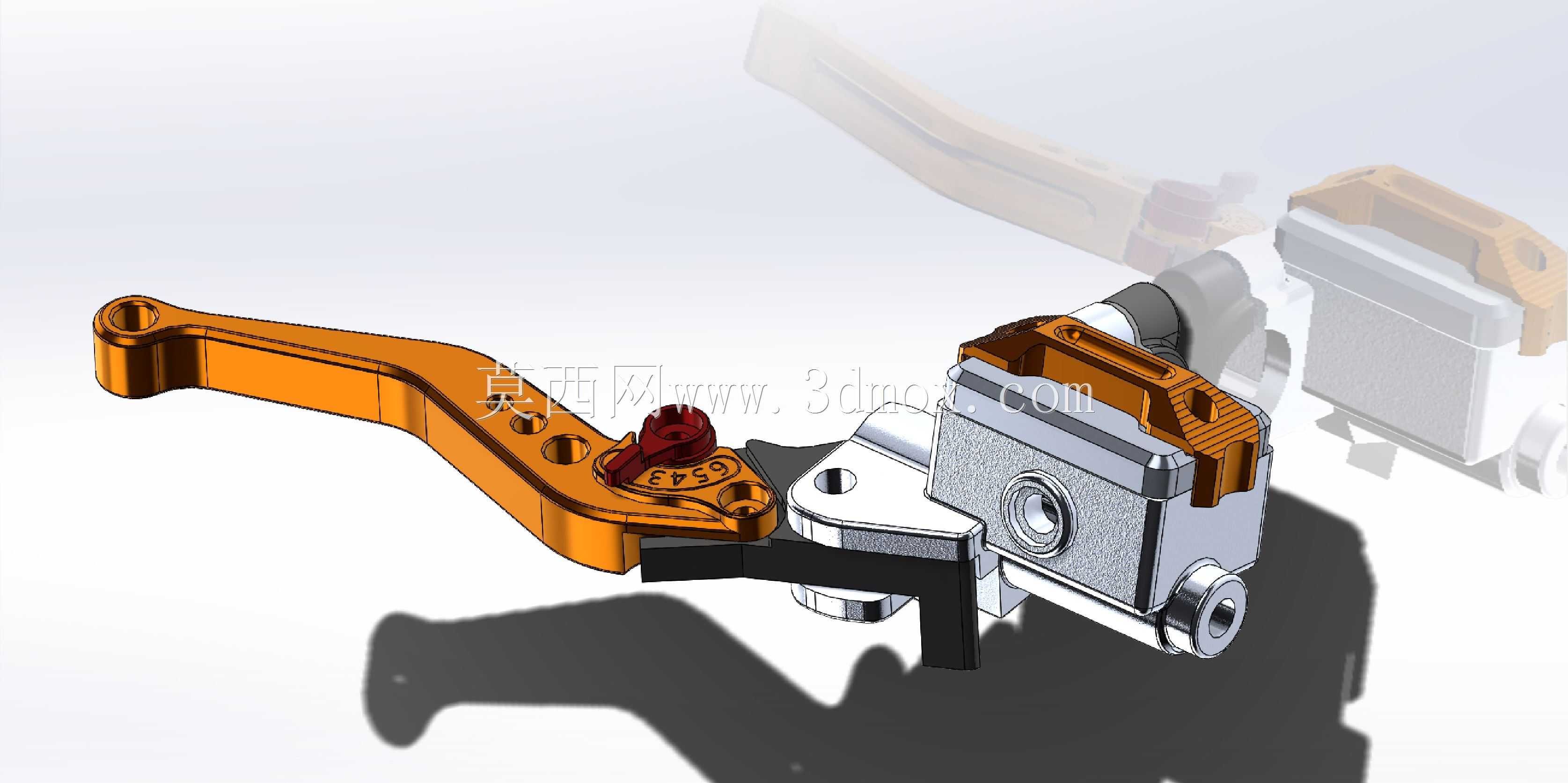

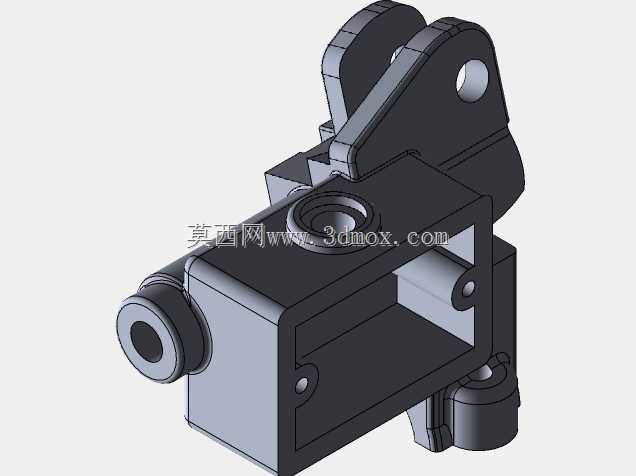

该制动操纵臂主要适配乘用车辆、轻型工程机械的液压制动回路,安装于车把或驾驶舱侧方操纵区域,是驾驶人员直接施加制动力的交互部件,承担人力输入到液压压力转换的前端传力功能。日常使用场景中,驾驶人员捏压操纵臂时,臂体绕固定转轴转动,推动制动主缸活塞建立液压,驱动轮边制动卡钳完成制动动作,右侧安装的布局适配多数右利手操作习惯,也符合常规车辆操纵件的布置逻辑。

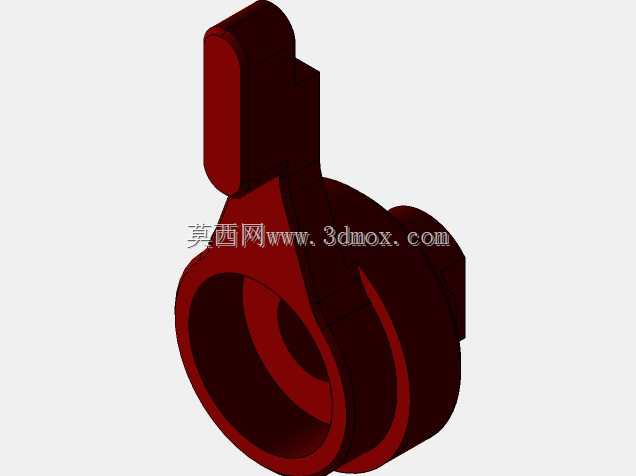

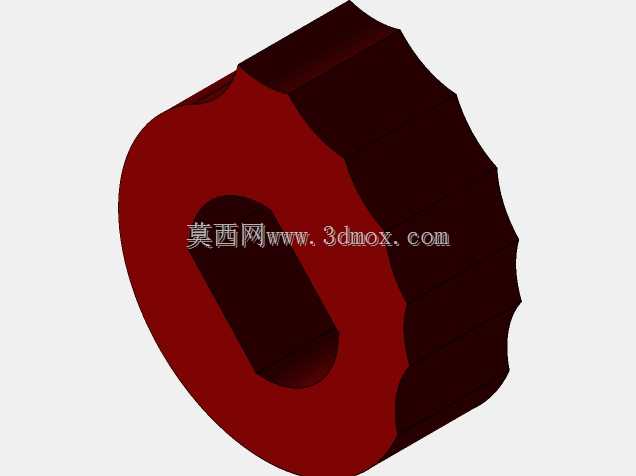

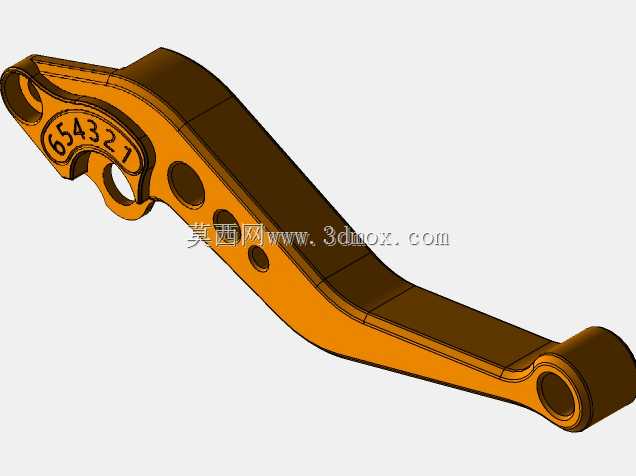

设计阶段优先考虑操作力的线性传递,臂体采用变截面杠杆结构,从握持端到转轴安装位的截面逐步加厚,既保证捏压时的结构刚度,避免受力后出现过大弹性形变影响制动脚感,又通过镂空减重孔去除非受力区域的多余材料,降低部件整体重量。调节结构集成在臂体与主缸推杆的连接位置,通过带自锁的调节旋钮改变推杆初始间隙,可适配不同使用周期内制动片磨损后的行程补偿需求,无需拆解部件即可完成操纵行程的微调,日常维护调整无需专用工具。

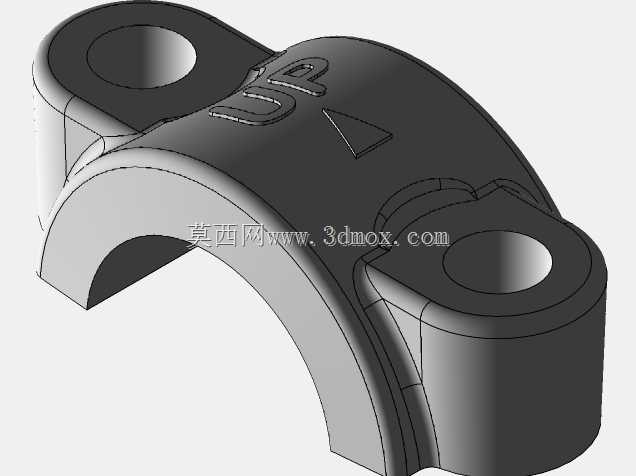

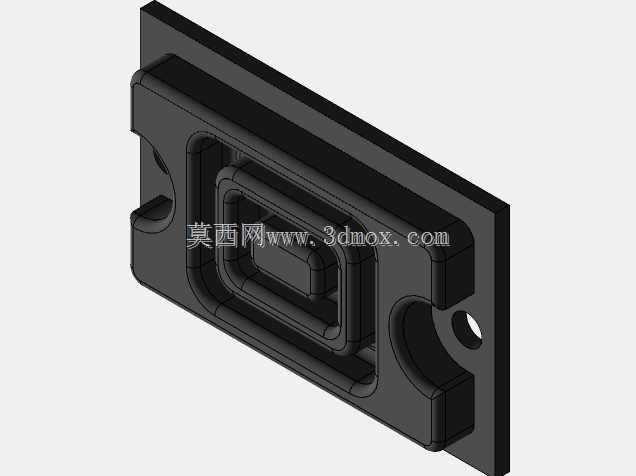

安装边界上,臂体的转轴安装孔与主缸安装座的同轴度公差控制在0.05mm以内,避免转动过程中出现卡滞;臂体转动的极限角度预留15°的超程余量,防止制动到极限位置时臂体与周边安装件发生硬碰撞。握持区域的曲面贴合人体手指自然弯曲弧度,表面做防滑纹理处理,湿手操作时也能保证足够的摩擦力,不会出现打滑脱手的情况。臂体与主缸连接的铰接位置采用耐磨衬套,长期反复转动下的磨损量控制在极低水平,延长部件的整体使用寿命。液压接口位置做了密封面强化处理,与主缸推杆的配合处设置防尘罩,阻挡泥沙、灰尘进入铰接区域,避免户外复杂工况下杂质磨损配合面导致的操作卡滞问题。

从结构受力来看,臂体的受力路径经过多轮仿真优化,最大应力集中区域出现在转轴加强筋位置,选用高强度铝合金材质即可满足强度要求,同时兼顾轻量化与耐腐蚀性能,表面阳极氧化处理后可适应雨天、盐碱路段等恶劣使用环境,不会轻易出现锈蚀失效的问题。
