320毫米直径摩托车浮动式通风制动盘

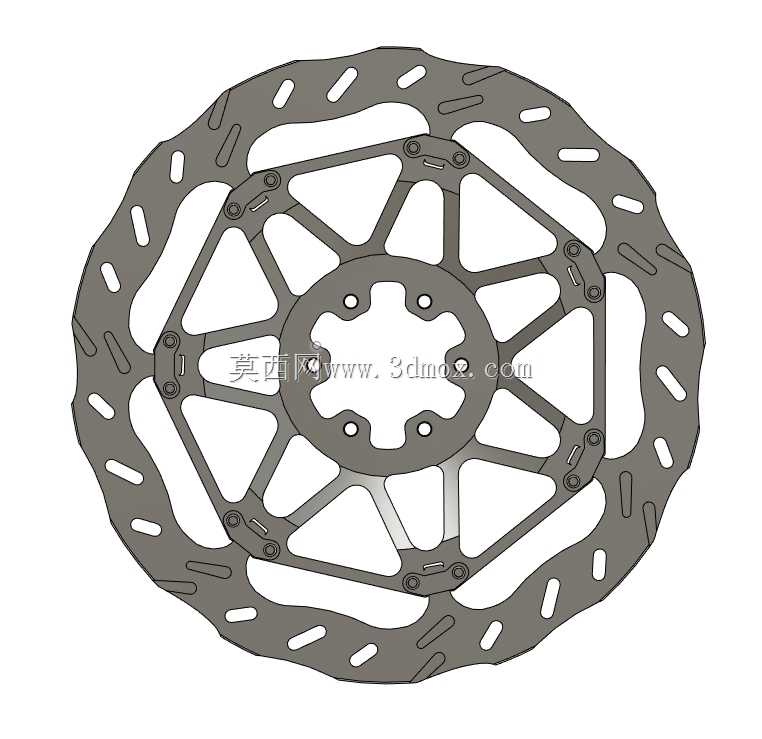

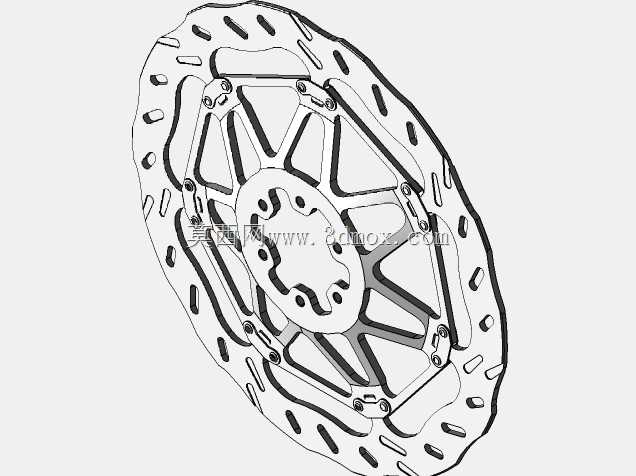

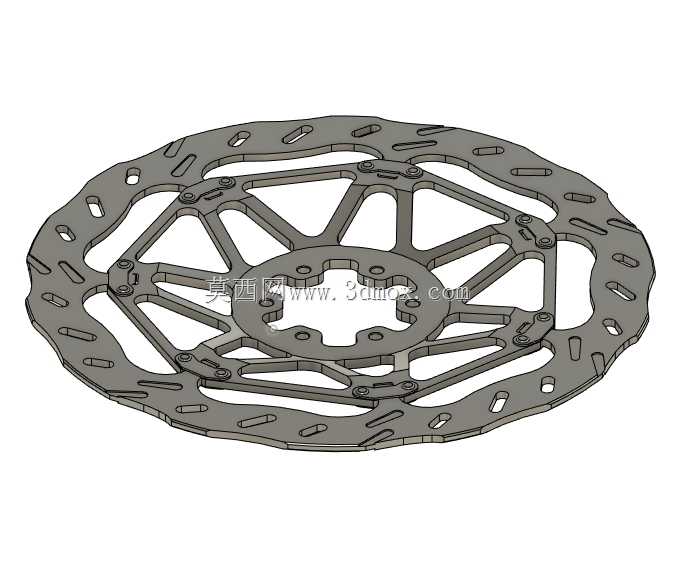

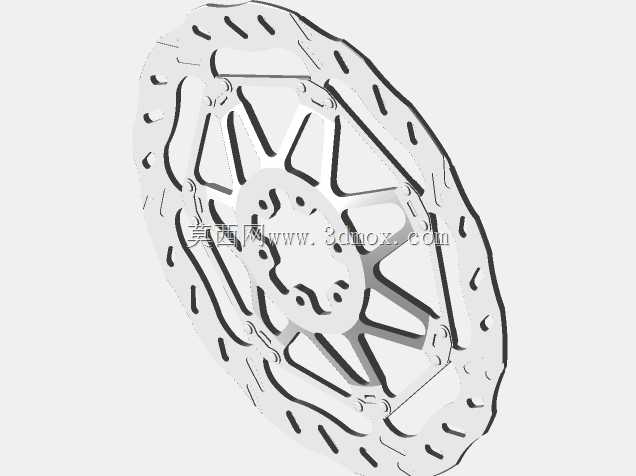

这款直径320毫米的盘式制动部件，主要适配大排量街车、赛道改装摩托车的前轮制动系统，也可用于同规格沙滩车、轻型越野车辆的制动升级，在高频制动、连续下坡、赛道急刹的工况下能维持稳定的摩擦系数，避免热衰减带来的制动力下滑。从结构设计来看，它采用分体浮动式结构，中心安装座与外摩擦环通过浮动铆钉连接，制动过程中摩擦环受热膨胀时可沿径向小幅位移，不会因热变形导致盘体翘曲、刹车抖动，中心花键式安装位匹配常见的前轮轮毂安装孔位，安装时需保证盘体端面跳动量控制在0.1mm以内，否则会出现刹车异响、刹车片偏磨的问题。外摩擦环采用波浪形外轮廓，边缘开有斜向通风槽与镂空散热孔，车辆行驶时气流可顺着槽道快速穿过盘体表面，带走制动摩擦产生的热量，相比同尺寸实心制动盘，连续制动10次后的盘面温度可降低15%左右，同时镂空结构也能减轻整体重量，降低前轮簧下质量，提升转向响应灵敏度。中心支撑部分采用三角辐条式镂空结构，在保证安装座结构强度、承受制动扭矩的前提下尽可能去除冗余材料，辐条的受力角度经过优化，制动时的剪切力可均匀分散到各个安装孔位，不会出现应力集中导致的辐条断裂问题。摩擦环表面的开槽设计还能在制动时刮除刹车片表面的磨屑与粉尘，避免粉尘在摩擦面堆积导致制动力下降，雨天行驶时也能快速排走盘面的水膜，缩短湿滑路面的制动距离。设计过程中需要严格控制摩擦环的厚度公差、平面度，以及浮动铆钉的连接松紧度，过紧会失去浮动补偿热变形的作用，过松则会导致行驶过程中盘体异响，安装边界上需匹配对应规格的刹车卡钳安装位，保证刹车片与摩擦环的有效接触面积达到90%以上，才能发挥出最佳制动效果。
