日野商用车品牌标识立体结构设计

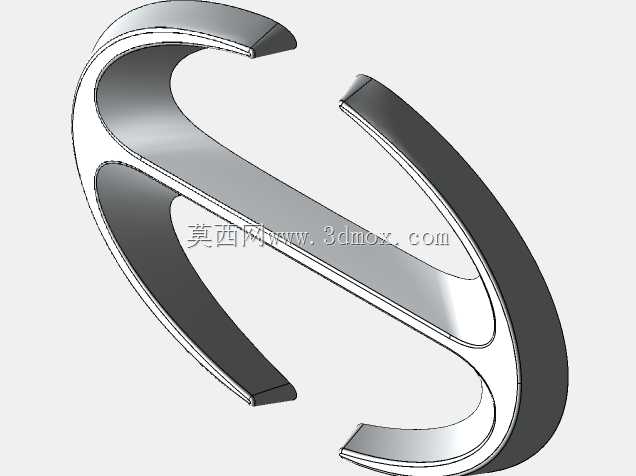

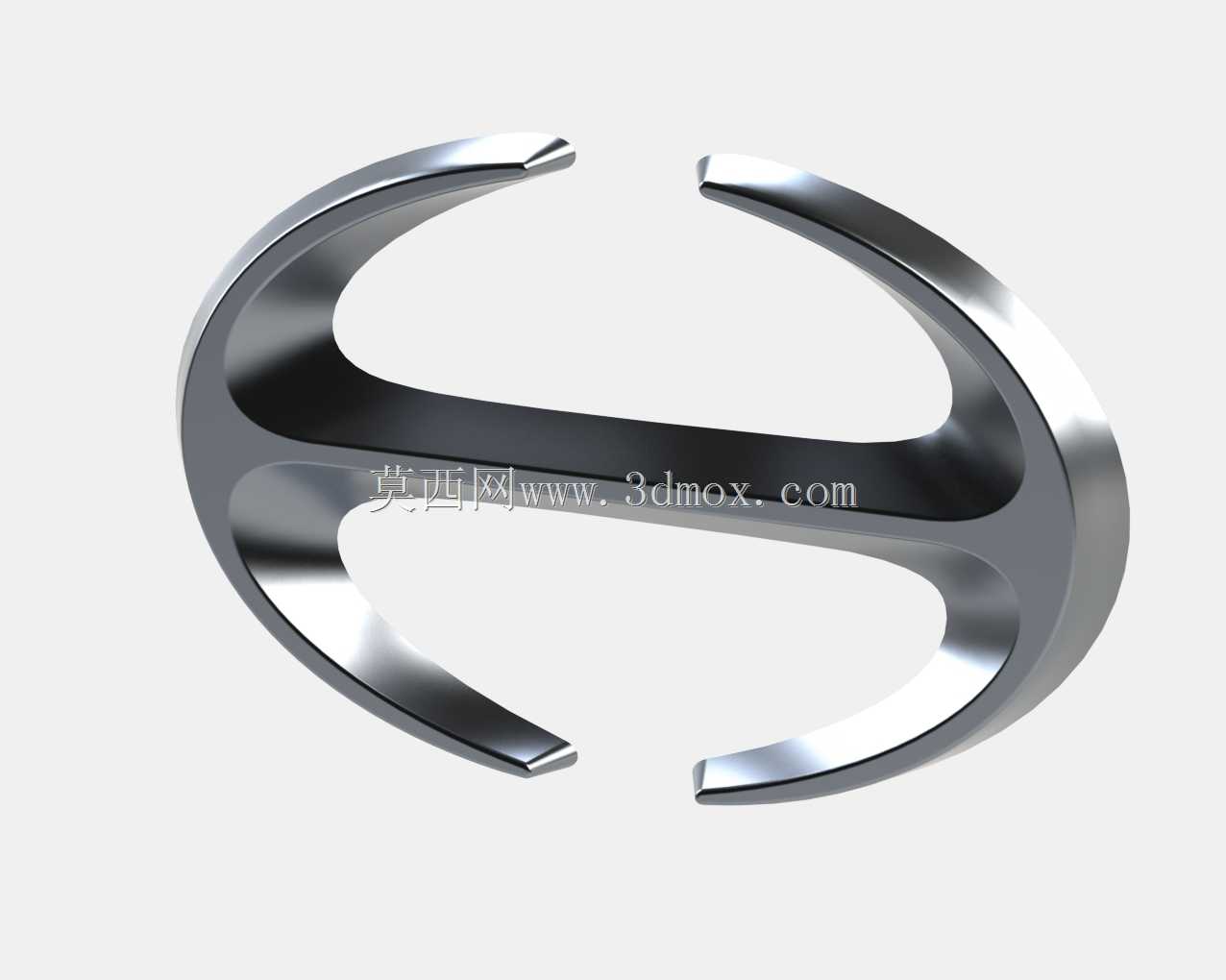

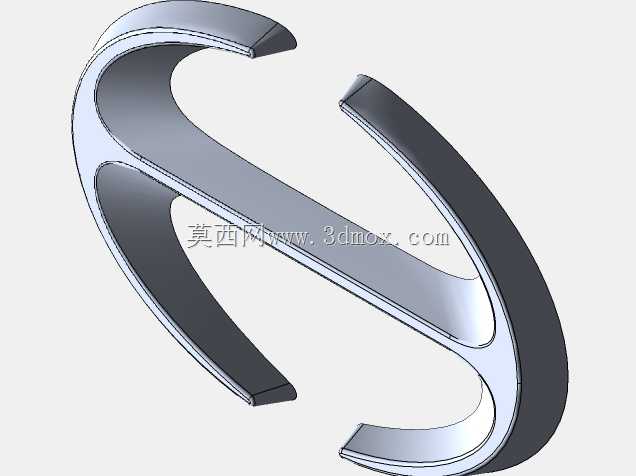

这款日野品牌标识的立体结构设计，主要面向商用车前脸格栅区域的安装场景，同时可适配商用车服务站点形象墙、品牌周边展示道具的配套使用需求，在车辆出厂前装、售后配件替换、品牌线下展示三类场景中都能匹配对应的安装要求。从实际功能来看，该标识除了承担品牌视觉识别的核心作用外，立体曲面结构在车辆行驶过程中可引导迎面气流沿标识表面平顺流过，减少前脸局部紊流产生的风噪，同时金属质感的曲面处理可降低长期日晒雨淋带来的漆面老化、积垢附着问题，日常清洁维护仅需常规擦拭即可保持外观整洁。设计过程中优先还原了日野品牌标识的对称弧形特征，整体采用中心对称的环形断开式结构，中间横向连接段做了渐变厚度处理，边缘位置做了R2.5的圆角过渡，既避免锐边带来的安装划伤风险，也能让光线在曲面表面形成连续的金属反光带，提升视觉辨识度。安装边界方面，标识背部预留了3个均匀分布的定位柱，对应车辆格栅上的标准安装孔位，定位柱直径4mm，突出安装基面6mm，安装时仅需对准孔位推入后卡接固定，无需额外打胶即可保证车辆在120km/h时速行驶时标识不出现松动脱落，整体外轮廓最大宽度185mm，最大高度142mm，最厚处18mm，可完美适配日野现有重卡、轻卡车型的前脸格栅安装位，不会与周边的格栅饰条、雷达探头、进气口结构产生干涉。建模过程中对曲面的G2连续性做了反复校验，确保所有弧形过渡面无曲率突变，渲染后的金属镀铬质感与实车装配效果一致，结构设计阶段也考虑了注塑成型的工艺要求，所有壁厚保持均匀的2.5mm厚度，背面设置了4条加强筋连接外轮廓与中心连接段，避免注塑冷却过程中出现缩痕、翘曲变形，同时加强筋的走向也与标识受力方向一致，可承受常规高压水枪冲洗的冲击力，不会出现结构断裂问题。
