电动越野摩托尾灯固定安装支架结构

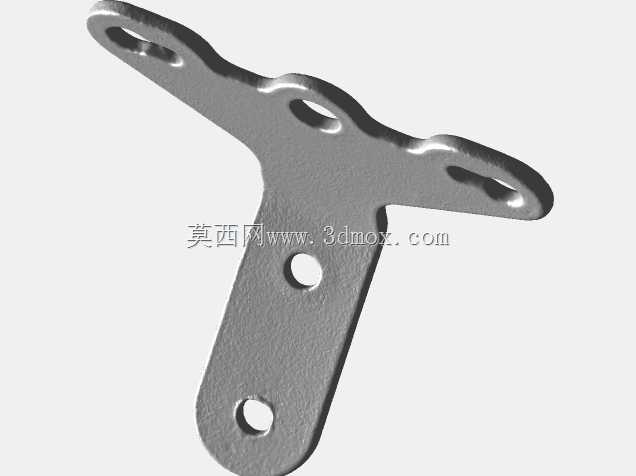

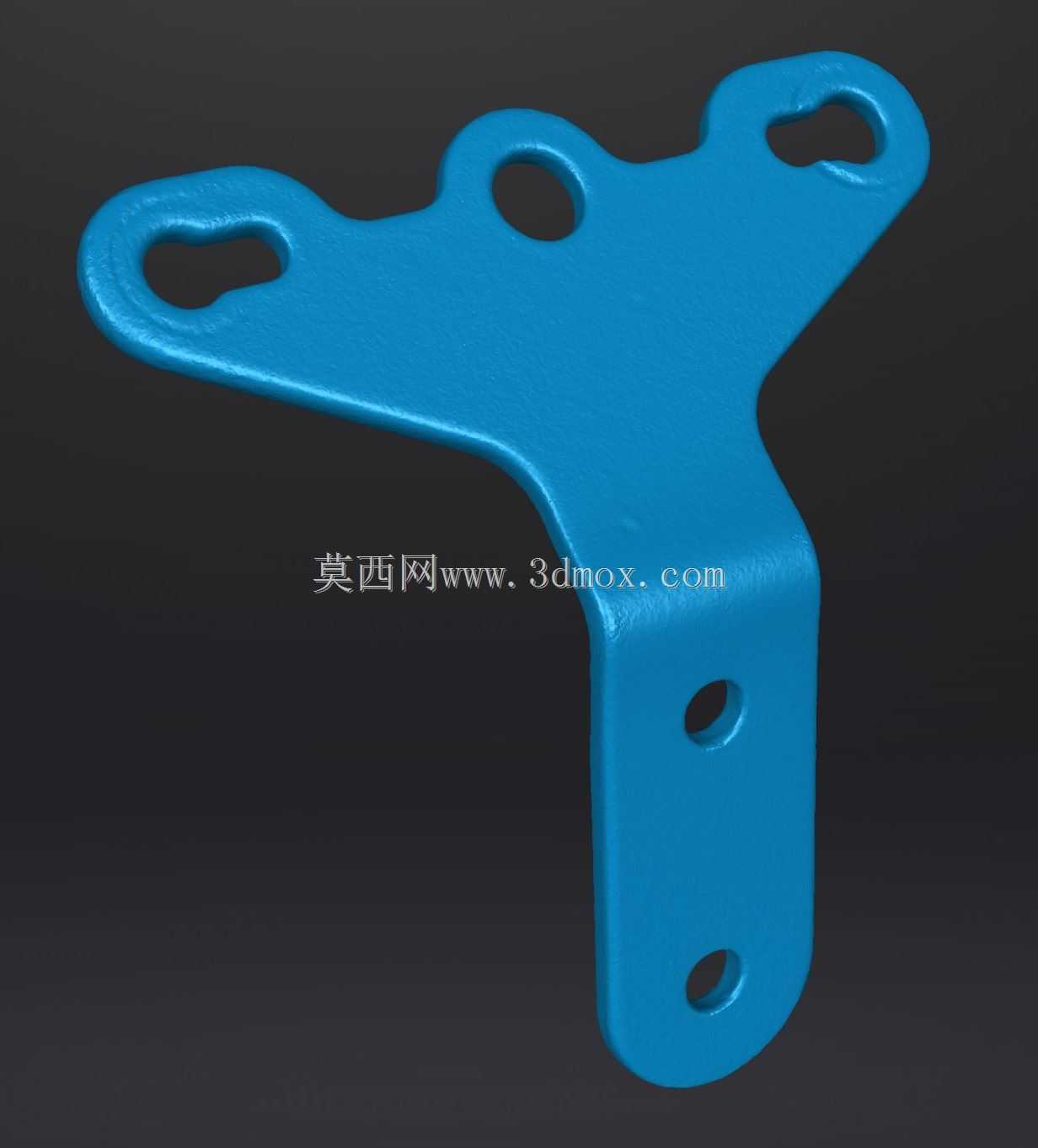

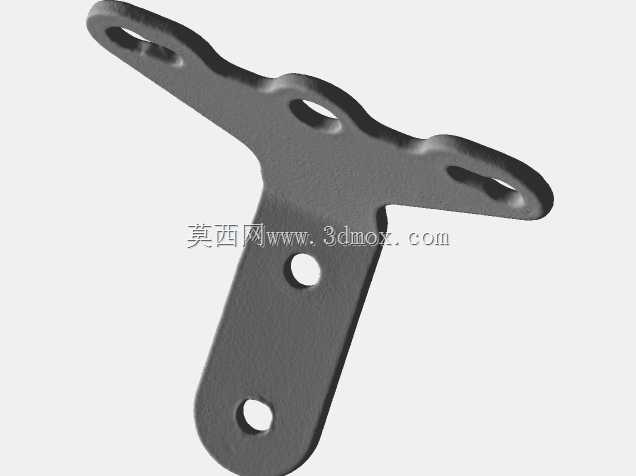

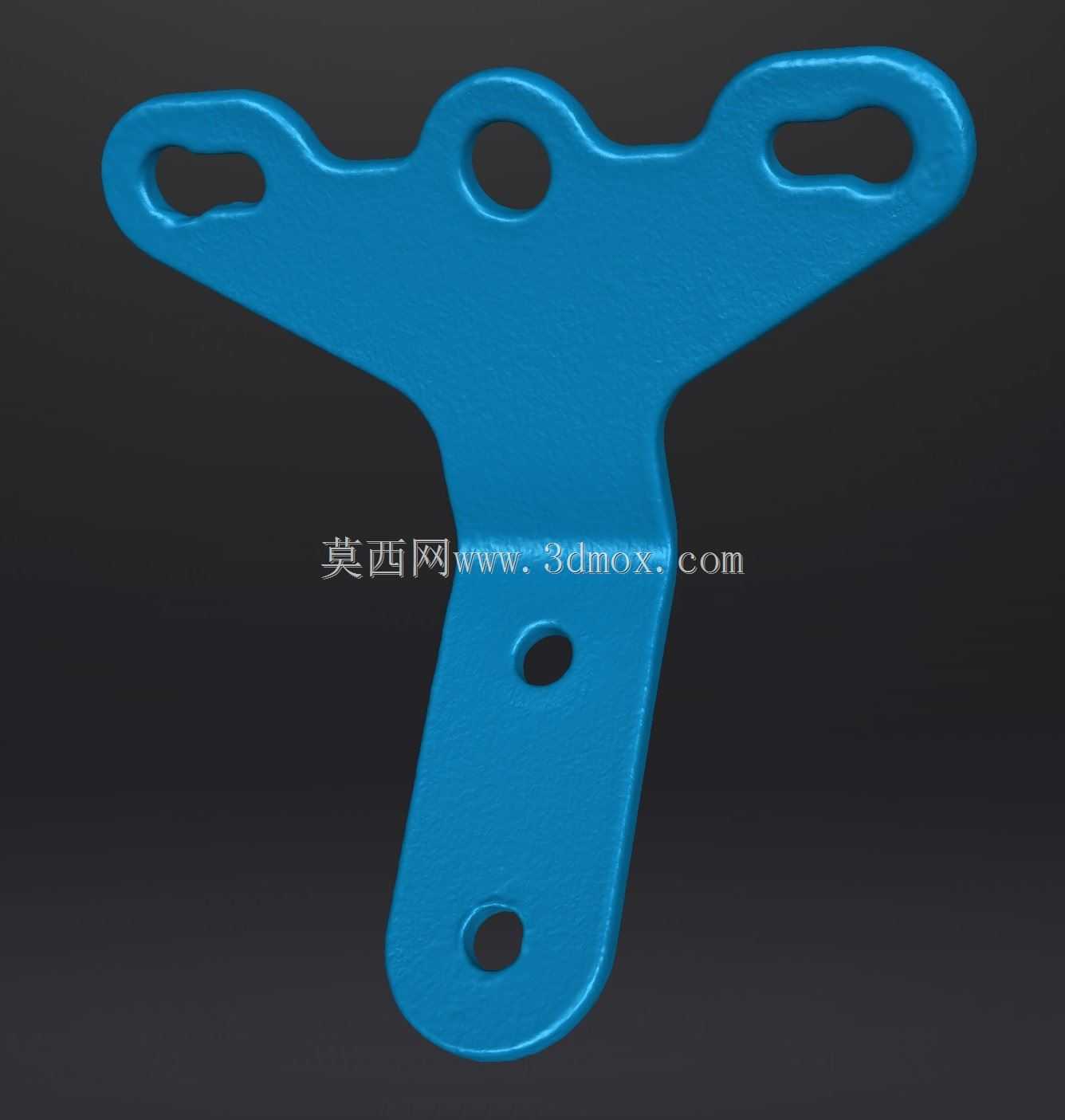

该支架应用于轻型电动越野车辆的尾部照明系统安装场景，适配Sur Ron与Segway X160、X260系列车型的座椅底部安装位，核心作用是为尾部尾灯提供可靠的刚性固定支撑，避免车辆在非铺装路面行驶时，尾灯受颠簸振动出现松动、移位甚至脱落的问题。从结构设计来看，支架采用L型折弯成型结构，水平翼面设置三个安装孔位，其中两侧为长圆孔设计，可在装配时提供±2mm的位置调整余量，抵消车架焊接公差、尾灯安装座加工公差带来的装配偏差，中间圆孔为定位基准孔，装配时先穿入定位销锁定支架与车架的相对位置，再锁紧两侧固定螺栓，能有效降低装配难度，减少现场配孔的工作量。垂直折弯面设置两个同轴圆孔，用于固定尾灯总成，孔位间距匹配对应车型尾灯的安装脚距，折弯处做了圆角过渡处理，避免折弯应力集中导致支架在长期交变载荷下出现断裂，同时折弯圆角不会割破尾灯的接线绝缘层，降低线路短路风险。从安装边界来看，支架整体厚度适配常规轻型越野车辆尾部钣金的安装间隙，水平翼面的轮廓做了切角收边处理，不会与座椅底部的线束、坐垫支撑筋产生干涉，垂直安装面的伸出长度经过匹配，安装后尾灯的照射角度符合非机动车道路照明的后向警示要求，不会出现角度过高照射后车驾驶员视线、或是角度过低照射范围不足的问题。该结构是通过三维扫描逆向获取的实物数据，还原了量产件的实际尺寸特征，不同精度等级的扫描数据可适配不同的使用场景：高精度数据可用于开模复刻、受力仿真分析，中等精度数据可用于整车装配干涉检查、维修件的测绘替换，低精度数据可用于整车数字样机的可视化展示、装配流程模拟。在实际维修与改装场景中，该支架的孔位参数也可作为改装后尾灯的适配参考，当更换不同型号的尾灯时，可基于现有支架的安装孔位做转接板设计，无需在原车车架上额外打孔，避免破坏车架的防腐层与结构强度。支架的材质适配常规钢制冲压或铝合金压铸工艺，量产时可根据整车重量控制要求、成本预算选择对应材料，钢制件做喷塑处理即可满足户外使用的防腐要求，铝合金件做阳极氧化处理可在降低重量的同时保证足够的结构强度，两种工艺都能实现批量低成本生产。
