SurRonSegwayX160X260后制动卡钳安装支架

这款支架是适配Sur Ron与Segway X160、X260车型的后制动卡钳固定构件，核心作用是将后制动卡钳稳定锁附在车辆后摇臂对应安装位，是碟刹制动系统里传递制动力、保证卡钳与制动盘同轴度的关键受力零件。从实际装车场景来看，这类越野电动两轮车常面对非铺装路面的颠簸、飞跳冲击，制动过程中卡钳会受到制动力矩带来的交变载荷，支架的结构刚性直接决定制动时卡钳是否会出现偏移、抖动，甚至影响制动盘的偏磨情况与制动手感的一致性。

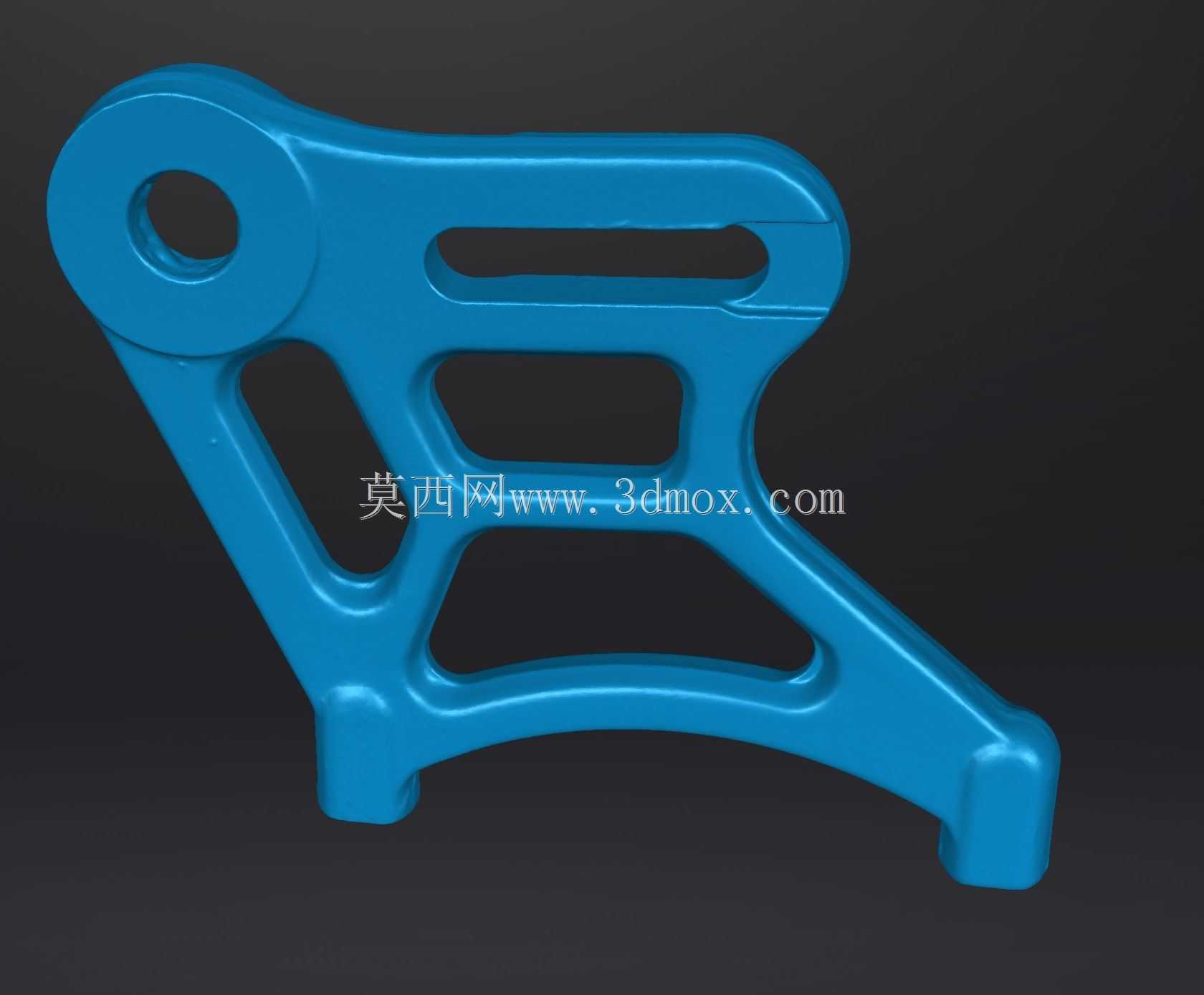

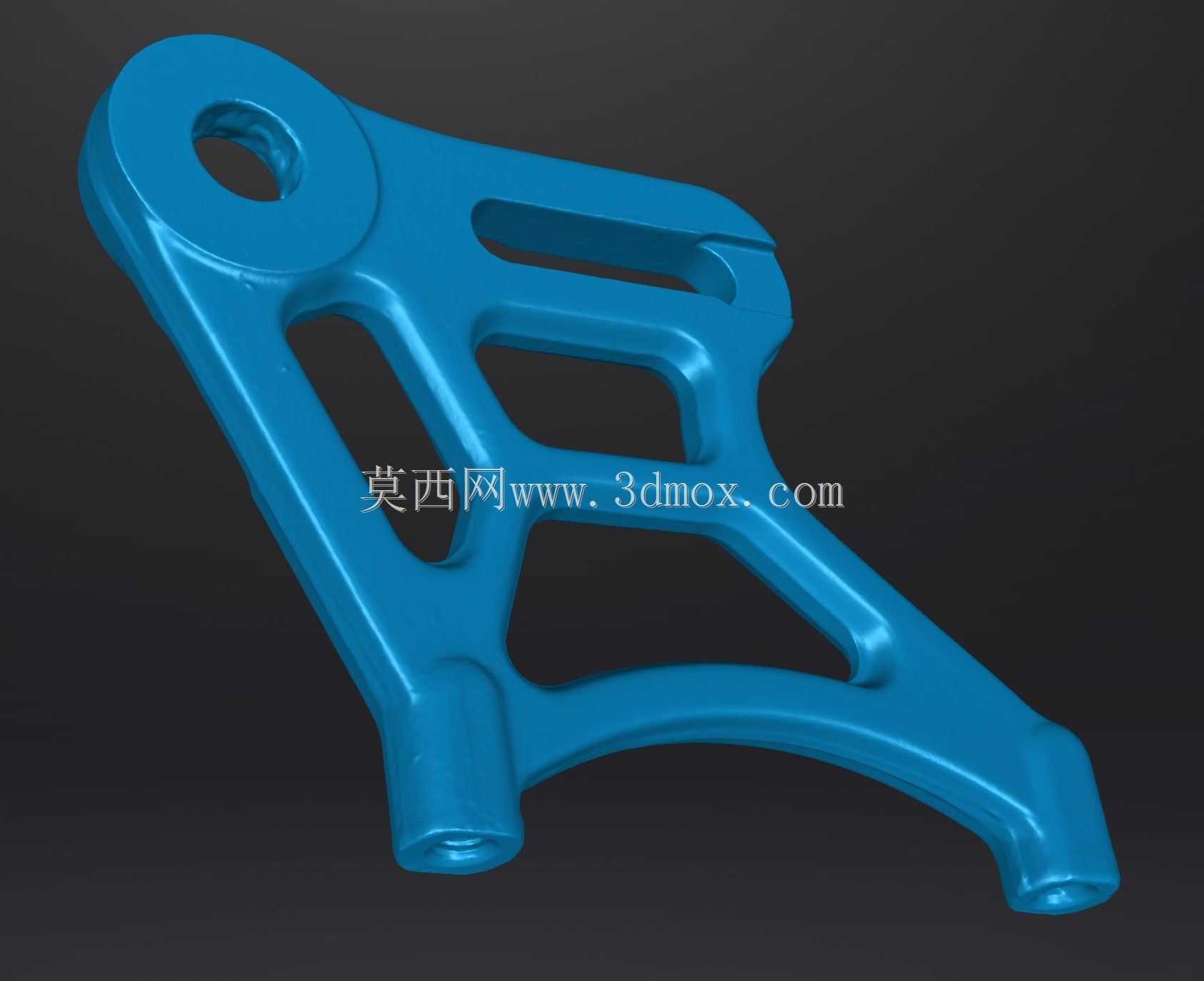

从结构设计上看，整体采用镂空式的异形悬臂结构，并非等厚的实体板材，这是在保证结构强度的前提下做的轻量化优化——上端的大圆孔是摇臂侧的主铰接安装位，孔位周边做了加厚的凸台处理，用来分散铰接点的集中应力，避免长期受冲击出现孔位失圆、开裂的问题；下端两个带沉台的柱位是卡钳的固定安装点，两个安装点的中心距、端面平面度都严格匹配对应卡钳的安装基准，保证装车后卡钳的摩擦片工作面与制动盘端面完全平行，不会出现偏磨、拖刹的问题。中间的几处镂空槽不是随意开设的，是通过拓扑优化去掉了低应力区域的冗余材料，既降低了零件的整体重量，又不会削弱主受力路径的结构强度，主受力筋的走向完全贴合从上端铰接点到下端卡钳安装点的力传递路径，让制动时的力矩能顺着筋条均匀分散到整个支架本体，避免应力集中。

安装边界方面，支架的安装孔位与摇臂、卡钳的配合公差控制在小间隙配合范围，既保证装配时的便利性，又不会因为间隙过大导致制动时出现旷量；支架与制动盘、后轮辐条之间预留了足够的安全间隙，即使在摇臂受冲击出现小幅形变、或者制动盘受热出现微量形变的情况下，也不会出现运动干涉。不同精度等级的扫描数据可以适配不同的使用场景：高精度原始扫描数据保留了零件的所有细节特征，适合用于逆向建模、改装件的开发设计，能精准还原原厂件的安装尺寸与结构细节；中低精度的数据可用于整车装配模拟、制动系统的运动干涉检查，不需要过高的细节精度就能满足装配验证的需求。

在实际的改装与维修场景中，这类支架的三维数据可以帮助从业者快速匹配替换件，或者基于原厂结构做强化改装——比如针对重度越野场景，可以在原有结构基础上对主受力筋做加厚处理，或者更换更高强度的材料，而不需要反复拆车测量尺寸，大幅缩短改装开发的周期。同时扫描模型严格按照1:1实车比例还原，单位统一为毫米，所有安装位的相对位置、孔位尺寸、轮廓边界都和实车零件完全一致，不需要额外做比例缩放就能直接用于结构设计、3D打印验证或者工装夹具的设计制作。
