汽车改装用高流量进气空滤总成结构

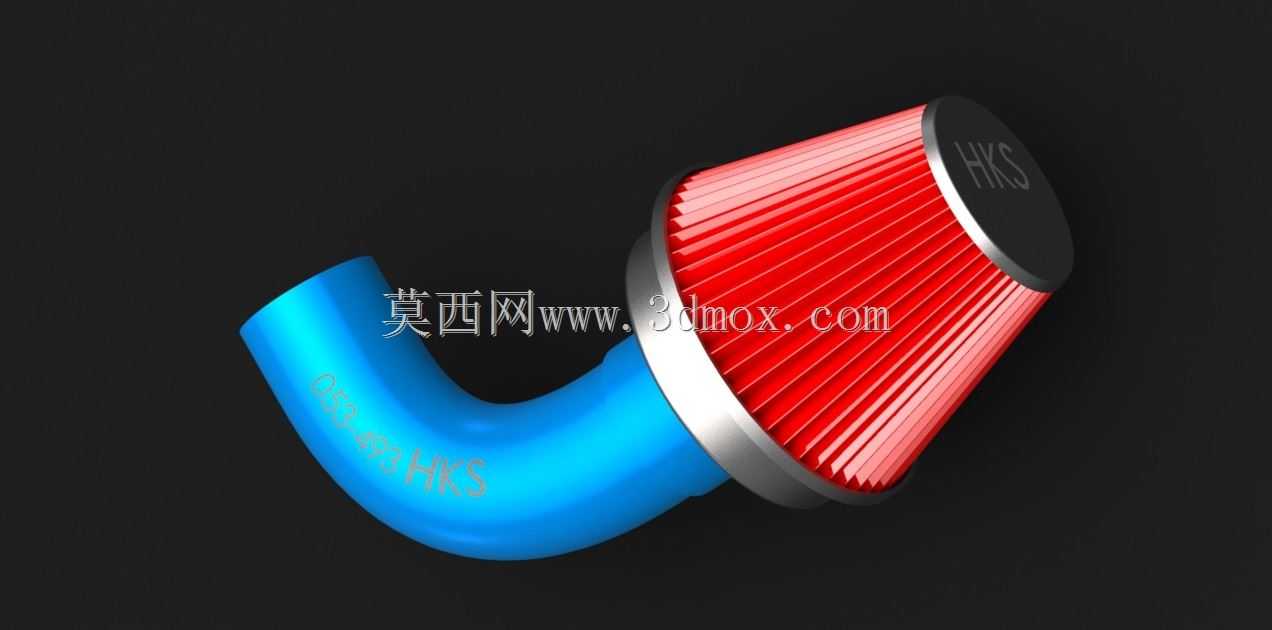

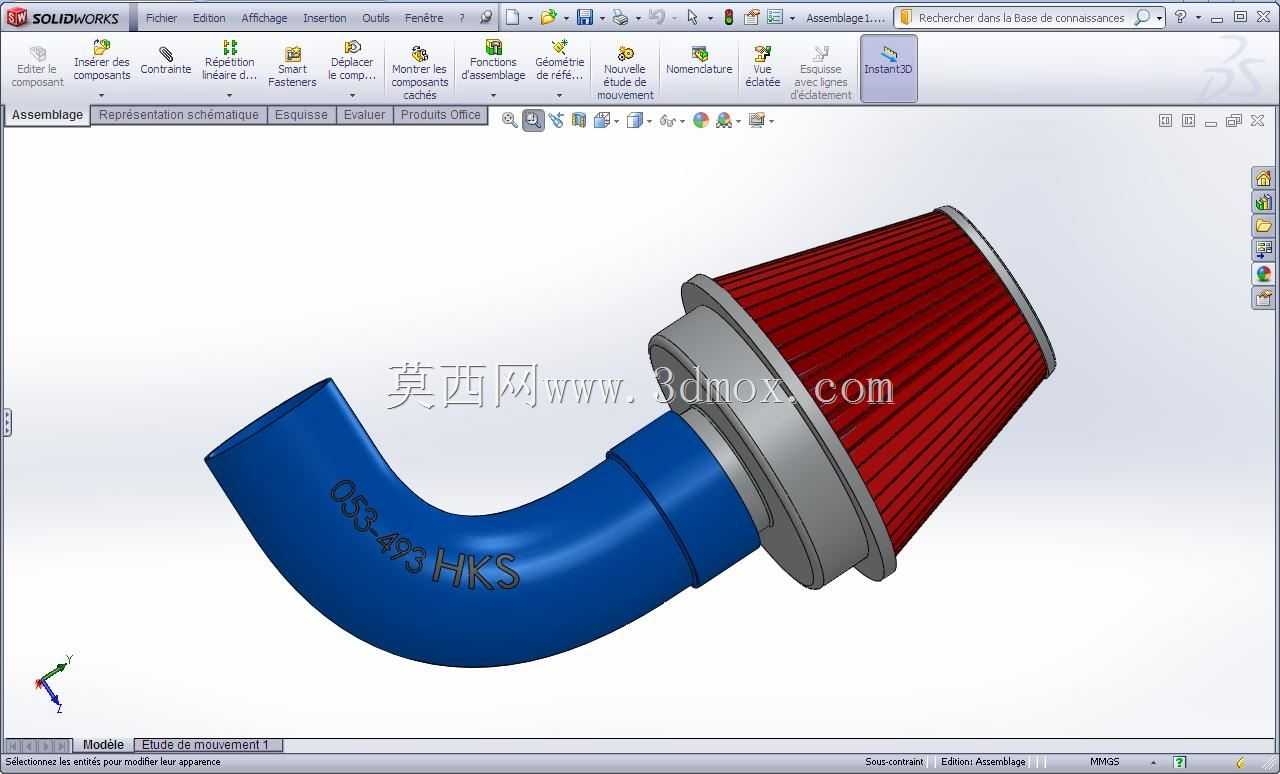

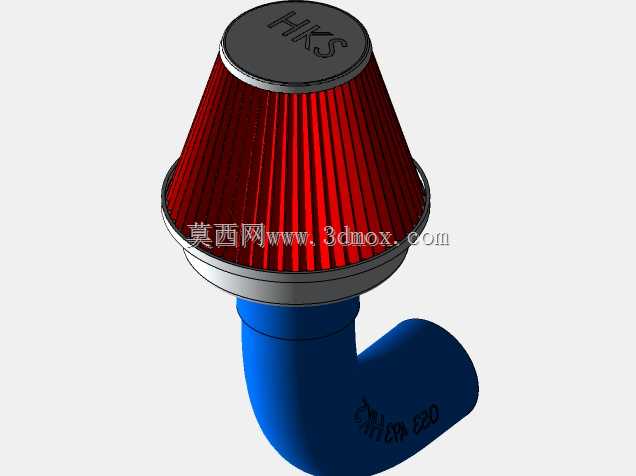

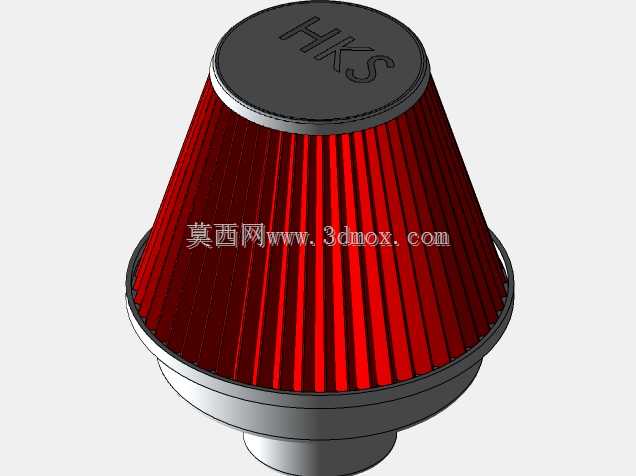

这套进气组件主要面向民用性能车改装场景，替换原厂 restrictive 的进气空滤结构，核心作用是降低进气阻力同时保证进入发动机燃烧室的空气洁净度，避免沙尘、硬质颗粒进入气缸造成缸壁、活塞环的异常磨损。从结构设计来看，弯管段采用90度大曲率圆弧过渡，没有出现直角弯折或者截面突变的结构，能最大程度减少进气过程中的涡流损失，让气流可以平顺流向节气门位置，弯管外壁预留的标识位既可以做品牌标识，也能在安装时作为对位参考，避免安装角度偏差导致的管路干涉。滤体部分采用锥形褶皱结构，相比原厂平板式空滤，有效过滤面积提升了近四成，褶皱的排布密度经过测算，既不会因为过密增加进气阻力，也不会因为过疏降低过滤精度，滤体两端的金属压边做了卷边处理，没有尖锐毛边，安装时不会割伤配套的橡胶密封套，也能保证滤体和端盖之间的密封可靠性，避免未经过滤的空气从接缝处漏入。端盖部分的平面度控制在0.1mm以内，和进气软管对接时可以完全贴合，不需要额外打密封胶就能保证负压下的密封效果。设计过程中优先考虑了安装边界的适配性，弯管的接口直径匹配市面主流改装车型的进气节气门口径，整体安装后的横向、纵向占用空间经过校核，不会和机舱内的电瓶、冷却水管、保险盒等现有部件发生干涉，不需要额外切割或者改动机舱原有结构，普通改装店借助常用套筒工具就能完成换装。滤材选用的是高透气性复合纤维材质，兼顾过滤效率和进气流量，日常使用场景下可以过滤掉绝大多数10微米以上的硬质颗粒，满足街道行驶的防护需求，同时相比纸质原厂空滤，可承受的进气流量上限更高，能匹配发动机升级后的进气量需求，在高转速区间不会因为进气供给不足导致动力输出迟滞。整套结构的重量控制也做了优化，弯管采用轻量化工程塑料材质，在保证结构强度、可承受进气负压不吸瘪的前提下，比同规格金属管路重量降低近六成，不会给车头增加额外的簧下质量负担，也不会因为长期机舱高温出现材质老化开裂的问题。
