可调阻力握力训练器结构设计

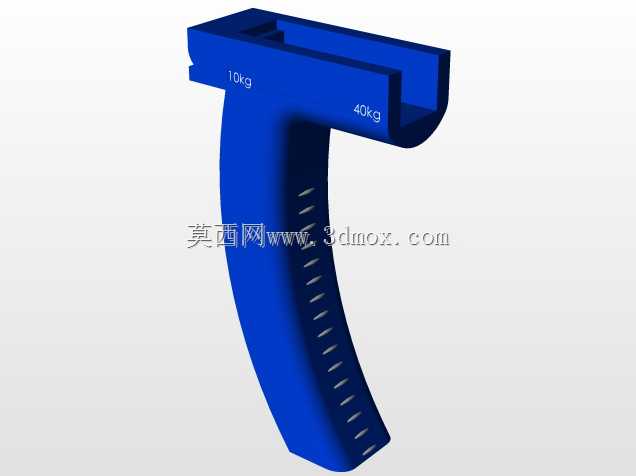

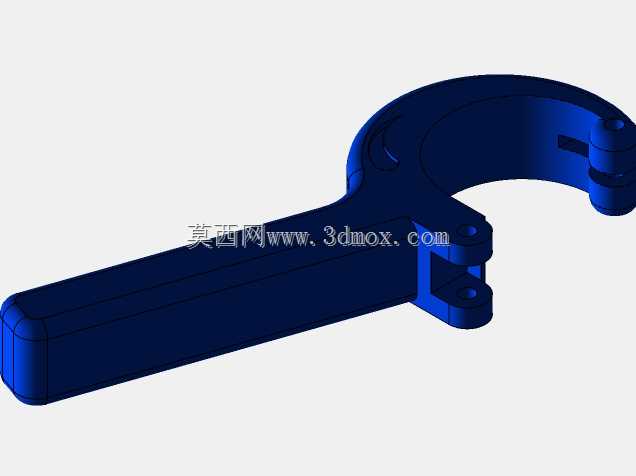

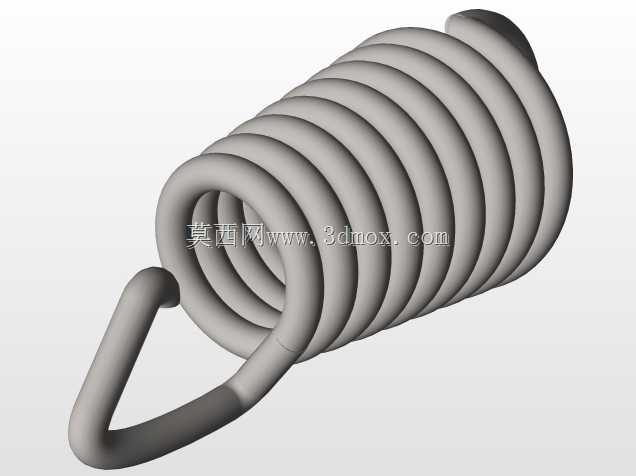

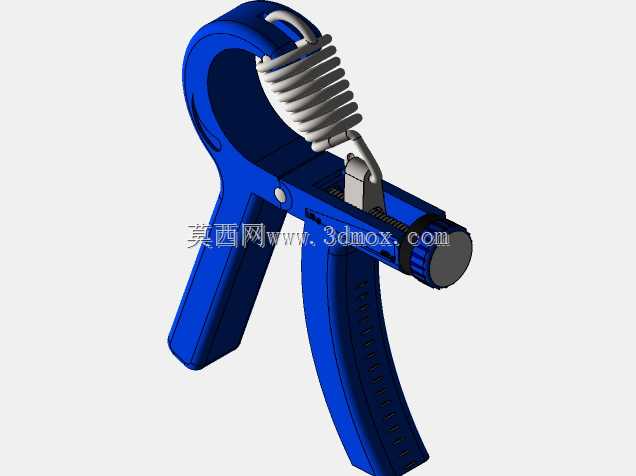

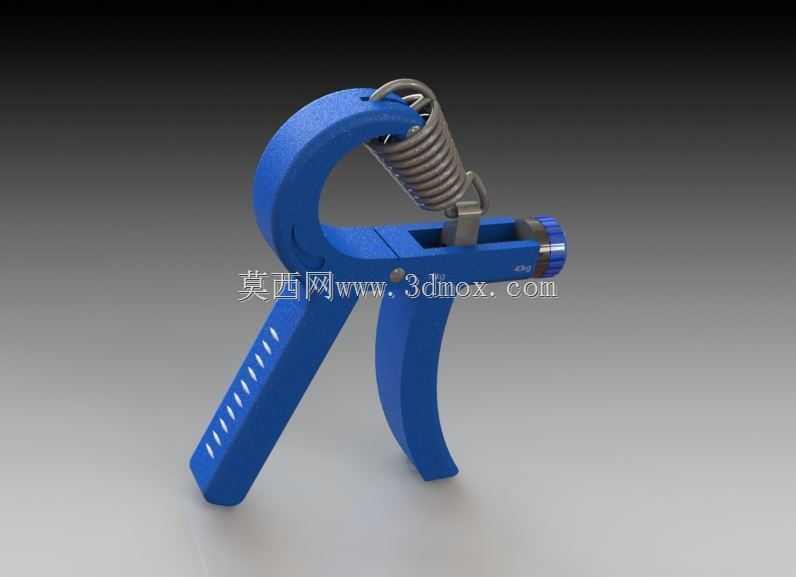

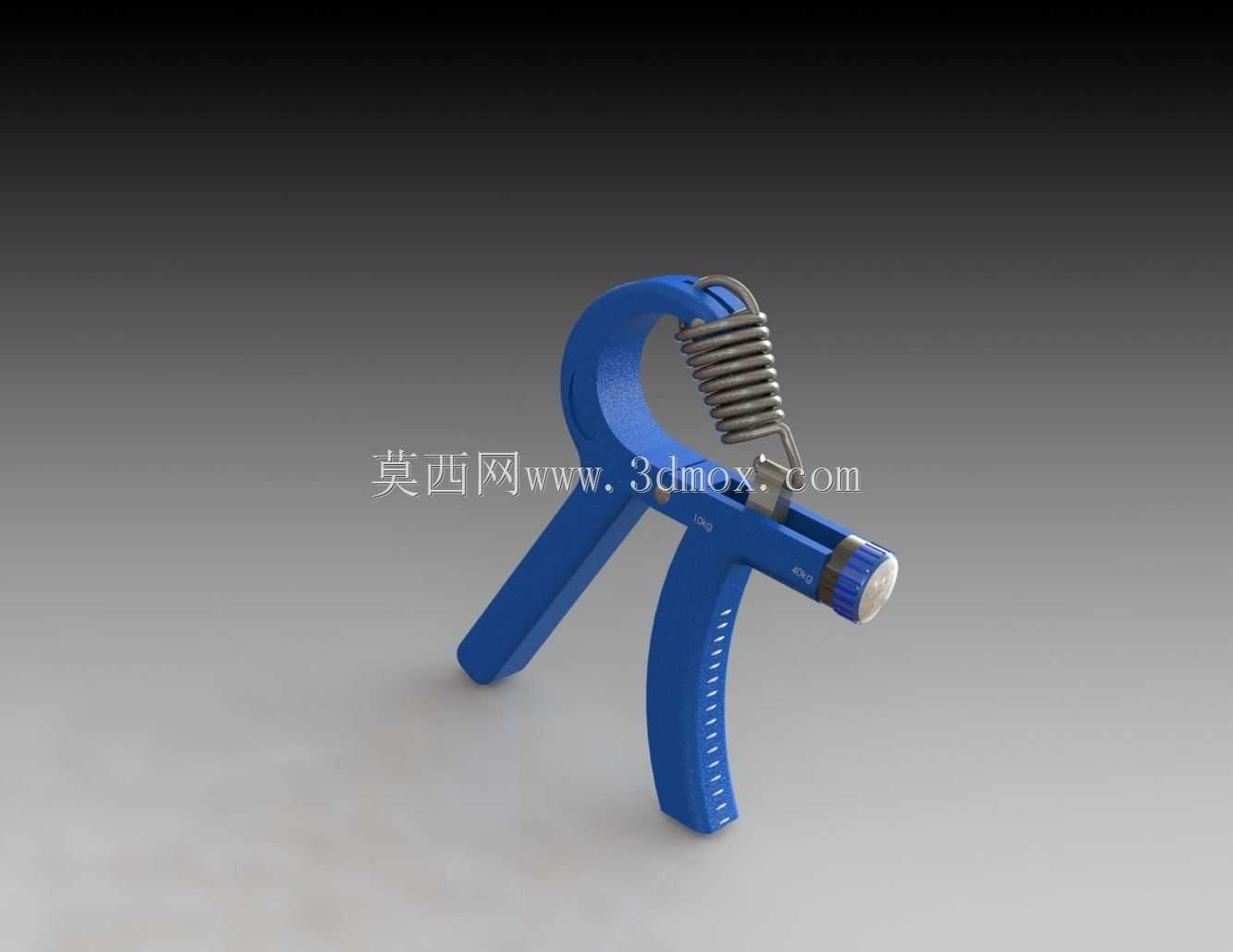

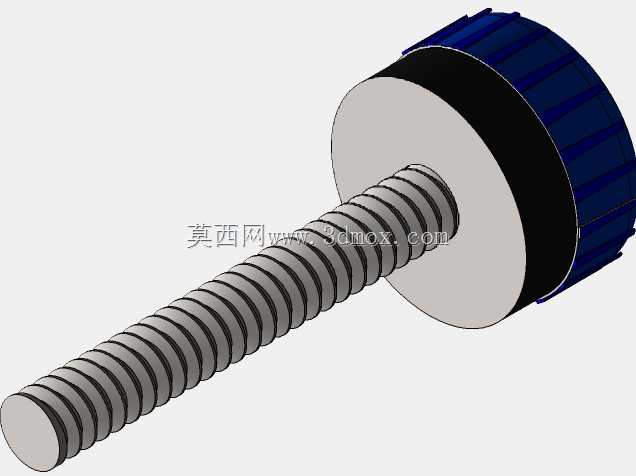

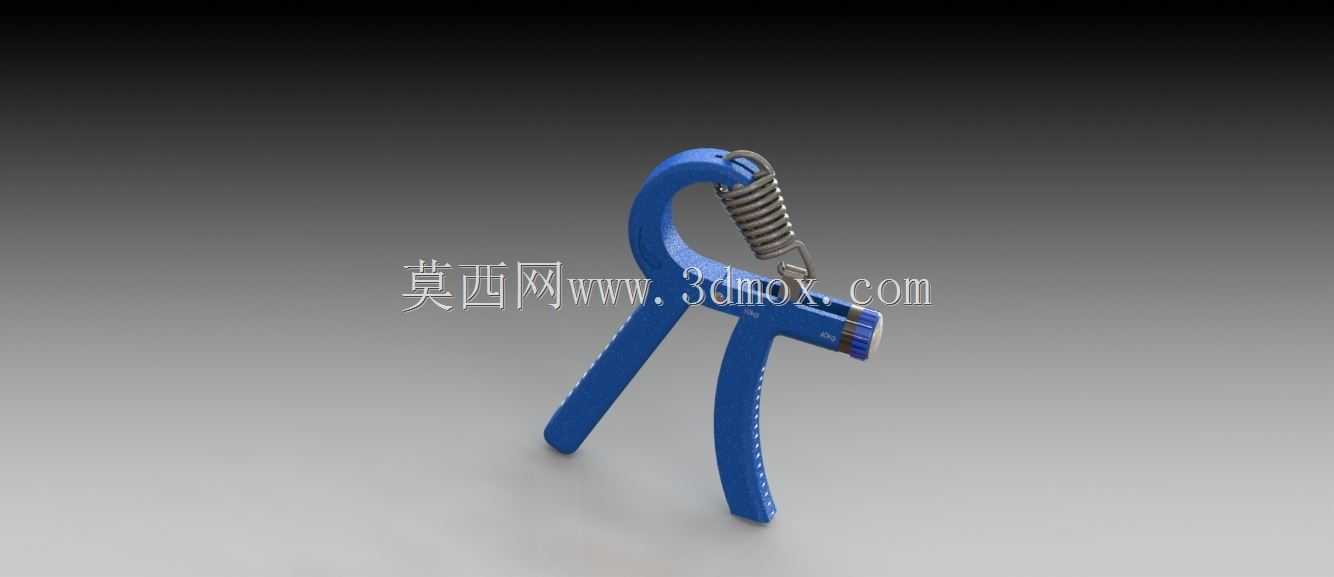

这款握力训练装置的结构设计围绕手部力量训练与康复场景展开，核心采用C型固定握臂搭配活动压柄的钳式布局，主体承载结构选用工程塑料一体注塑成型，在保证握持弧度贴合手掌自然曲度的前提下，将整体重量控制在便携使用的合理区间，配合不锈钢复位弹簧提供回弹力，可适配10公斤至40公斤区间的阻力调节需求，覆盖普通人群日常健身、术后手部功能康复、专项运动力量强化等多场景使用要求。从结构设计逻辑来看，固定握臂表面设置的多道斜向防滑凹槽并非装饰性结构，其排布角度完全贴合手指握持时的指腹接触位置，可避免大力度握持时出现打滑移位，活动压柄与固定臂的铰接位置采用销轴连接，铰接处预留的微小间隙可保证长期使用后不会因塑料件轻微形变出现卡滞，端部的阻力调节旋钮通过改变弹簧预压缩量实现阻力档位切换，旋钮表面的滚花结构可保证徒手调节时无需额外工具即可完成操作。在安装边界与尺寸适配层面，整体握持跨度按照成年男性手掌平均开合度设计，固定握臂与活动压柄的最大张开距离控制在单手握持舒适范围内，弹簧安装位采用嵌入式卡槽结构，无需额外紧固件即可完成弹簧的定位与更换，当弹簧出现金属疲劳或阻力衰减时，使用者可直接拆卸替换同规格弹簧，无需更换整体结构，大幅降低长期使用的维护成本。不同于传统一体式握柄的设计，这款结构将受力集中的铰接部位做了局部加厚处理，通过有限元受力分析优化了加强筋的排布位置，在不增加整体壁厚的前提下提升了铰接位置的抗弯折强度，避免大力度握持时出现结构断裂风险，塑料与不锈钢两种材质的搭配也兼顾了握持触感与结构耐用性，塑料部件的绝缘属性也可满足康复场景下的使用安全要求，不会因接触皮肤产生冰凉不适感。
