六缸柱塞式流体输送泵结构设计

　　在高压流体输送工况中，多缸柱塞泵的流量脉动控制一直是结构设计的核心难点，这款六缸柱塞结构的泵体，正是针对中高压工况下连续稳定供液需求开发的结构方案。从实际应用场景来看，这类泵体常配套在液压动力站、高压水射流清洗设备、油田注液系统以及化工流程的定量输送环节，相比单缸、三缸柱塞结构，六缸的错峰排布能把瞬时流量的波动幅度压缩到更低水平，减少管路内的水击冲击，降低后续稳压元件的配置成本。

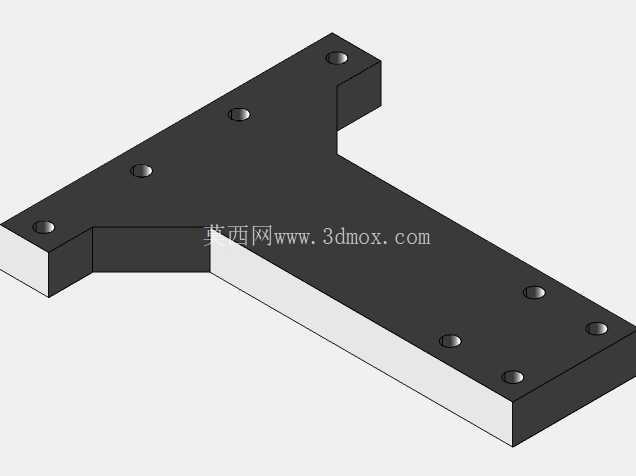

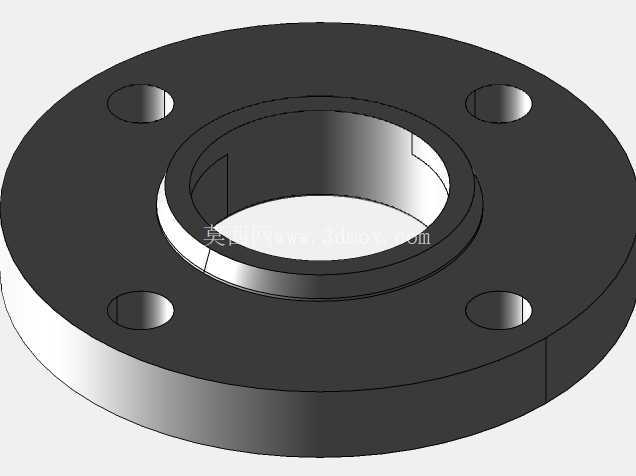

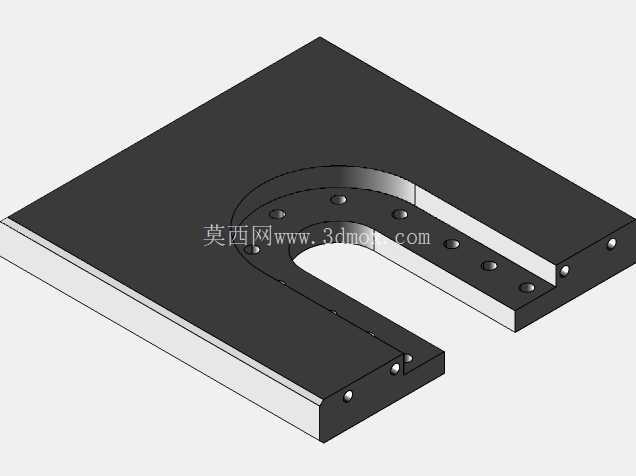

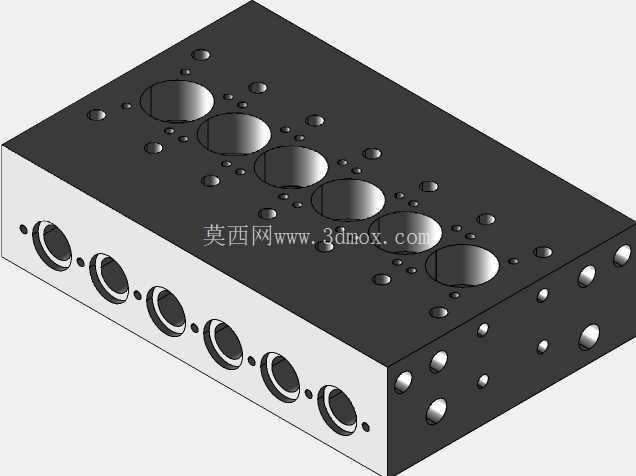

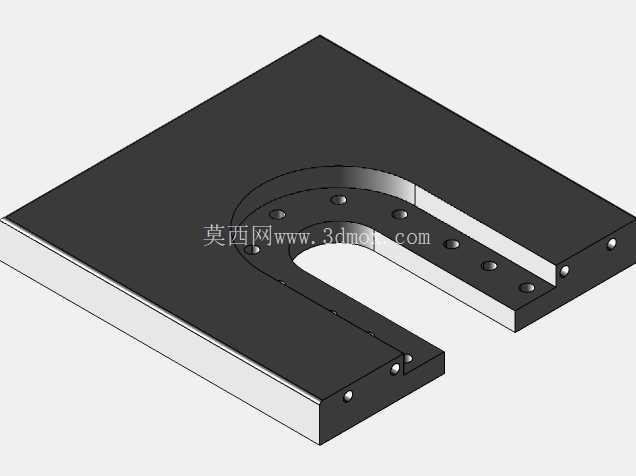

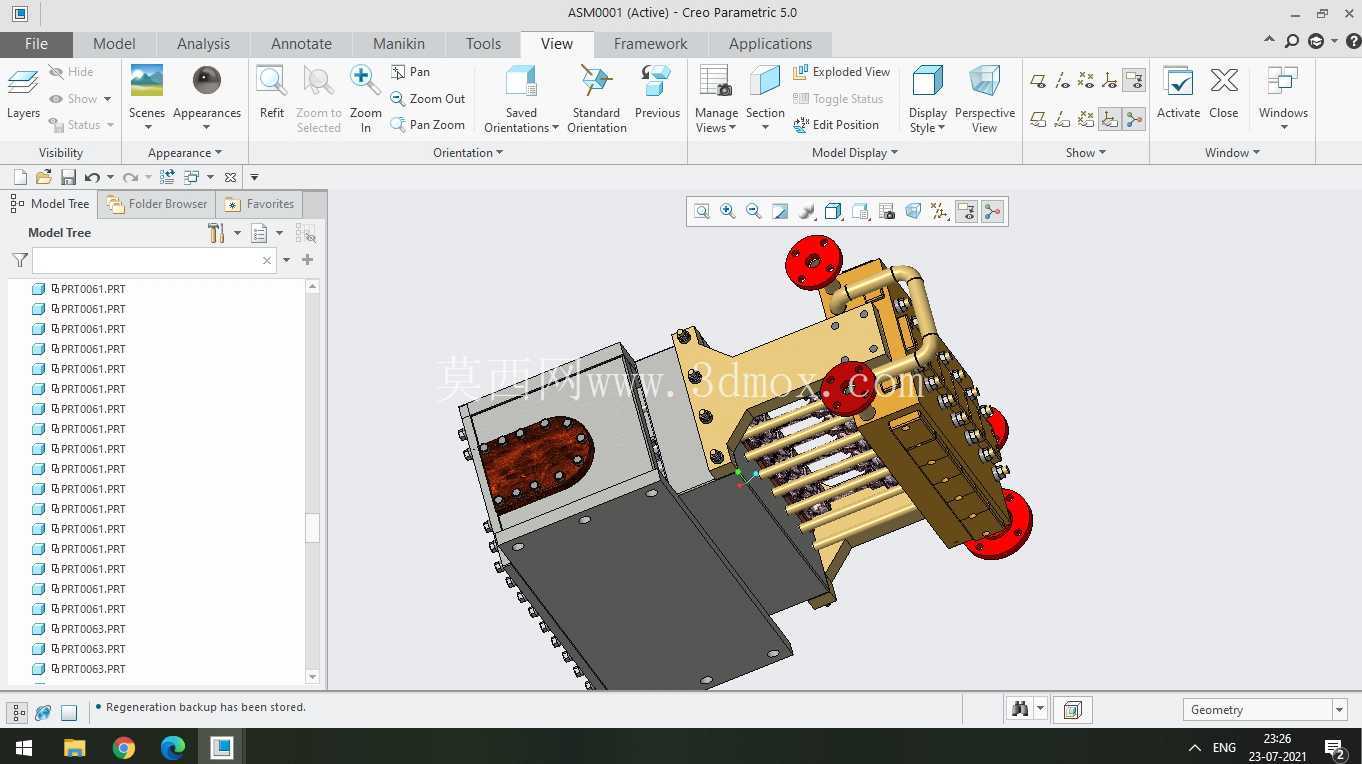

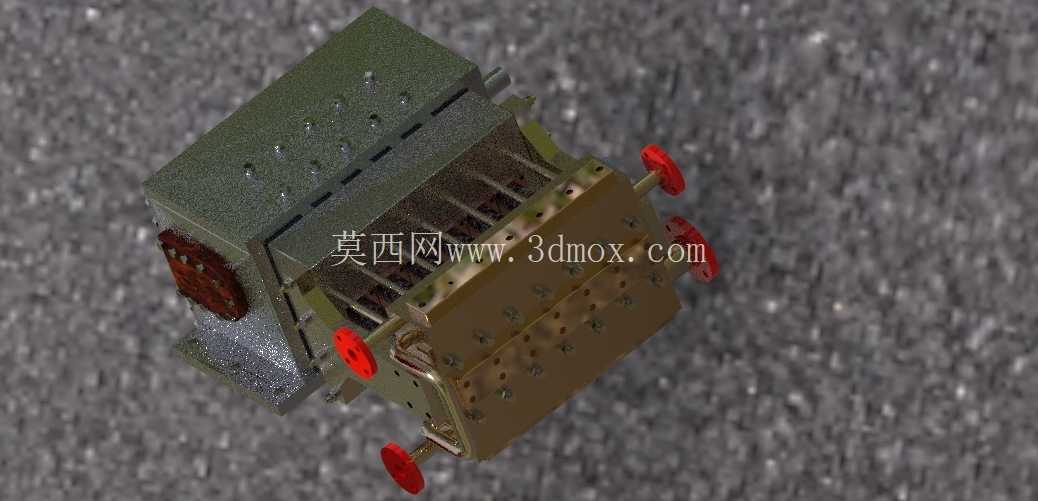

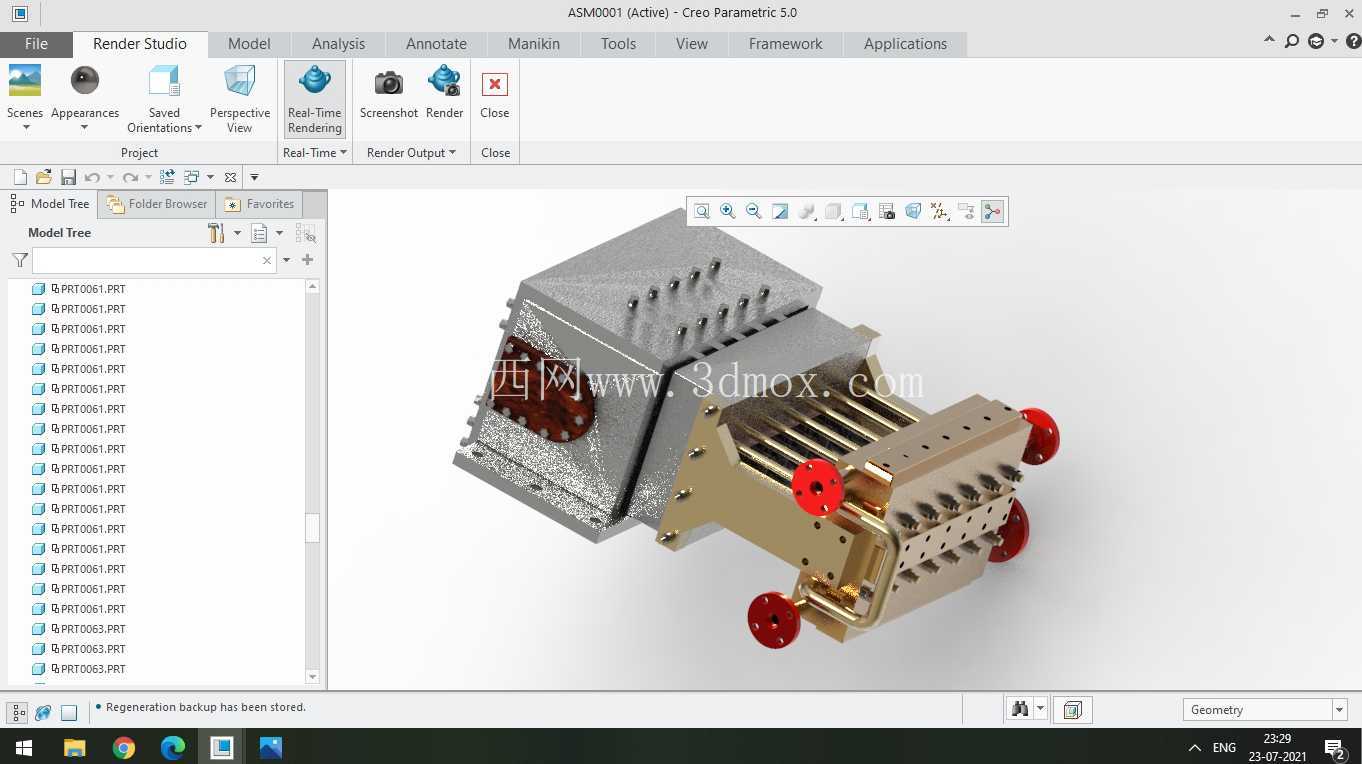

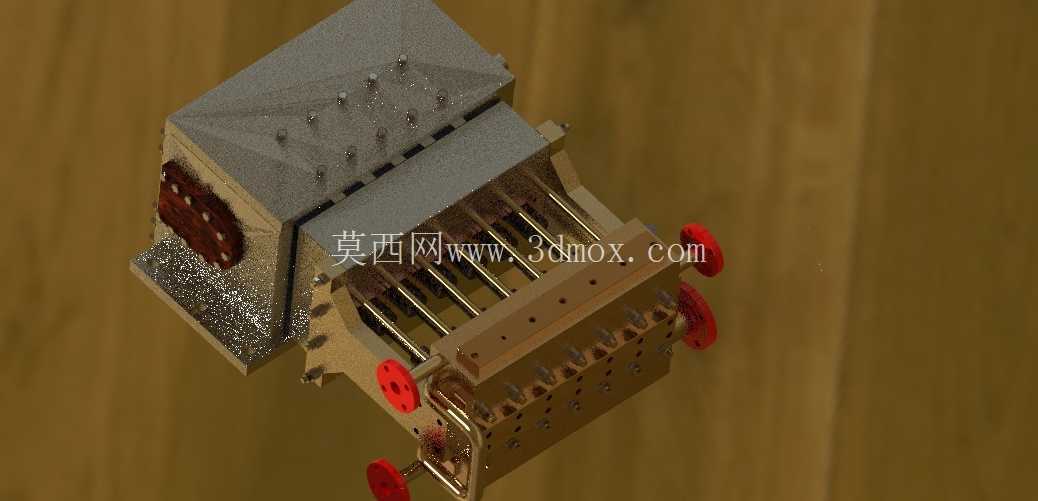

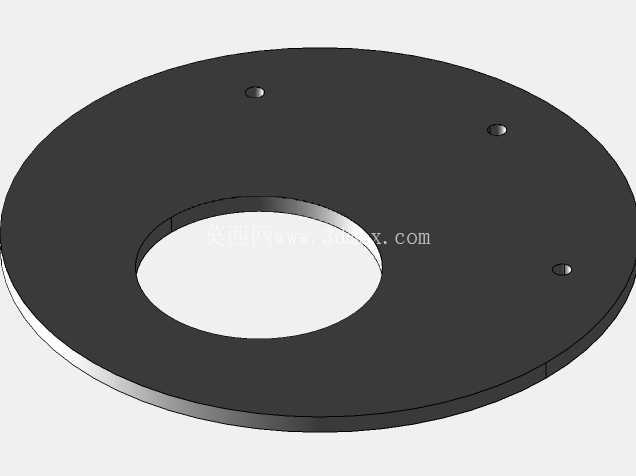

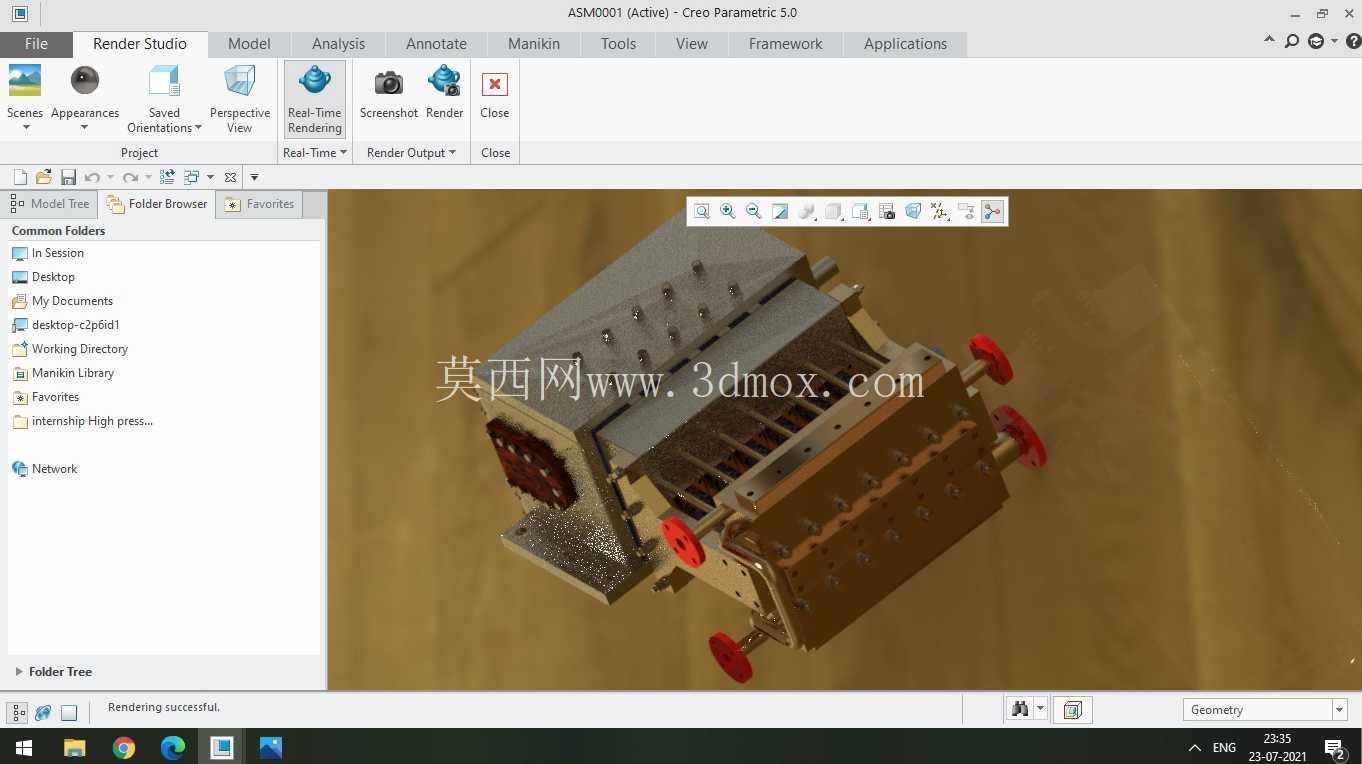

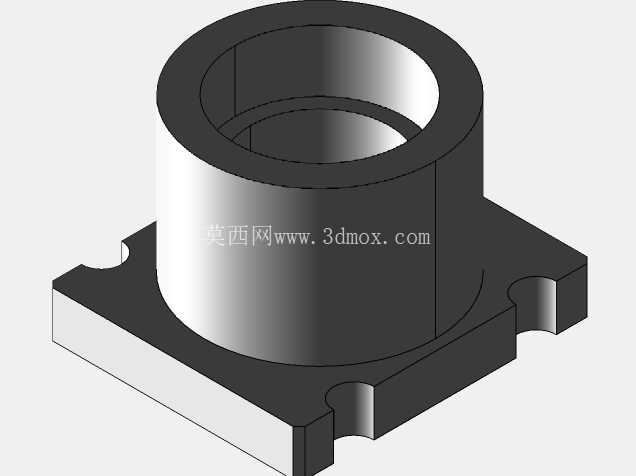

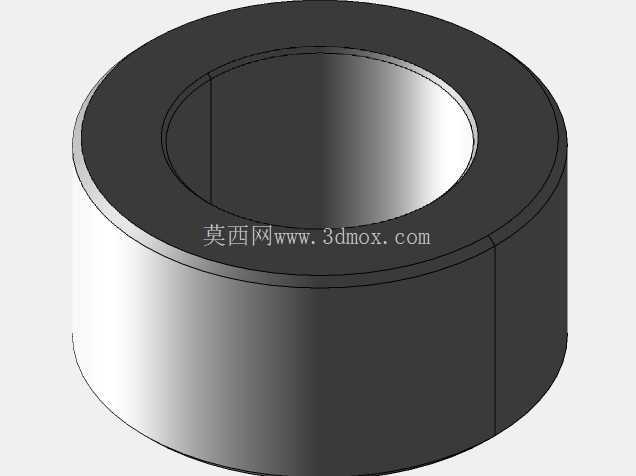

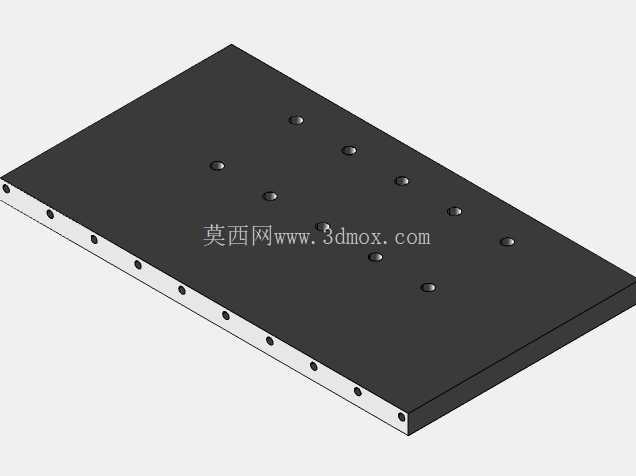

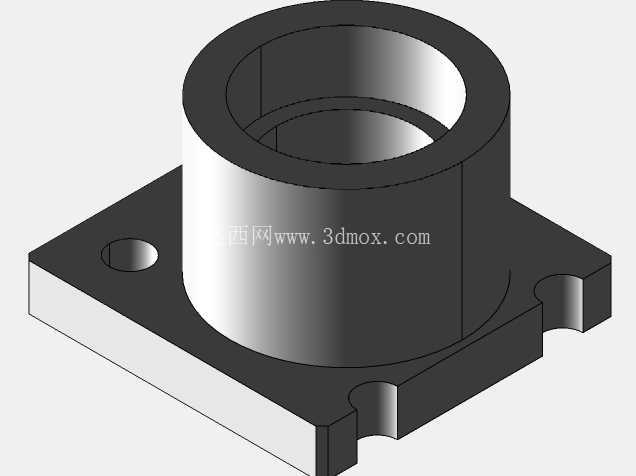

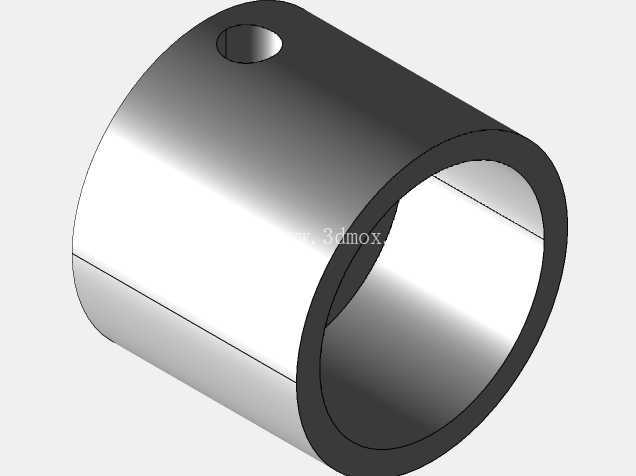

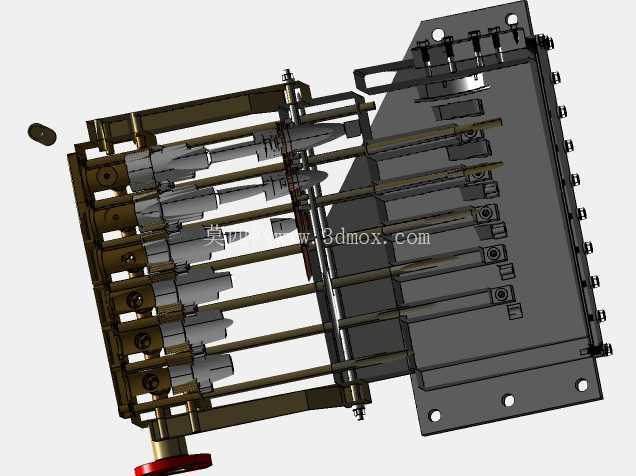

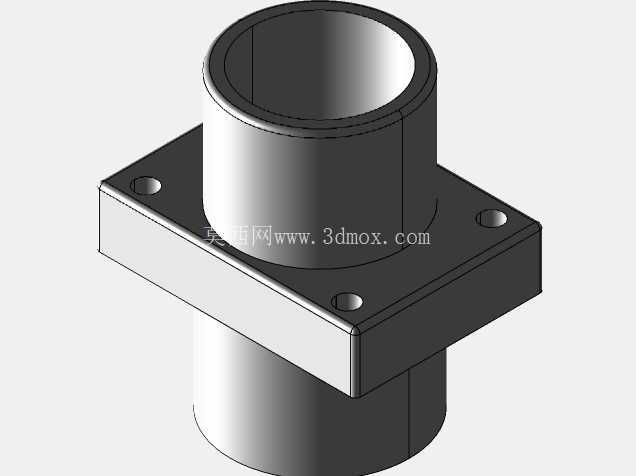

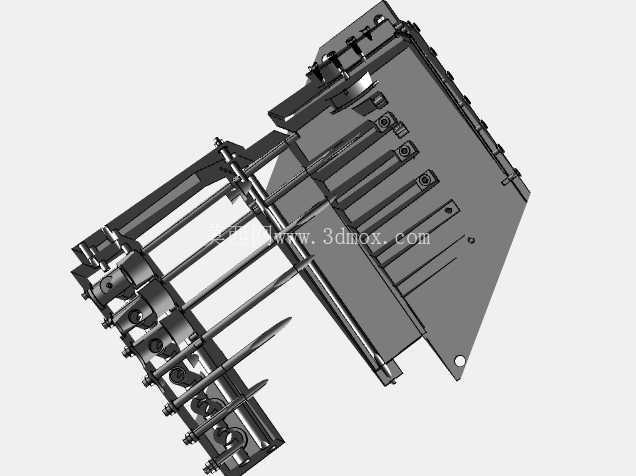

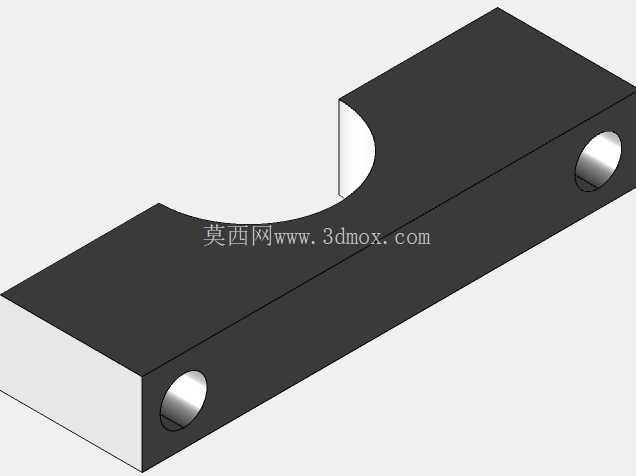

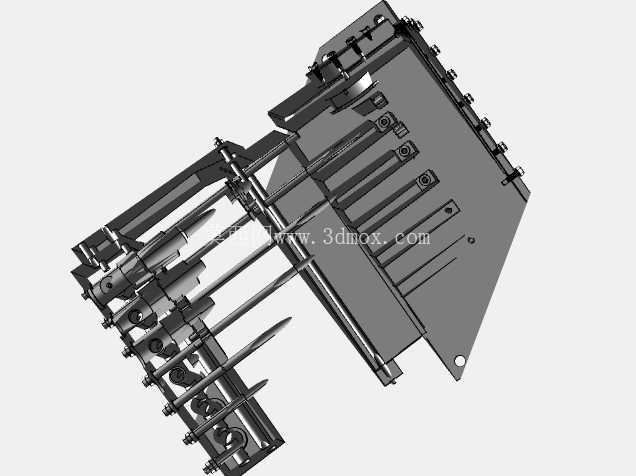

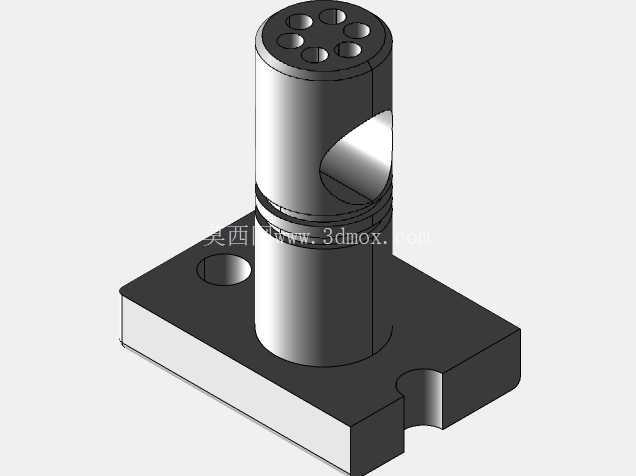

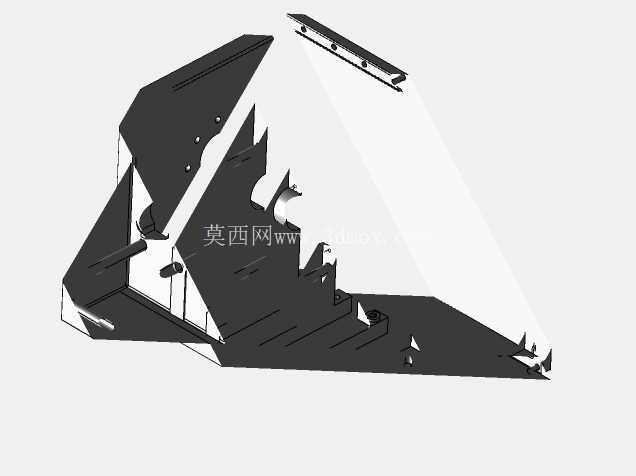

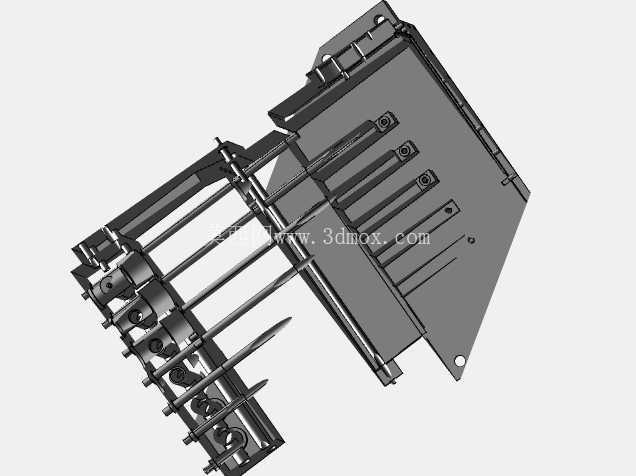

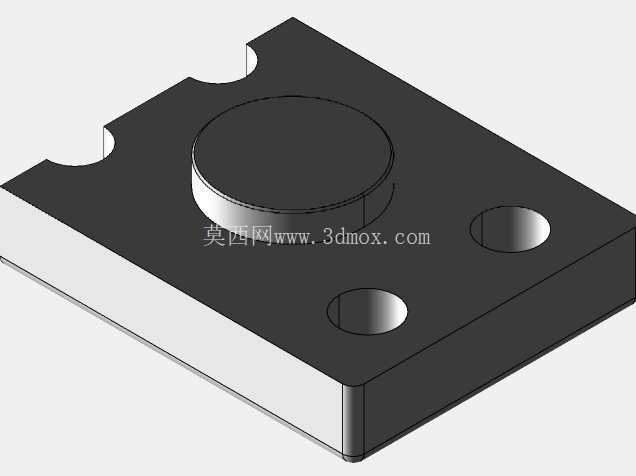

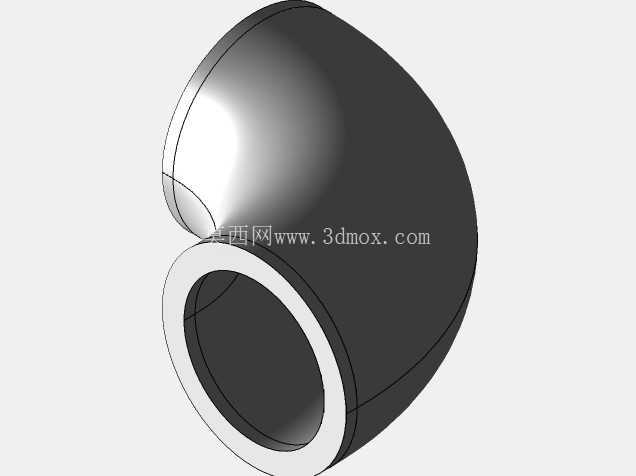

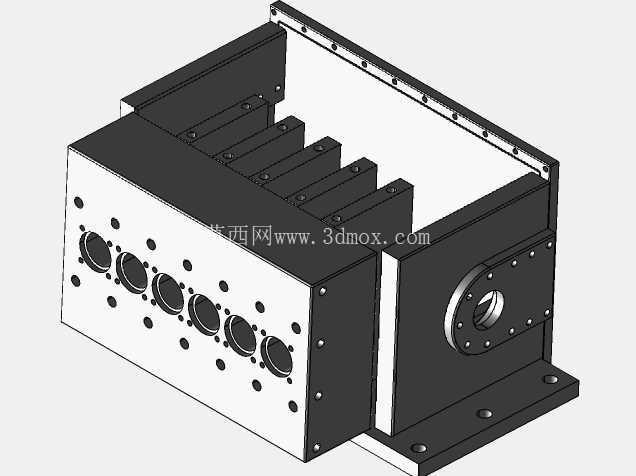

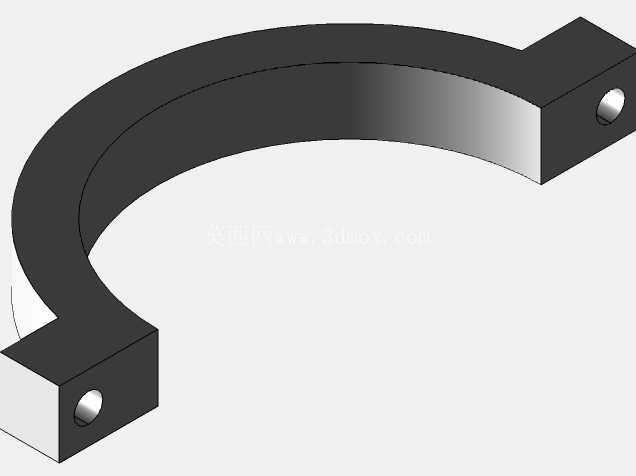

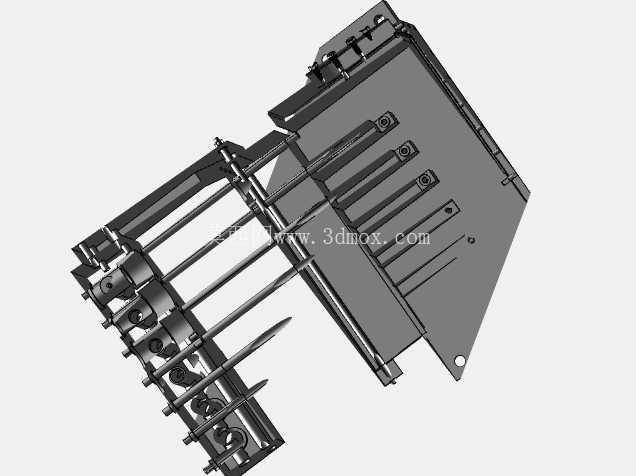

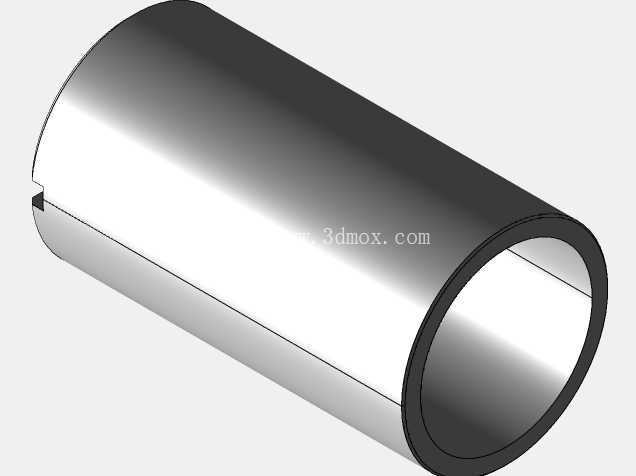

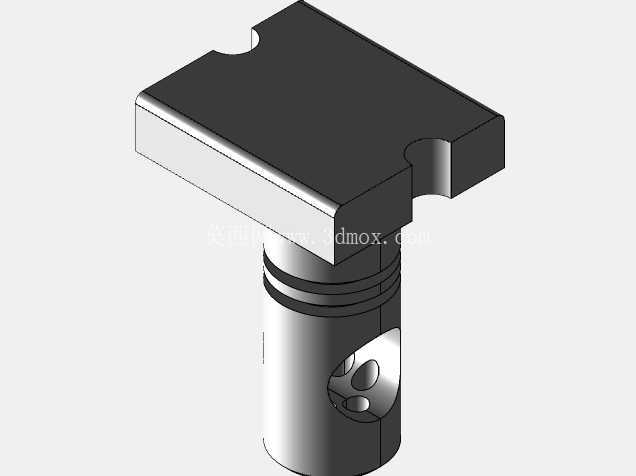

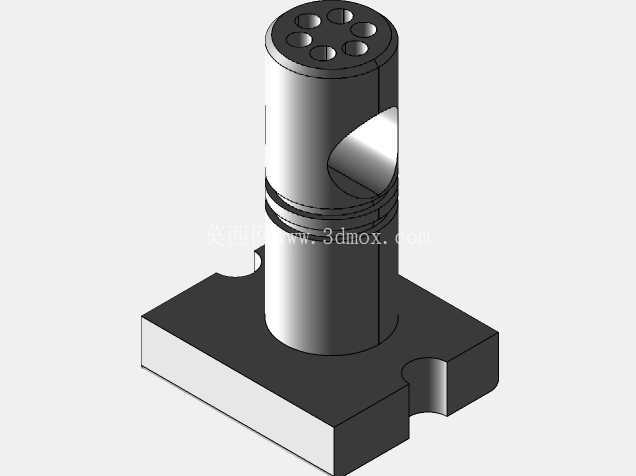

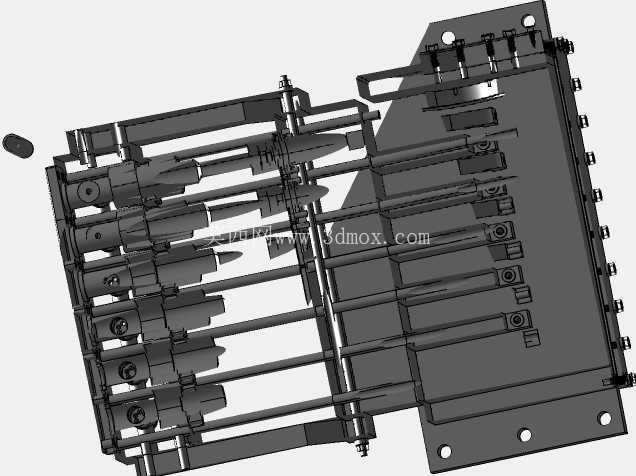

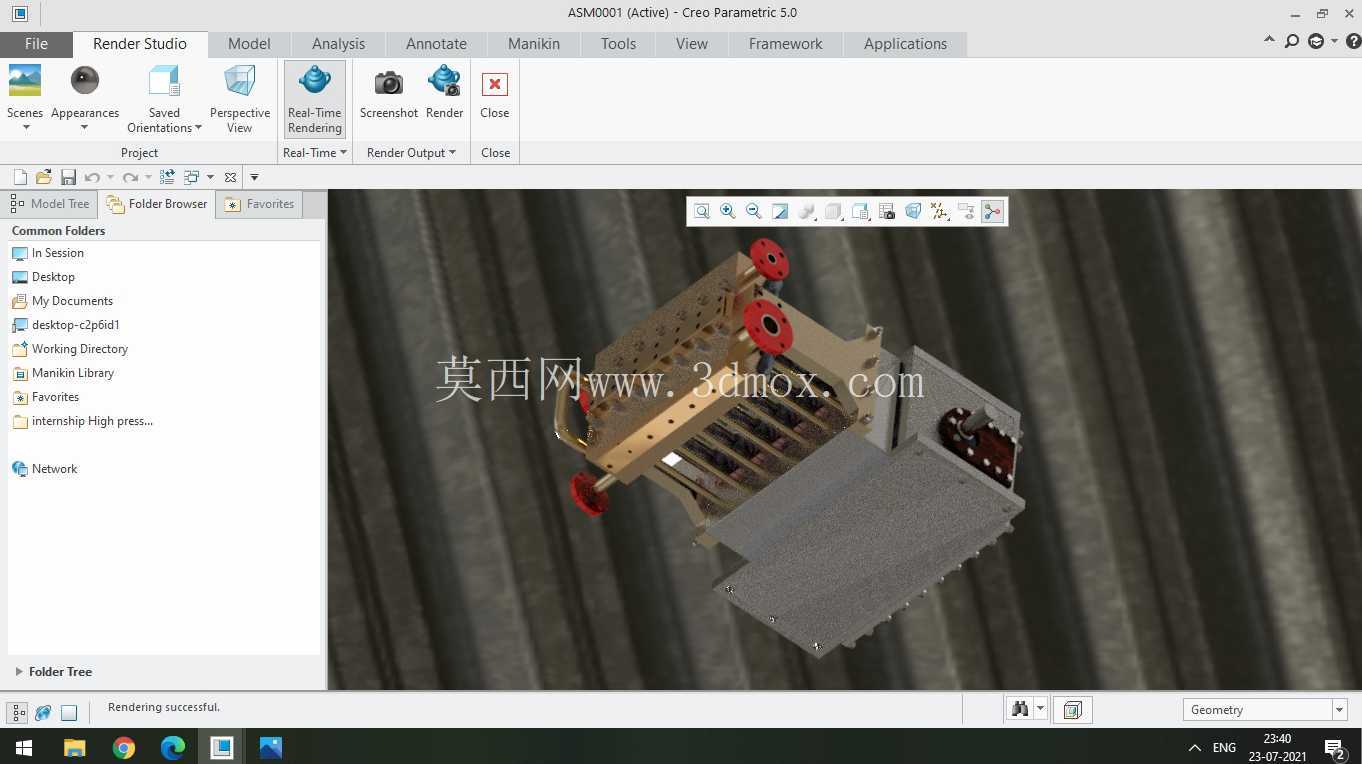

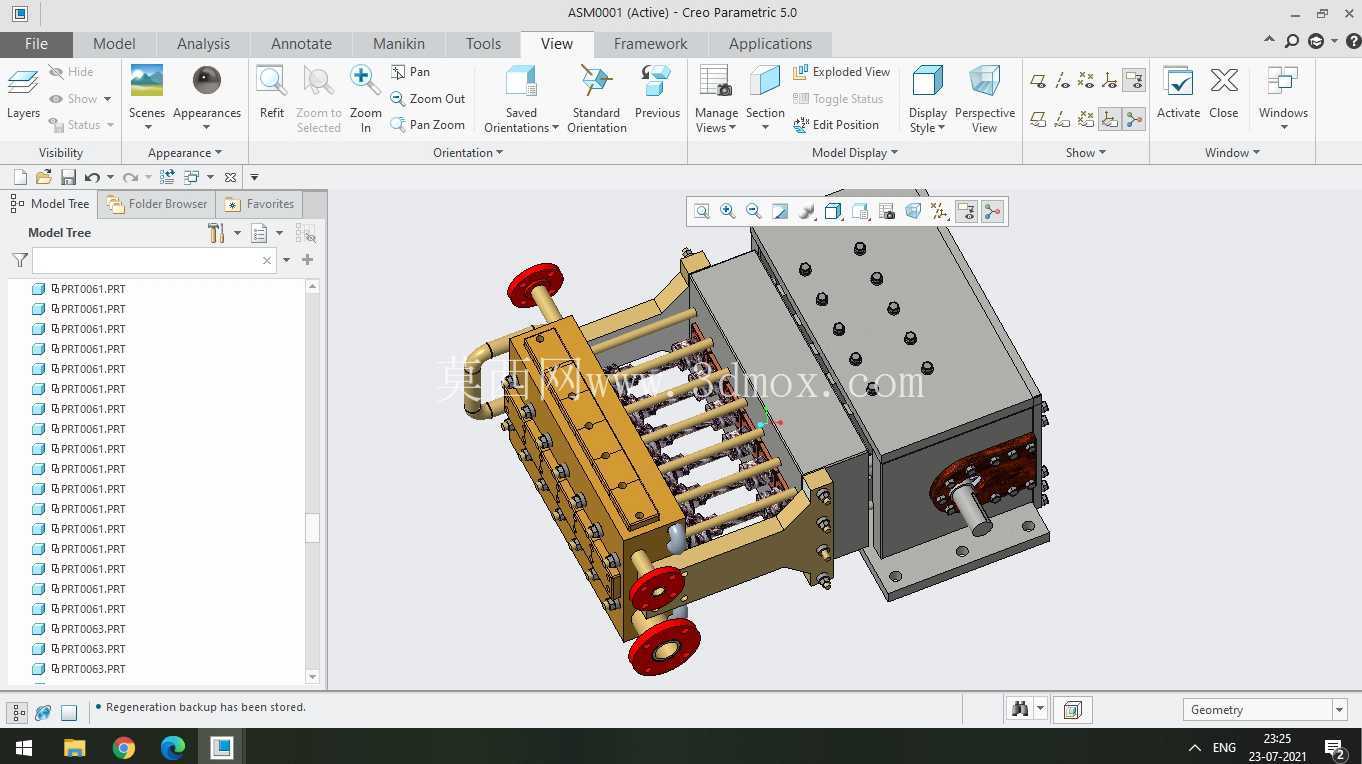

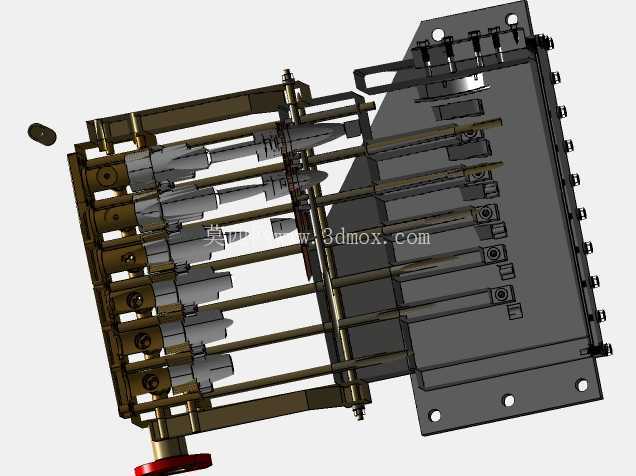

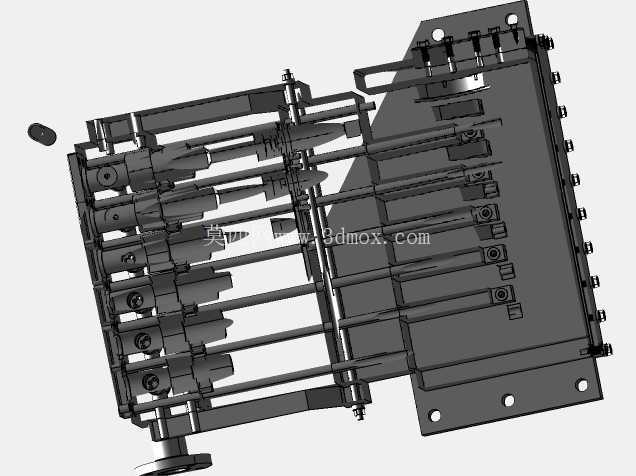

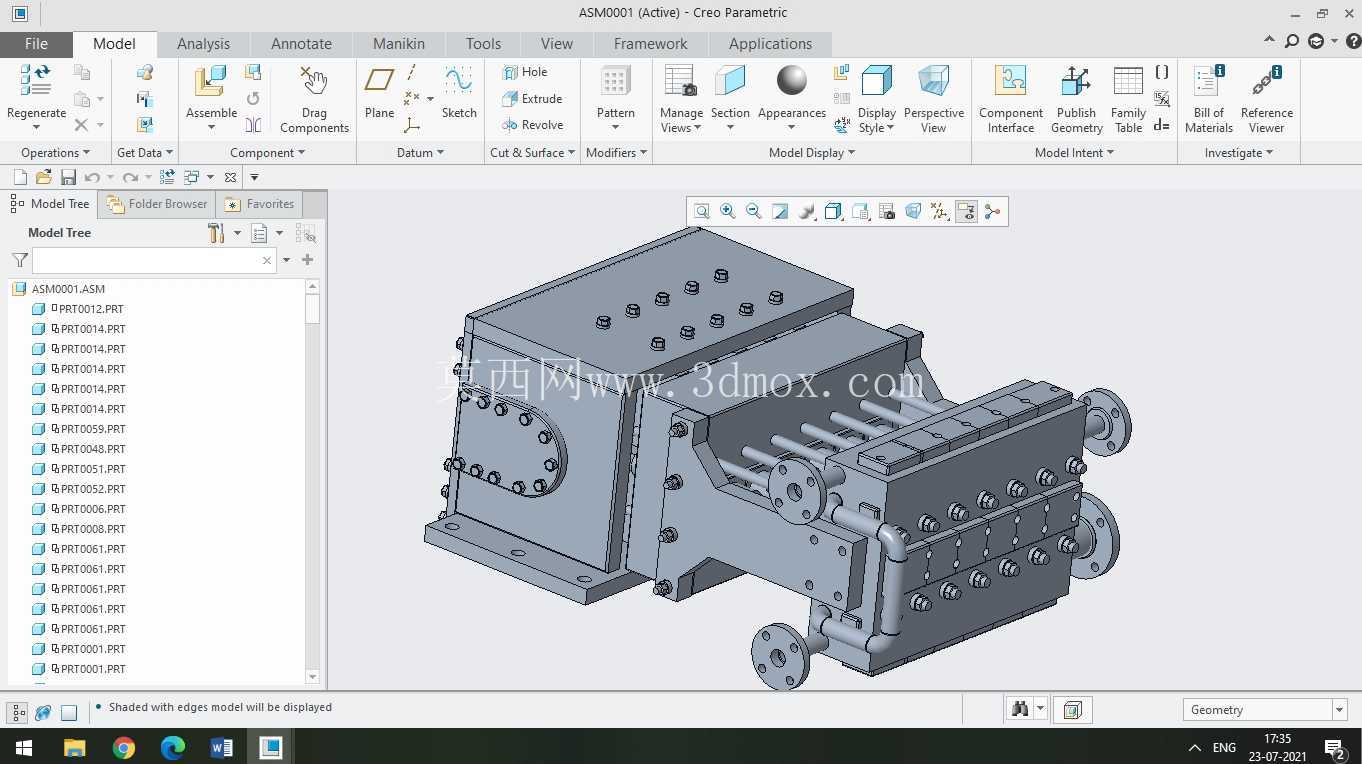

　　从结构功能特性来看，该泵体采用径向对称的柱塞排布逻辑，六个柱塞沿传动主轴的圆周方向均匀分布，每个柱塞腔独立配置进液与出液单向阀组，避免不同柱塞腔之间的流体串扰。外露的红色调节手轮分别对应柱塞行程微调、溢流压力设定以及进液管路的通断控制，现场调试时不需要额外拆卸壳体即可完成参数校准，适配不同工况下的流量压力输出需求。泵体的壳体采用分体式拼接结构，传动端与流体端通过密封法兰分隔，传动腔内置润滑脂存储腔，为曲柄连杆机构提供持续润滑，流体端则采用耐腐耐磨的合金衬套，适配输送乳化液、高压水、低粘度液压油等不同介质，减少柱塞往复运动带来的磨损失效。

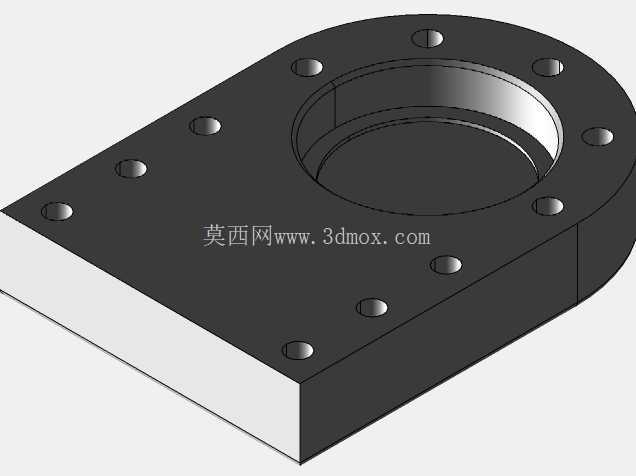

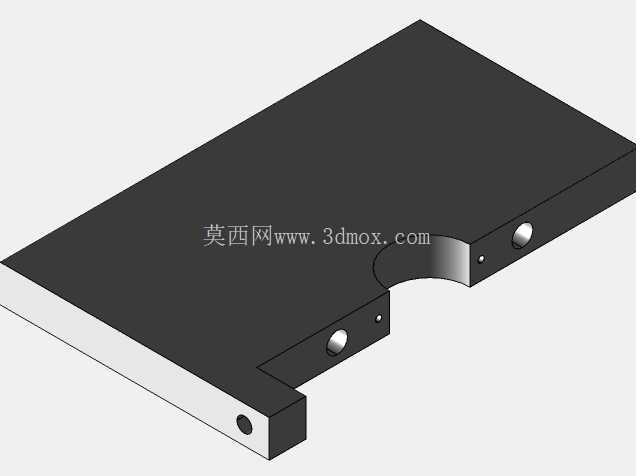

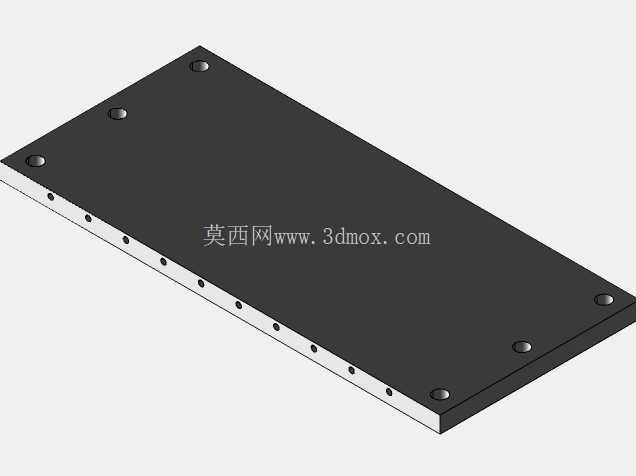

　　设计过程中优先考虑了安装边界的适配性，泵体的底部预留了标准的地脚安装孔位，孔距遵循通用工业泵的安装尺寸规范，可直接替换同功率段的三缸柱塞泵，不需要对原有安装基座做大规模改造。进液口与出液口采用标准法兰连接结构，接口通径匹配常规高压管路的连接尺寸，现场接管时不需要额外制作过渡接头。整体外形的长宽高比例控制紧凑，传动端的伸出轴采用标准平键连接结构，可直接配套标准Y系列电机或者液压马达驱动，不需要额外定制联轴器。

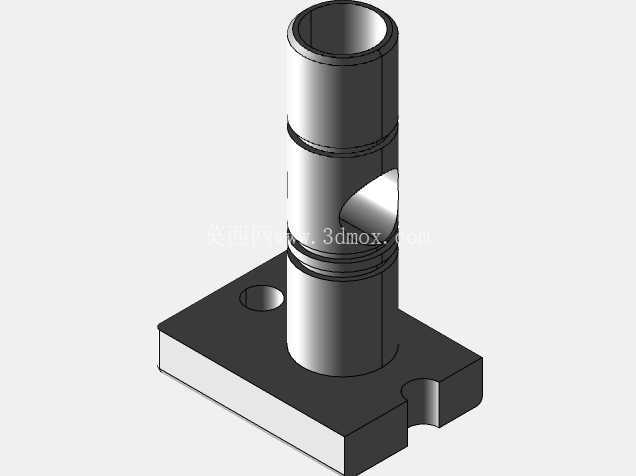

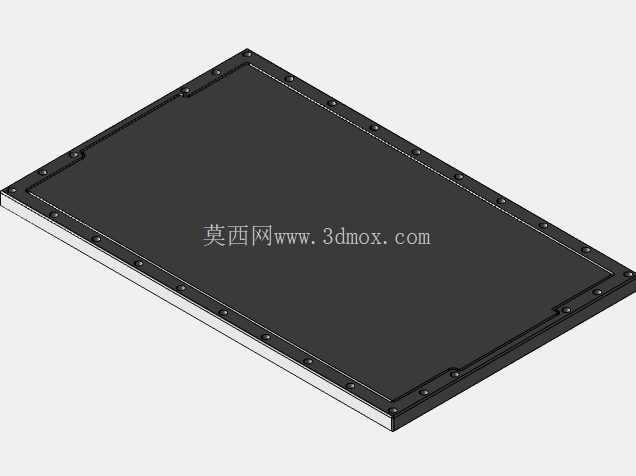

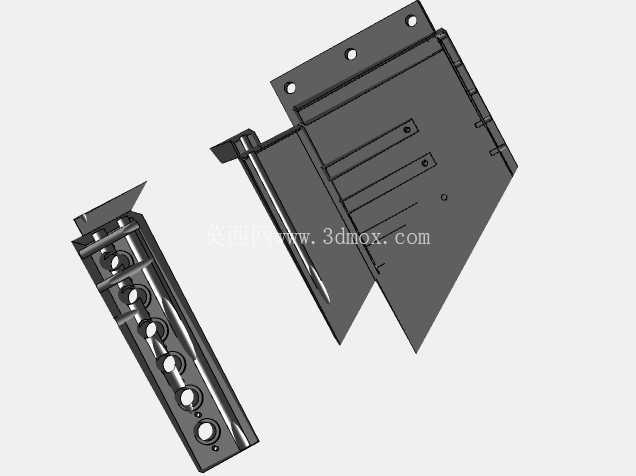

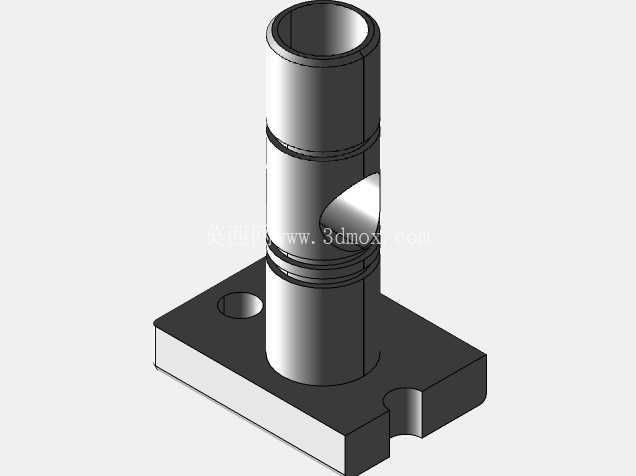

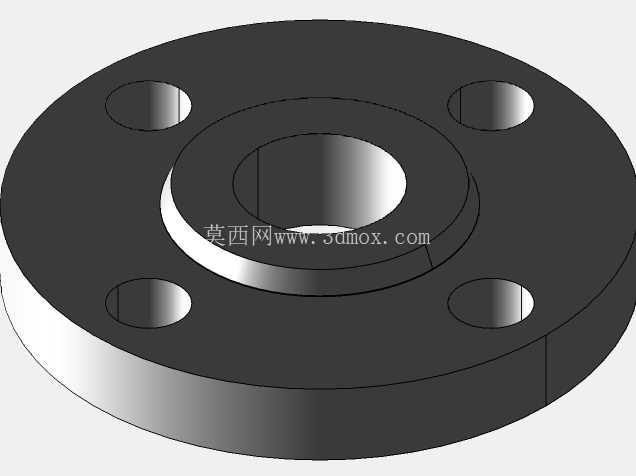

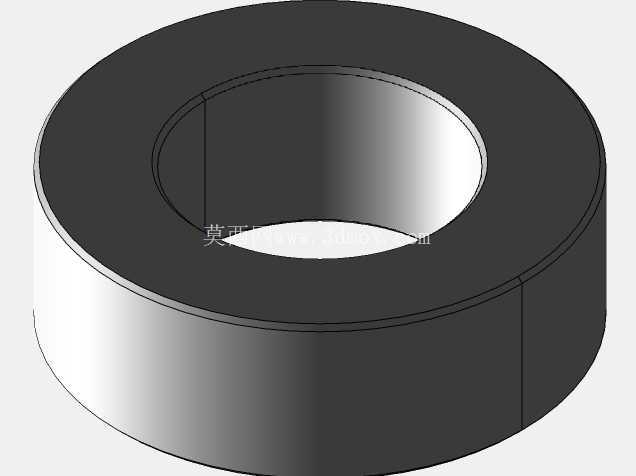

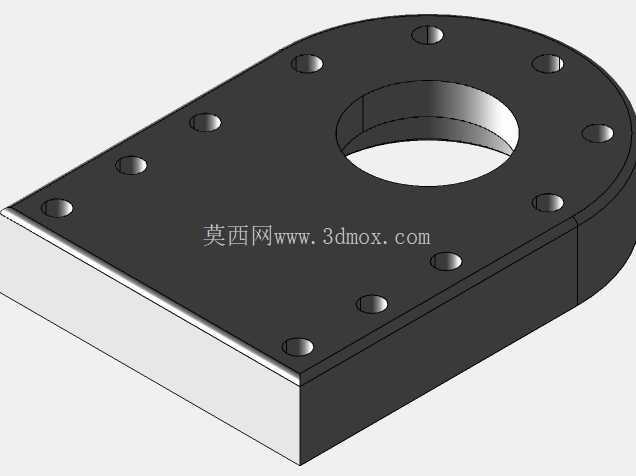

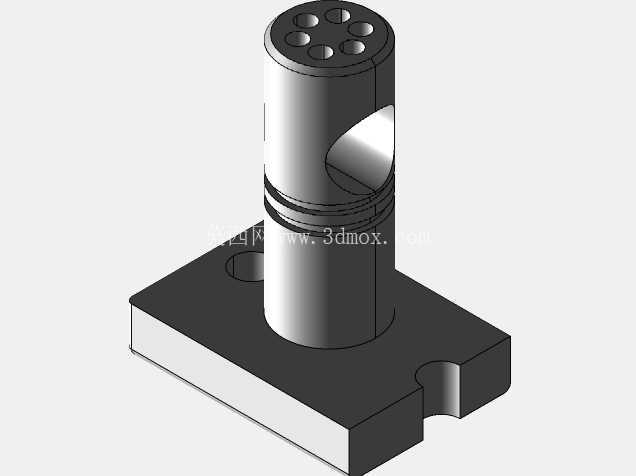

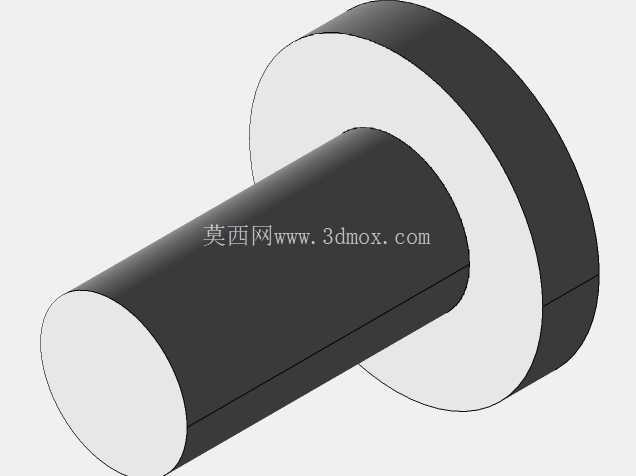

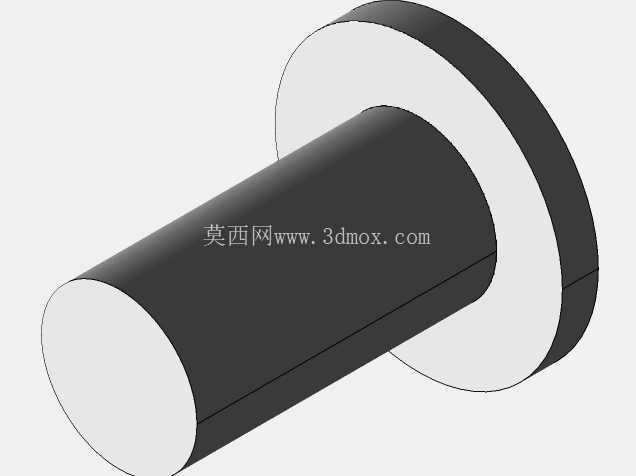

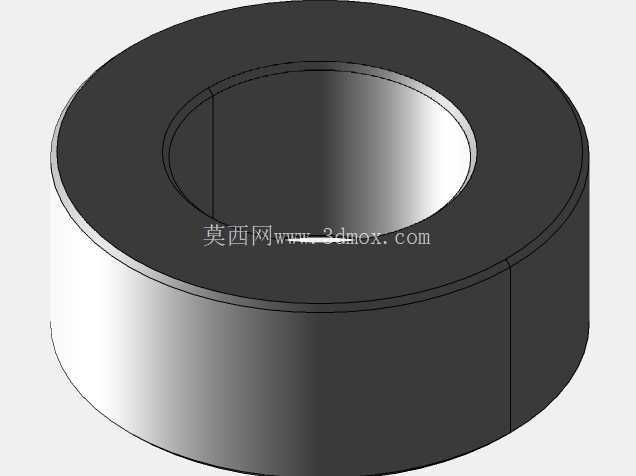

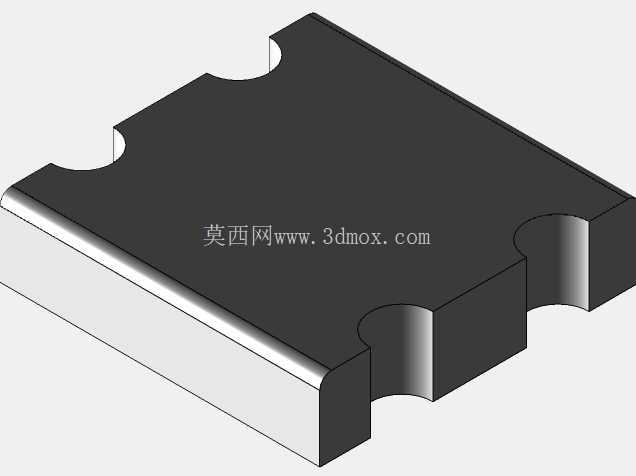

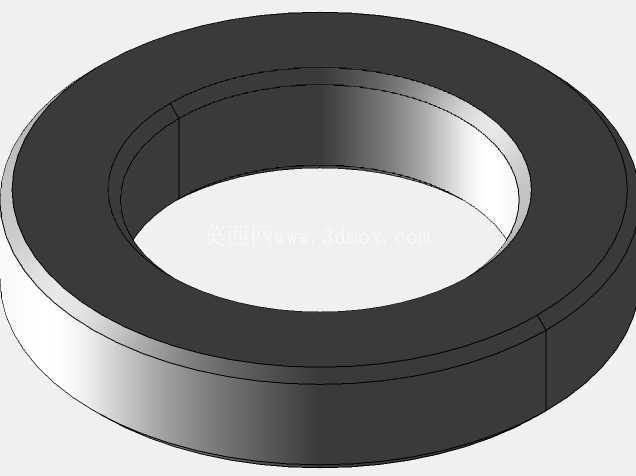

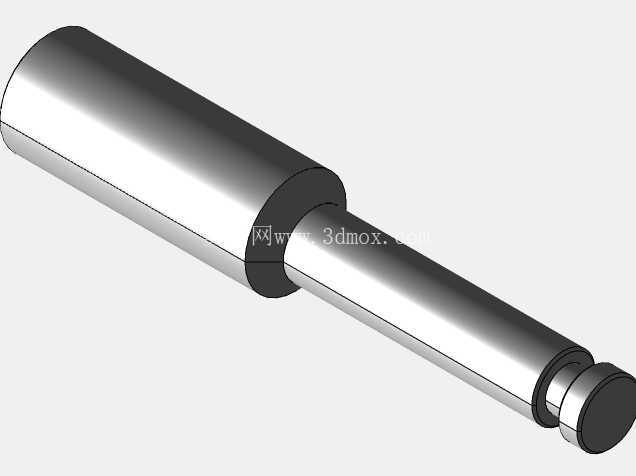

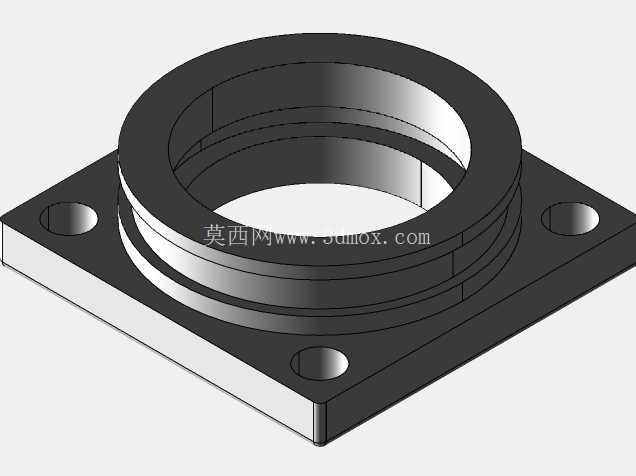

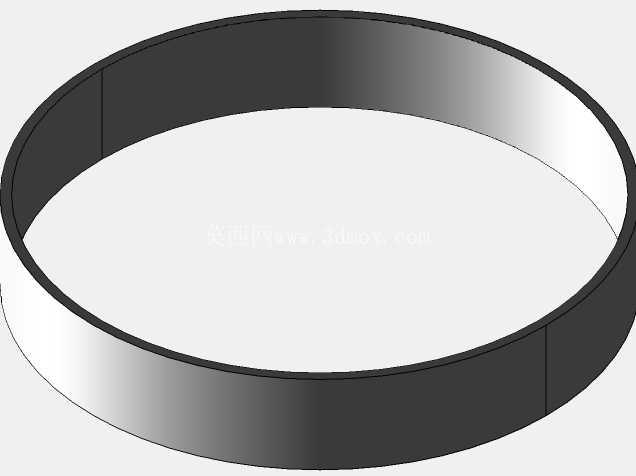

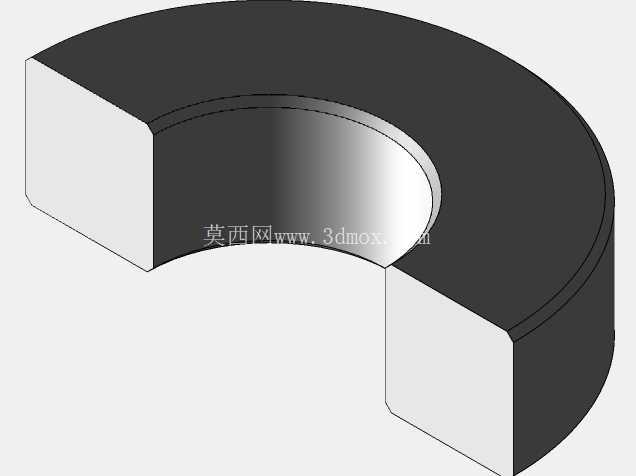

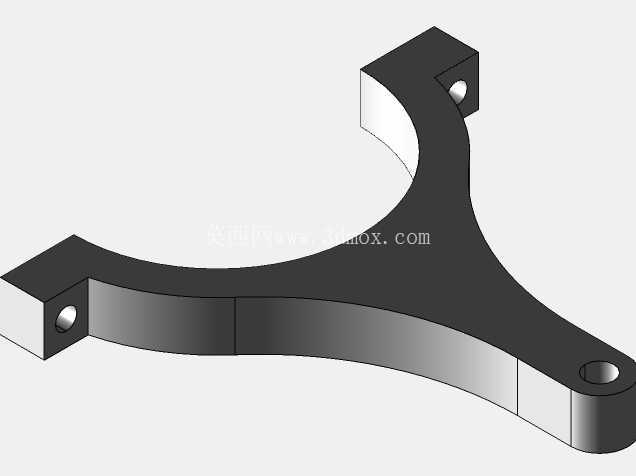

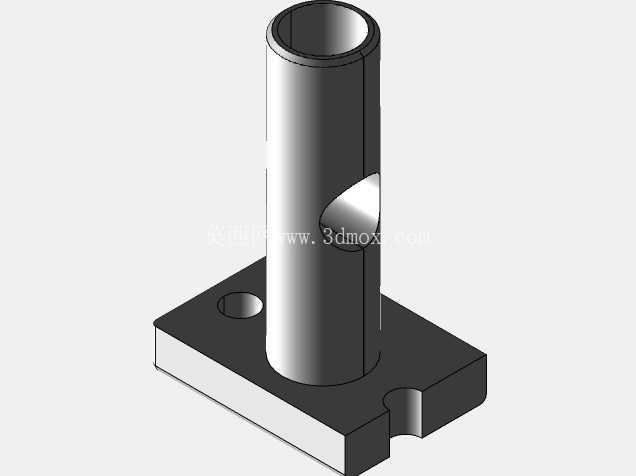

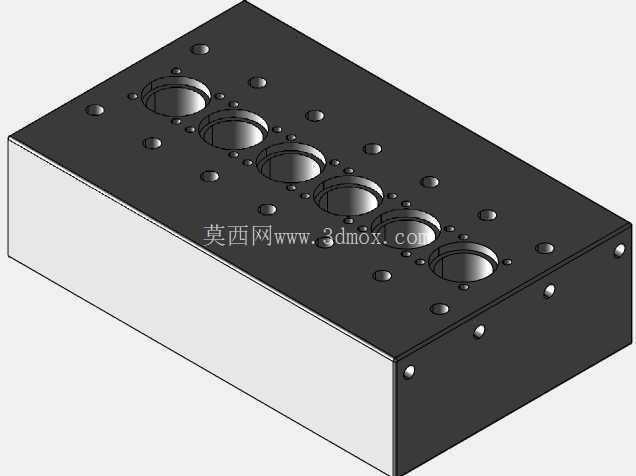

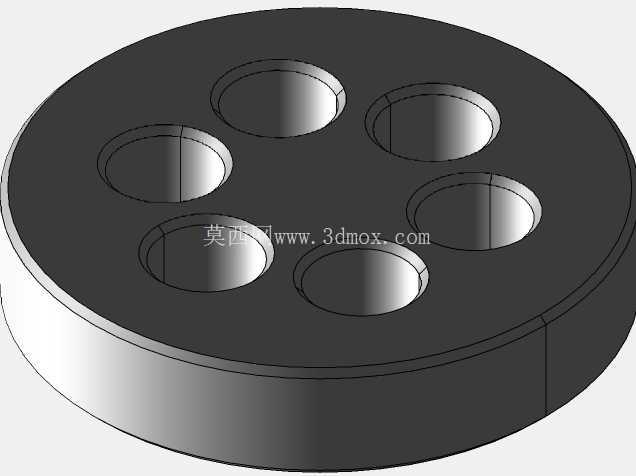

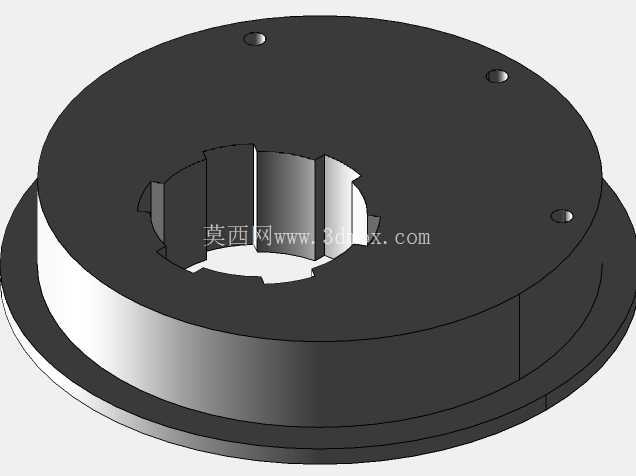

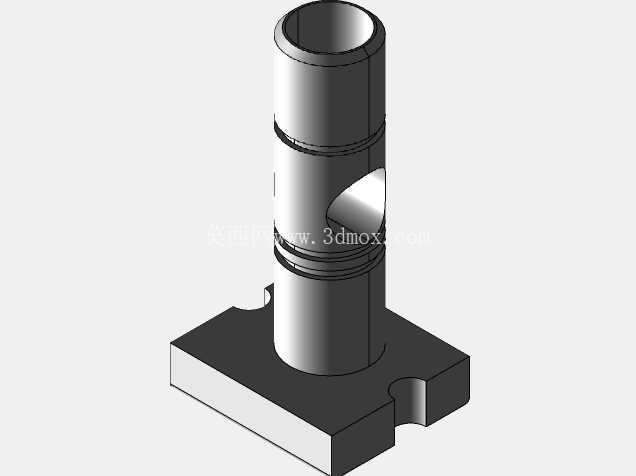

　　从结构细节的设计思路来看，柱塞的密封组件采用组合式密封结构，包含导向环、主密封环以及防尘圈三层结构，导向环采用填充聚四氟乙烯材质，减少柱塞往复运动的径向偏磨，主密封环采用耐高压的丁腈橡胶夹布结构，可承受持续35MPa以上的工作压力，防尘圈则阻挡外界粉尘杂质进入柱塞腔，延长密封件的更换周期。每个柱塞腔的单向阀采用锥面密封结构，阀片采用不锈钢材质，复位弹簧的刚度经过匹配计算，保证柱塞吸液行程时阀片及时开启，压液行程时可靠闭合，减少回流带来的容积效率损失。

　　实际选型应用时，需要注意该泵体的吸程限制，建议进液口配置不低于60目的过滤装置，避免大颗粒杂质进入柱塞腔划伤密封面与柱塞表面。安装时要保证驱动轴与泵体输入轴的同轴度误差控制在0.1mm以内，避免长期运行带来的轴承偏磨、密封件偏载泄漏问题。泵体的外壳预留了观察油窗位置，日常维护时可直接观察传动腔的润滑油液位，不需要拆开壳体即可判断润滑状态，降低日常运维的工作量。流体端的端盖采用螺栓均匀紧固结构，更换密封件或者检查柱塞状态时，只需要拆卸对应端盖的螺栓即可完成操作，不需要整体拆解泵体，大幅缩短现场维修的停机时间。
