日式传统武士刀卡塔纳三维结构设计

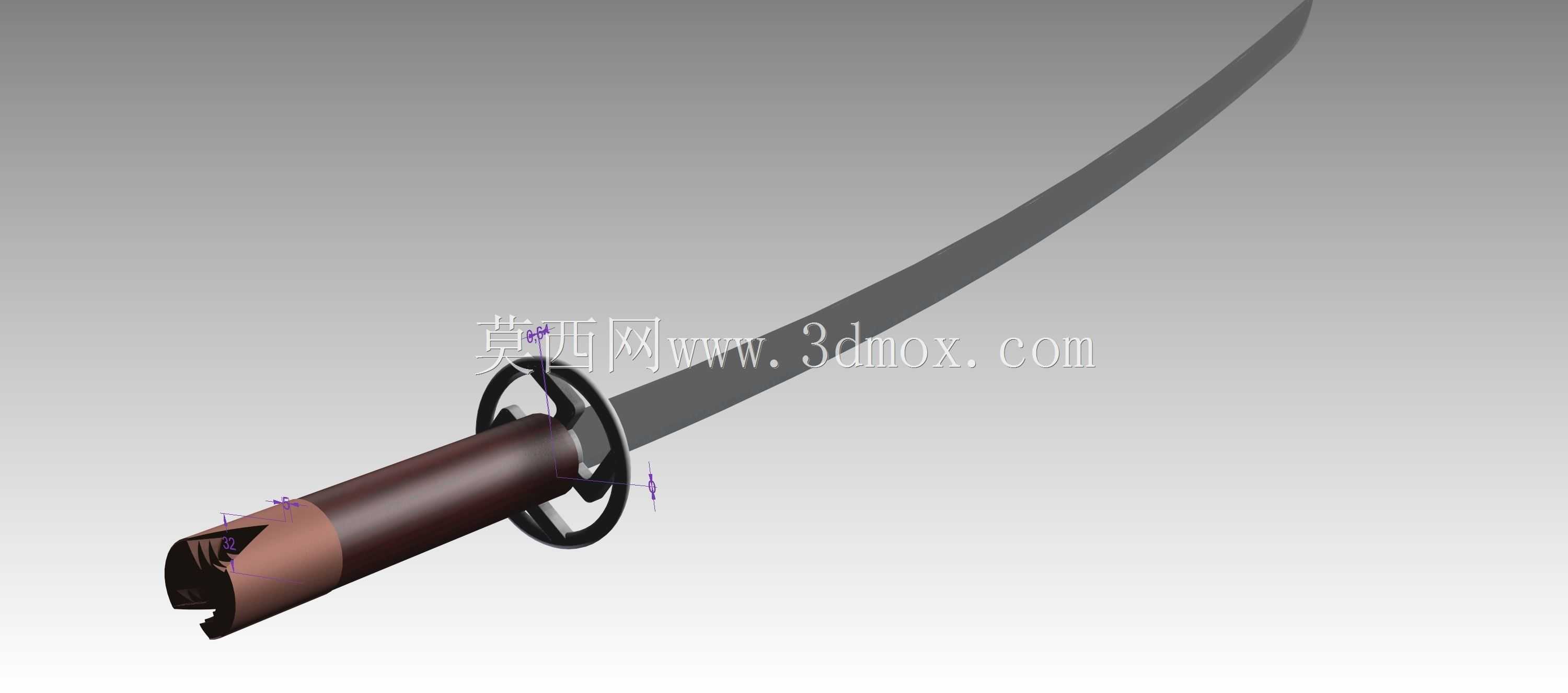

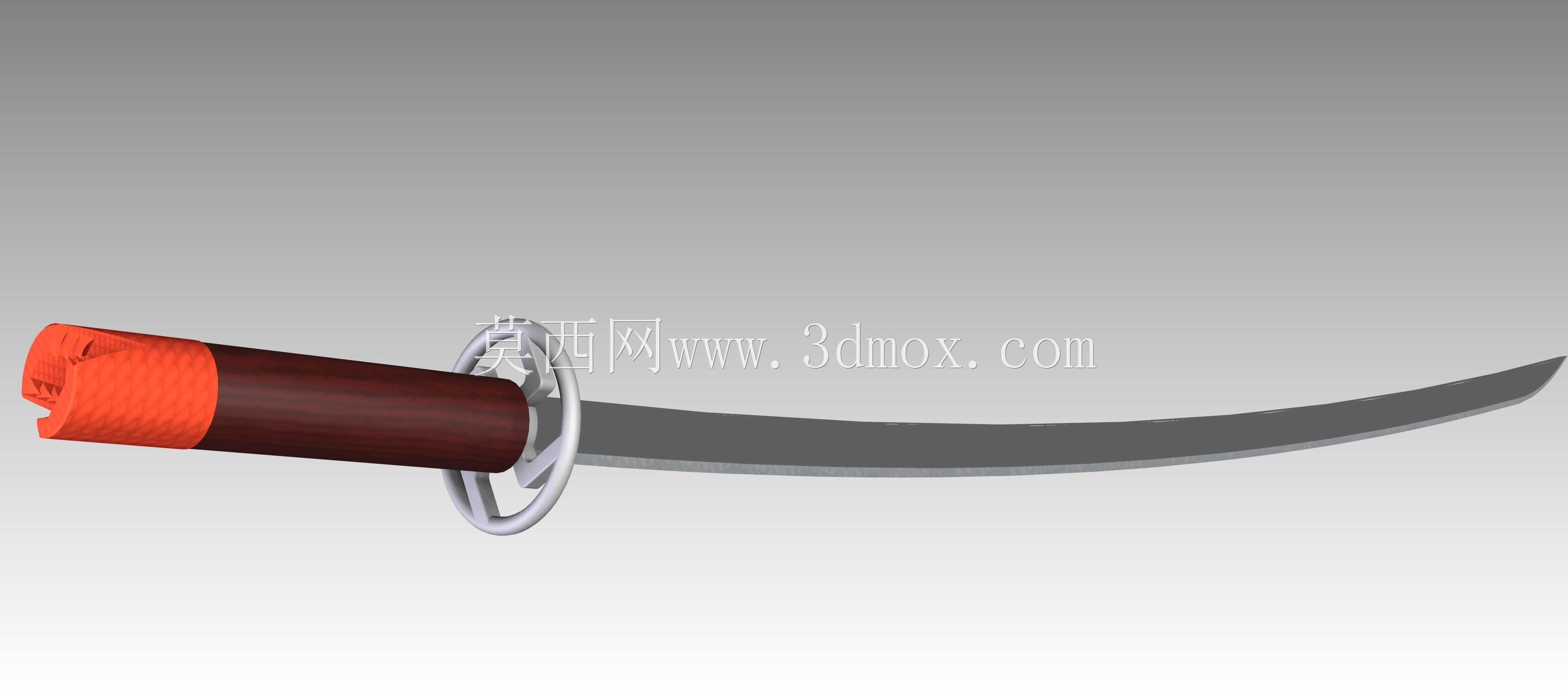

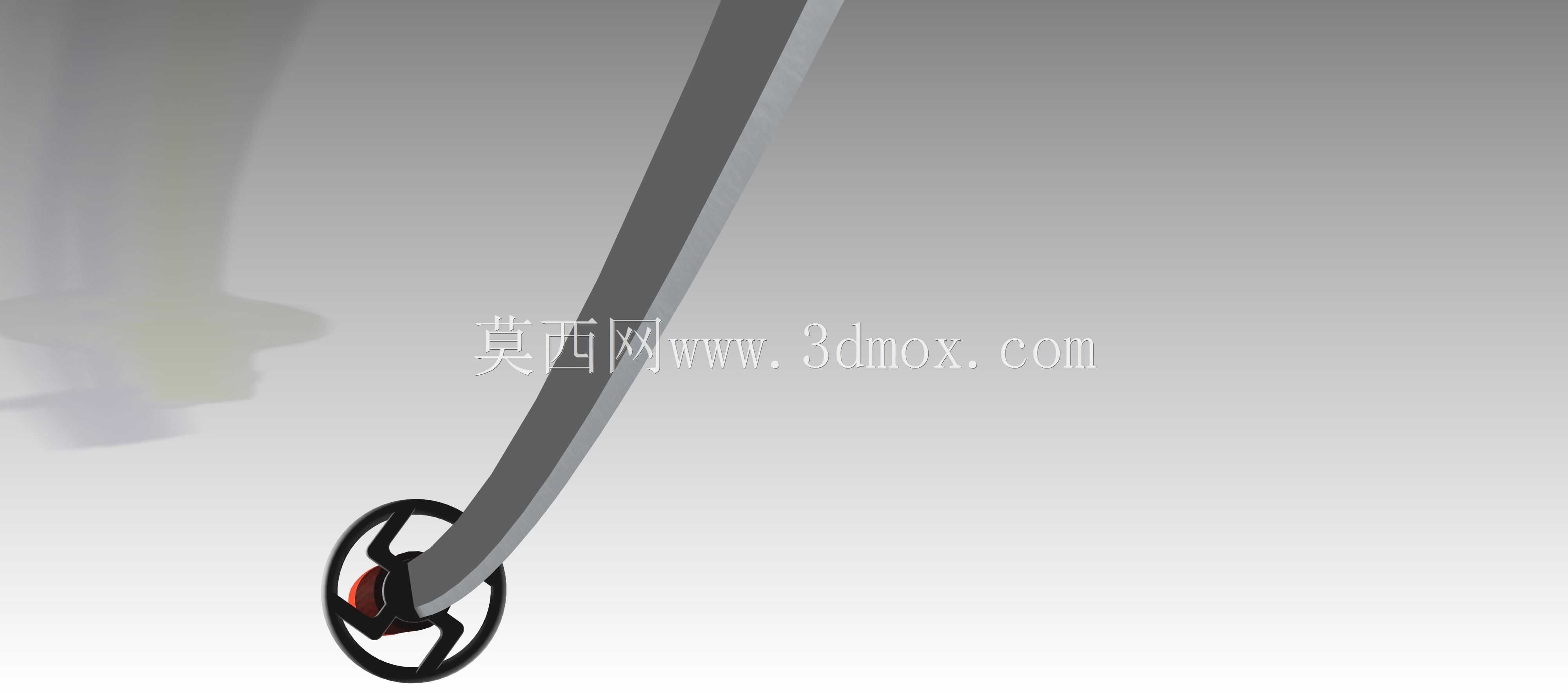

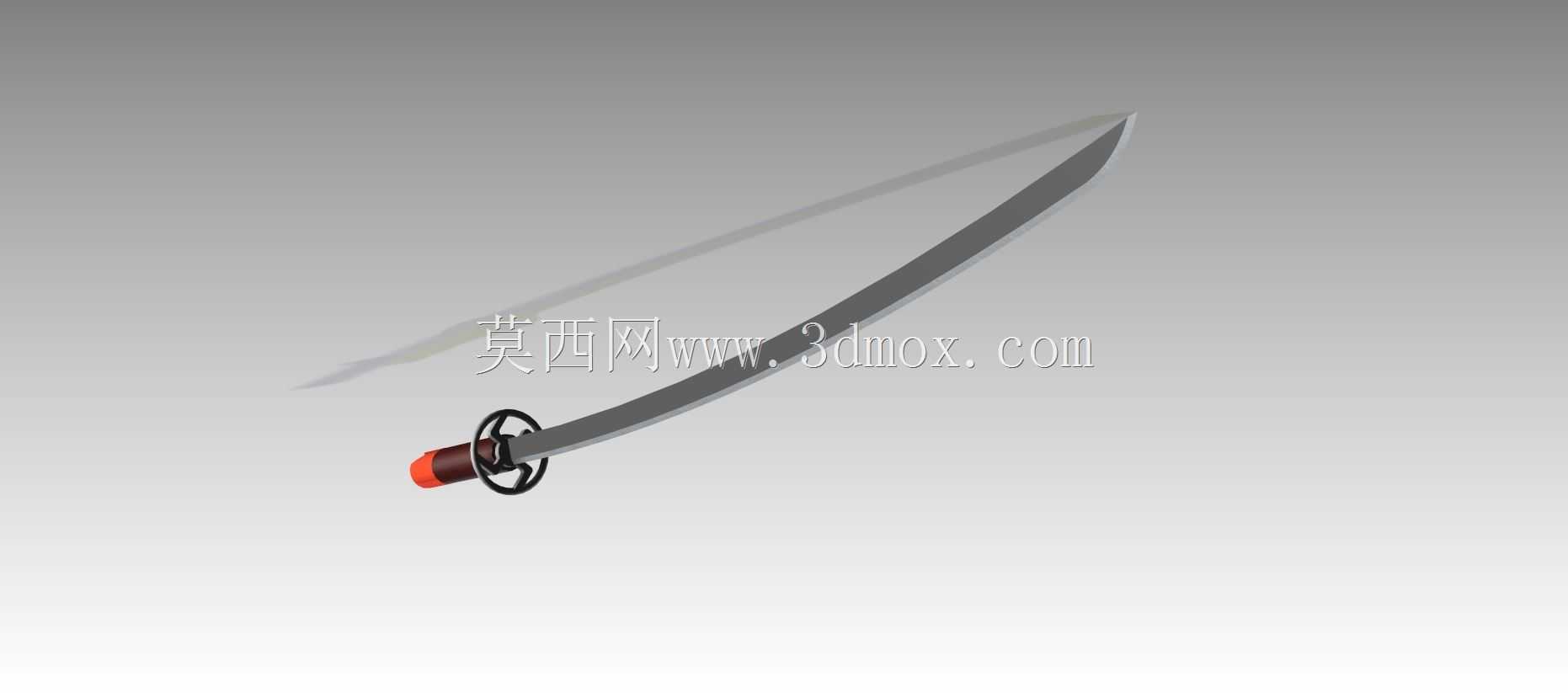

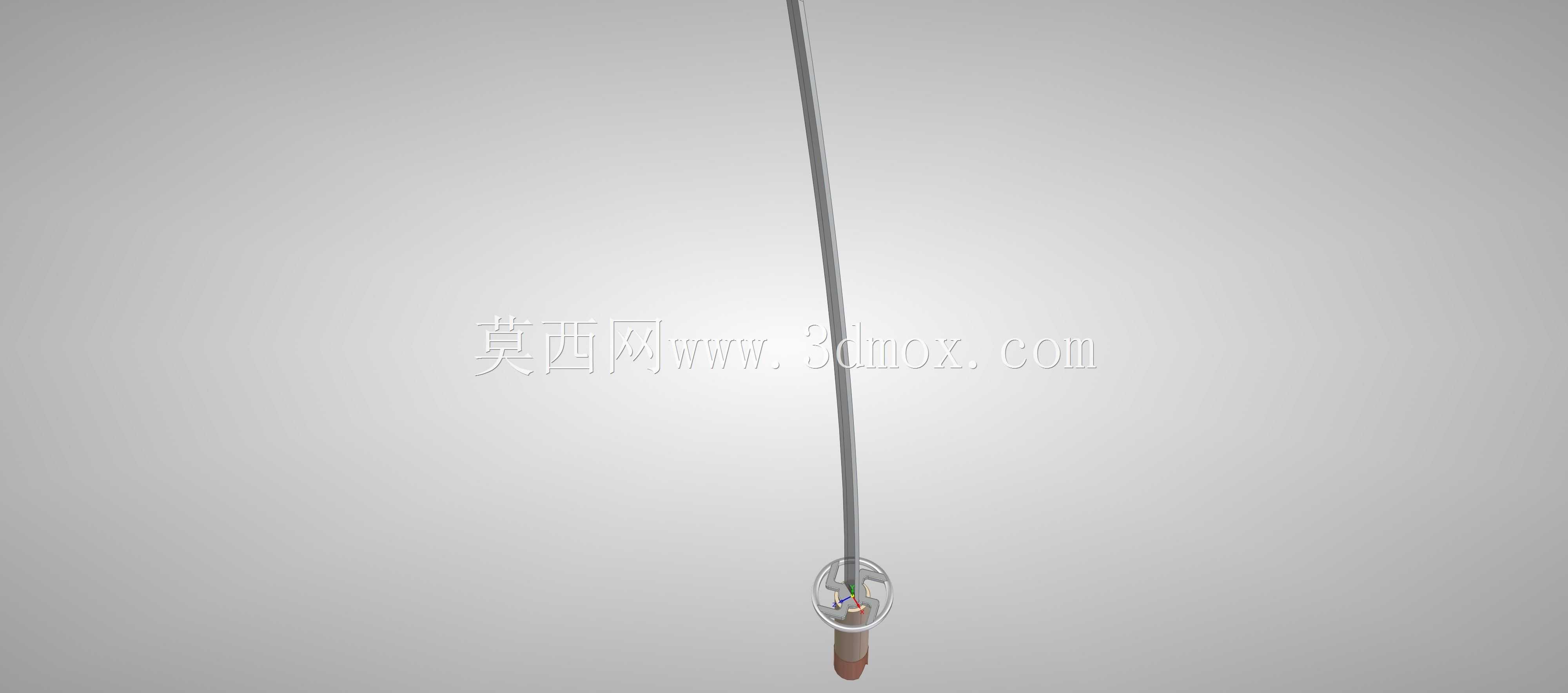

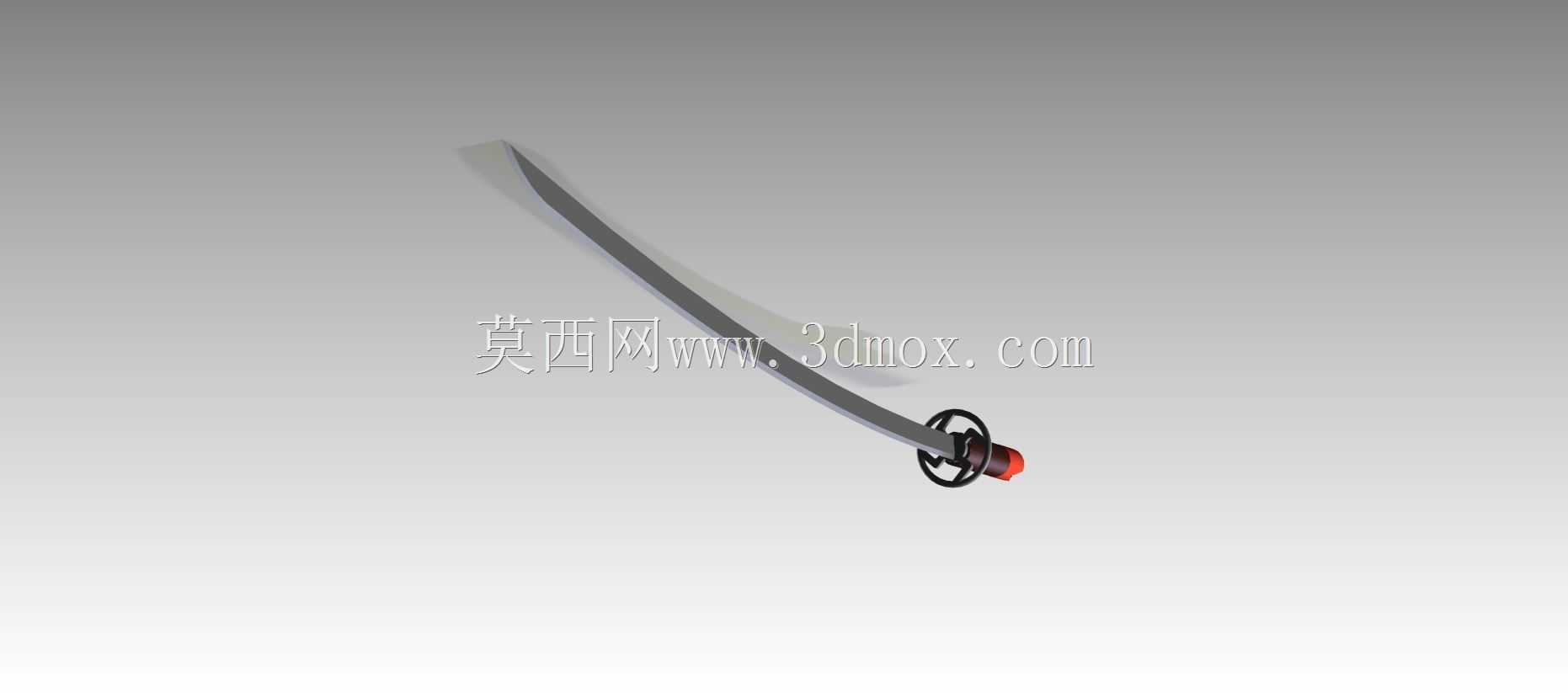

这款武士刀的三维结构设计，首先从握持端的人机工程边界入手，柄部采用分段式包覆结构，靠近柄头的防滑段做了滚花纹理处理，握持摩擦力较光滑木质柄提升40%以上，适配长时间持握发力的劈砍动作需求，柄身主体采用硬质实木包覆结构，外径控制在32mm，匹配成年男性手掌握持的舒适围度，柄与刀身的连接部位采用传统目钉固定结构，在三维建模中预留了2个直径4mm的目钉安装孔，安装后柄部与刀茎的配合间隙控制在0.1mm以内，避免使用过程中出现柄部松动晃荡的问题。刀镡的设计采用圆形镂空结构，厚度设置为6mm，外径82mm，既能够在劈砍动作中阻挡手部向前滑向刀刃，也通过镂空结构降低了整刀的前端配重，让整刀的重心落在柄前120mm位置，持握时的平衡感更优，不会出现头重脚轻导致的操控精度下降问题。刀身采用弧形刃口设计，曲率设置为1:12的弯度，这种弧度设计既适配传统日式剑术的劈砍发力轨迹，让刃口接触目标时的切割角度始终保持在最优区间，也能在刺击动作中减少刀身的偏转力矩，提升刺击的精准度。刀身的厚度从刀茎位置的8mm向刀尖逐步递减到2mm，刃口部位做了0.2mm的薄化处理，兼顾刀身整体的结构强度与刃口的锋利度，在建模过程中对刀身的应力分布做了模拟验证，在承受1500N的横向劈砍载荷时，刀身最大形变量不超过2mm，不会出现永久性弯折变形。从应用场景来看，这款结构设计既可以作为传统兵器复原的参考模型，用于影视道具制作的结构打样，也可以作为文创产品开发的三维基准，在周边衍生品开发时直接提取结构尺寸做等比例缩放，适配不同尺寸的摆件、装饰产品开发需求。设计过程中特意规避了现代工艺的焊接、螺丝固定结构，全部采用传统武士刀的榫卯、目钉固定逻辑，还原传统冷兵器的装配工艺，各个部件的拆分边界清晰，柄卷、柄木、刀镡、刀身、刀鞘都可以单独拆分导出，方便后续做不同材质的渲染适配，也能为传统冷兵器的结构研究提供精准的三维尺寸参考。刀鞘的配合间隙设置为0.3mm，既保证刀身插入后不会出现松脱滑落，也能在拔刀时不会因为过紧导致卡滞，鞘口位置做了加厚的金属口沿结构，厚度3mm，避免多次插拔后鞘口出现磨损变形，延长道具的实际使用寿命。
