家用紧凑支架式真空管太阳能集热装置

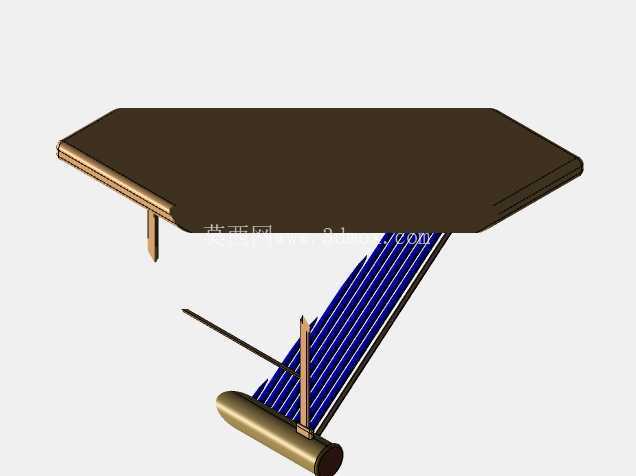

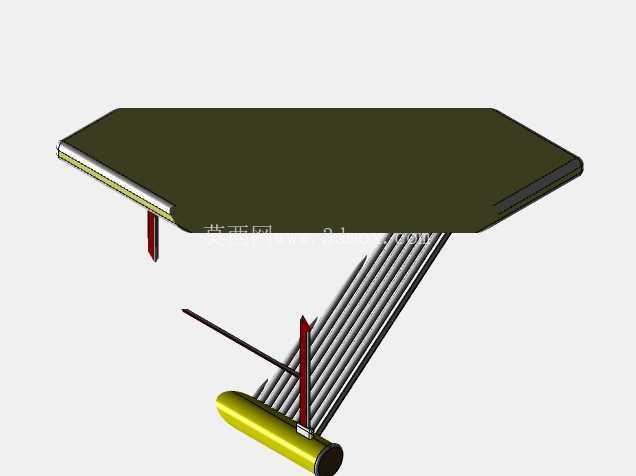

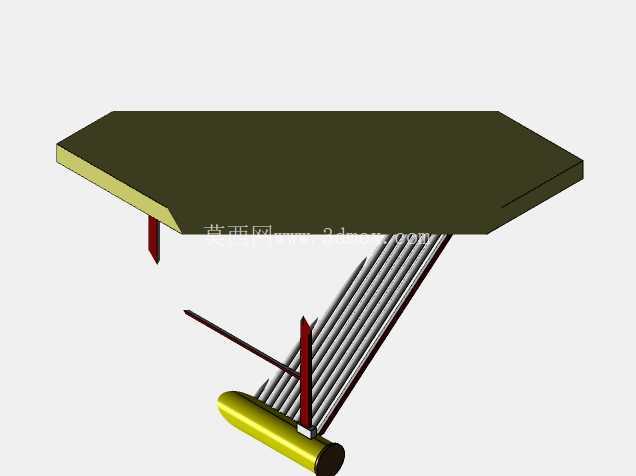

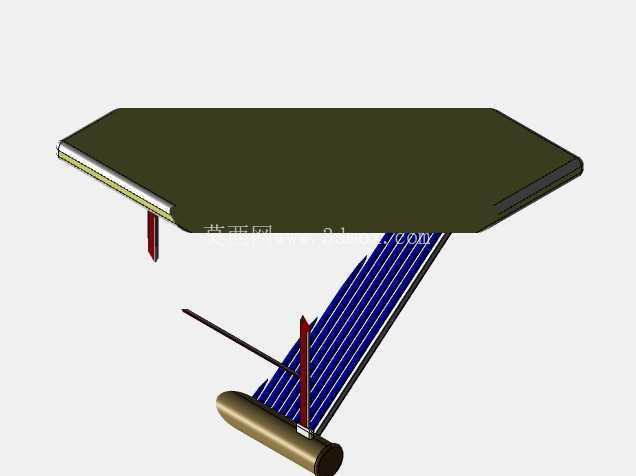

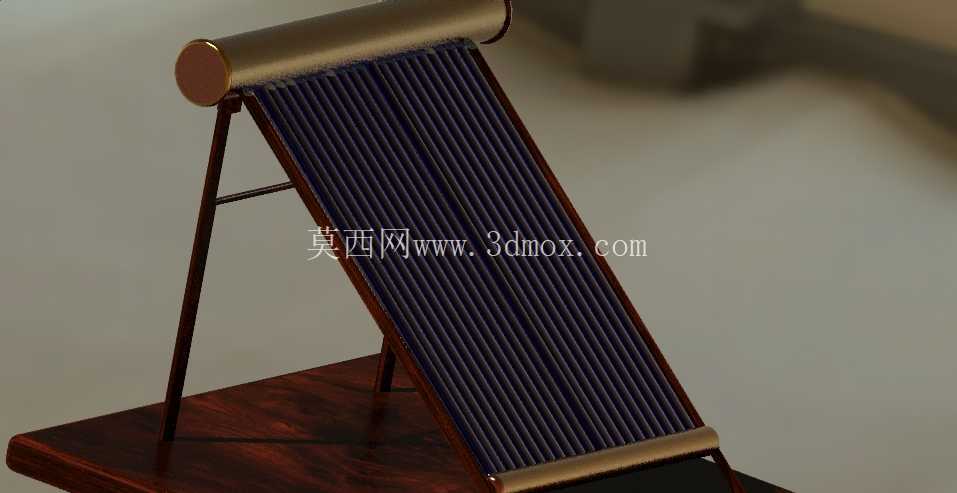

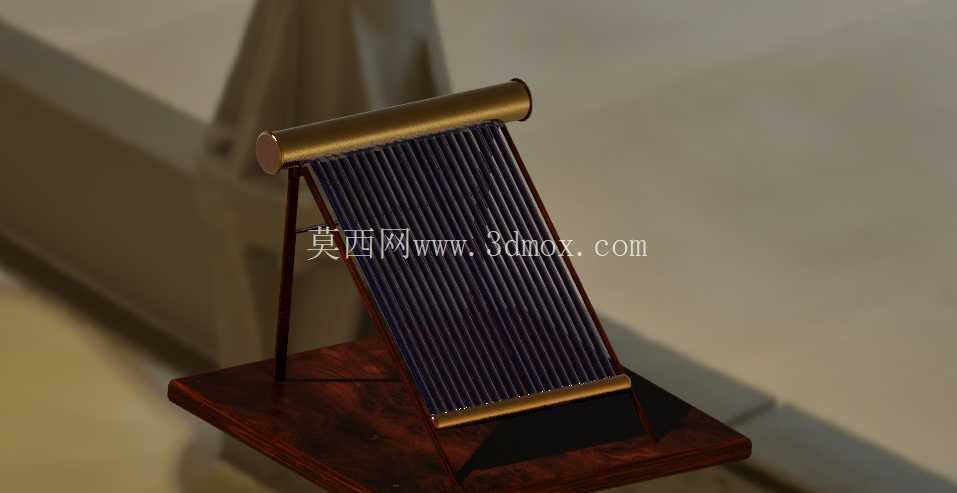

　　这款倾斜支架式真空管太阳能集热装置，主要面向民用住宅、小型民宿、城郊自建房的生活热水供应场景，可适配平屋顶、露台、南向无遮挡阳台等多种安装基面，无需额外搭建复杂承重结构，常规民用建筑的屋面荷载即可满足安装要求。从结构设计逻辑来看，整套装置采用分体式集成布局，上部横向布置的圆柱形储热水筒承担储水、缓流、排气的功能，下部倾斜排布的真空集热管阵列承担光热转换功能，底部的一体化木质承托底座既作为支架的安装基准面，也可在安装时直接贴合屋面完成固定，减少了现场拼接支架的工序量。

　　集热管阵列的倾斜角度经过适配性设计，匹配国内大部分北温带区域的年平均太阳高度角，能够保证春分、秋分时段正午阳光垂直入射集热管表面，最大化日均集热效率，同时倾斜角度也兼顾了降雨天气的自然排水需求，集热管表面的落尘可随雨水顺着倾斜方向自然滑落，降低日常运维的清洁频次。储热水筒与集热管的连接端采用密封插接结构，无需额外焊接管路，装配时可直接将集热管端部插入储水筒的对应接口，依靠硅胶密封圈完成承压密封，单根集热管可独立拆卸更换，后期运维时无需排空整个储水筒的存水，大幅降低故障维修的工作量。

　　从安装边界尺寸来看，整套装置的横向宽度适配常规住宅屋面的预留安装空间，纵向深度不会超出普通平屋顶的临边安全距离，安装时仅需在底座四角设置膨胀螺栓固定点即可，无需对屋面做大面积防水处理。支架的支撑结构采用三角受力布局，前后支撑腿与承托底座形成稳定的三角形受力体系，可抵御常规地区的六级以下风压，在沿海多风区域也可通过增加底座压重的方式提升抗风性能，无需额外更换支架结构。

　　功能层面，这套装置依靠冷热水的密度差实现自然循环，无需额外配置循环水泵即可完成集热管与储水筒之间的水体对流，在晴好天气下可将储水筒内的冷水加热至满足日常洗漱、洗浴的温度，整套装置无额外电控部件，运行过程无能耗，适配无稳定供电的偏远区域使用。设计过程中充分考虑了冬季防冻需求，真空集热管的夹层为真空状态，可大幅降低管内水体的热量散失，在零下环境下也可避免管内水体快速冻结，配合储水筒外层的保温结构，可保证夜间储水温度的降幅控制在合理区间，减少次日重新加热的等待时长。

　　在结构细节处理上，储水筒的端部设置有排气溢流接口，可在水加热膨胀时自动排出多余气体与溢流水体，避免筒内压力过高造成密封结构损坏；集热管的下端通过定位卡扣固定在承托底座的横梁上，可避免大风天气下集热管出现晃动移位，同时卡扣采用柔性接触设计，不会因热胀冷缩造成集热管玻璃端的应力破损。整套装置的所有外露金属部件均做了防锈处理，可适应户外长期日晒雨淋的使用环境，底座的木质结构经过防腐浸渍处理，不会因长期受潮出现腐朽变形，保证整套装置的长期结构稳定性。
