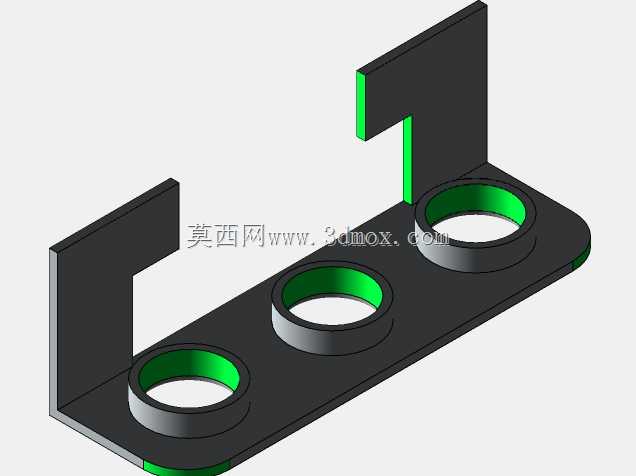

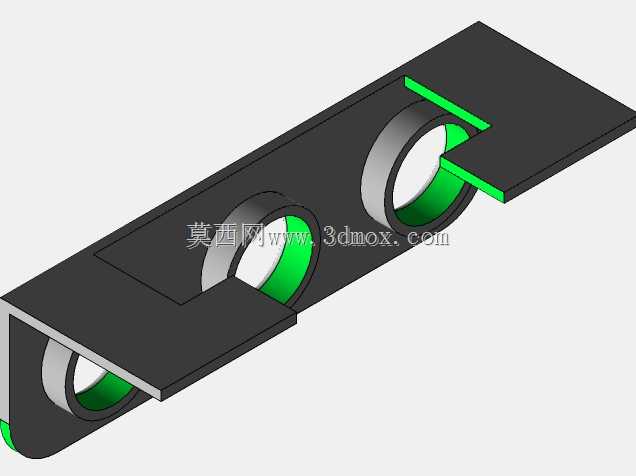

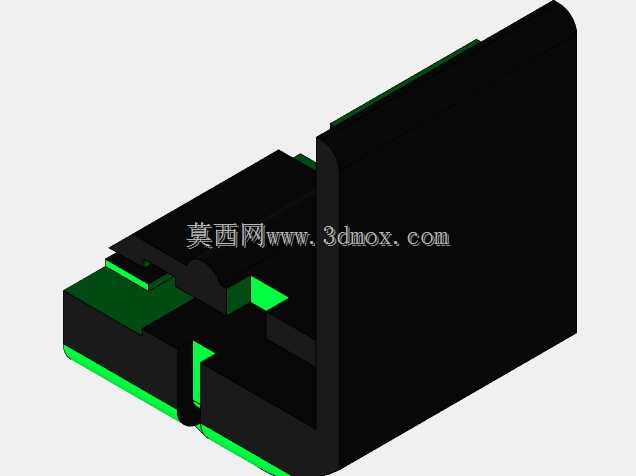

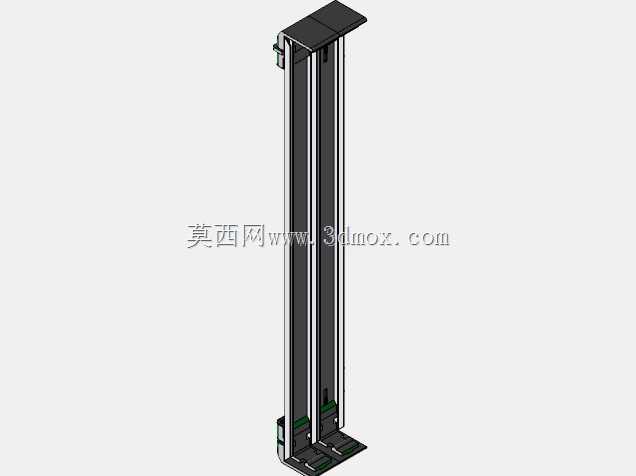

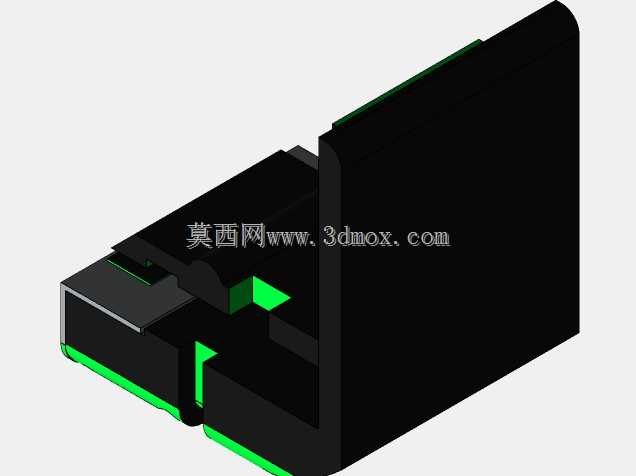

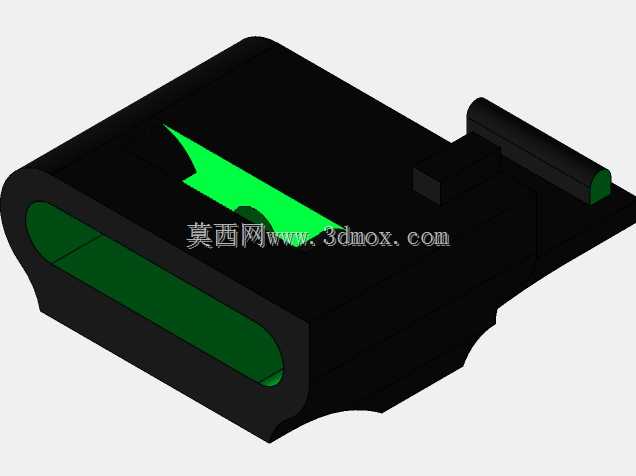

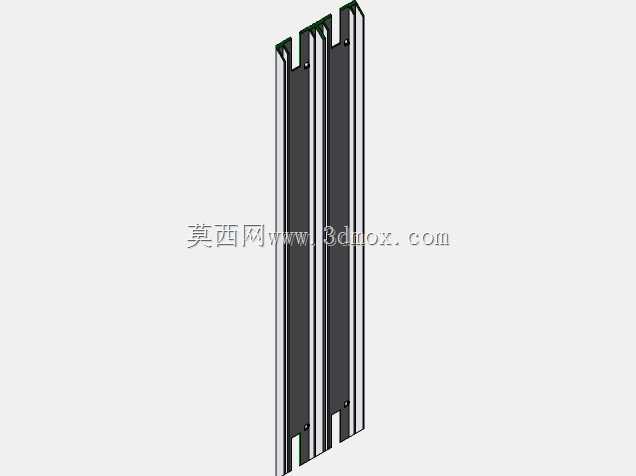

工业铝型材拼接设备承载托盘框架

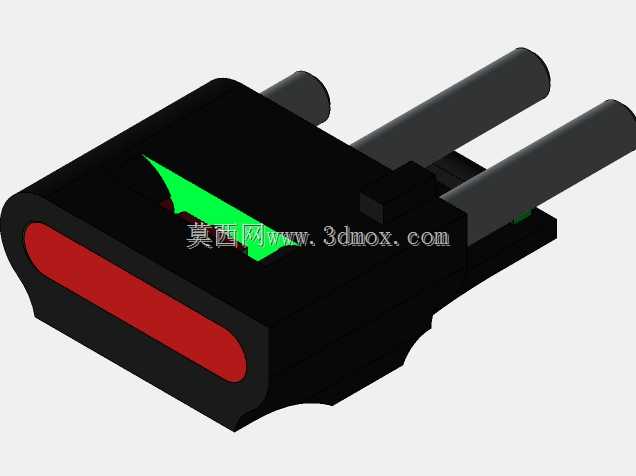

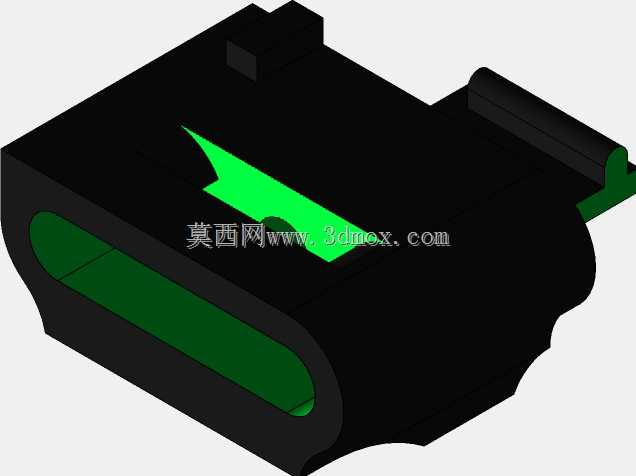

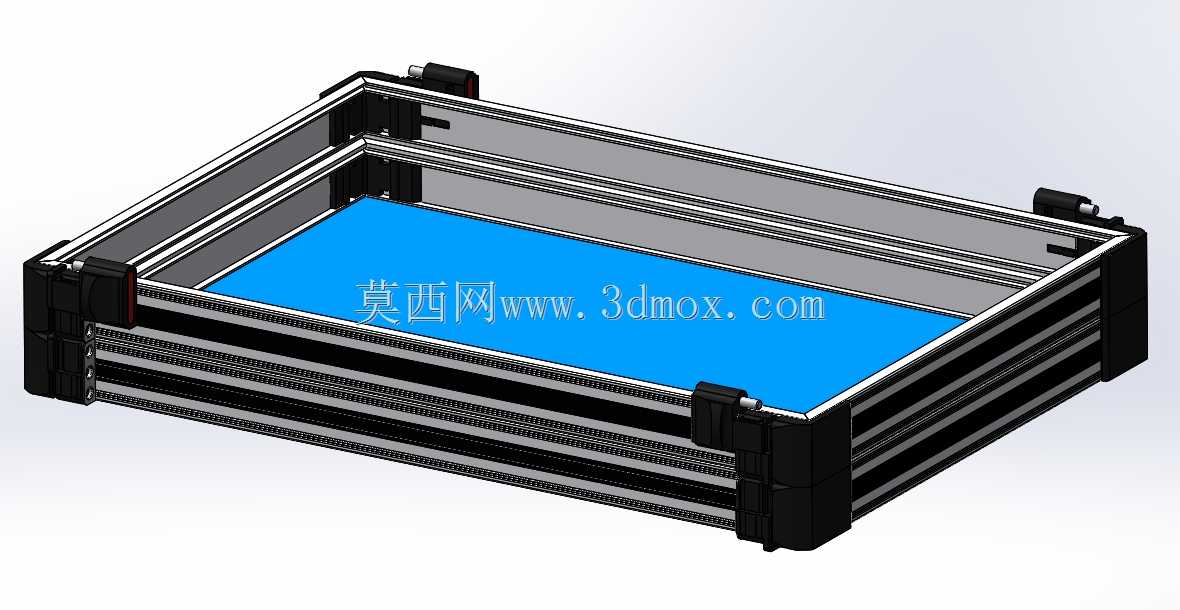

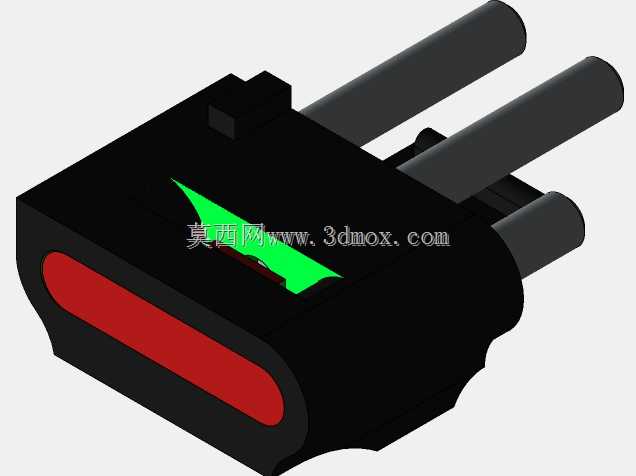

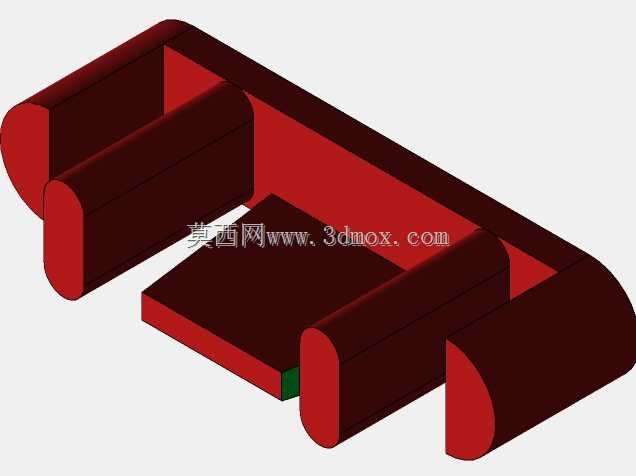

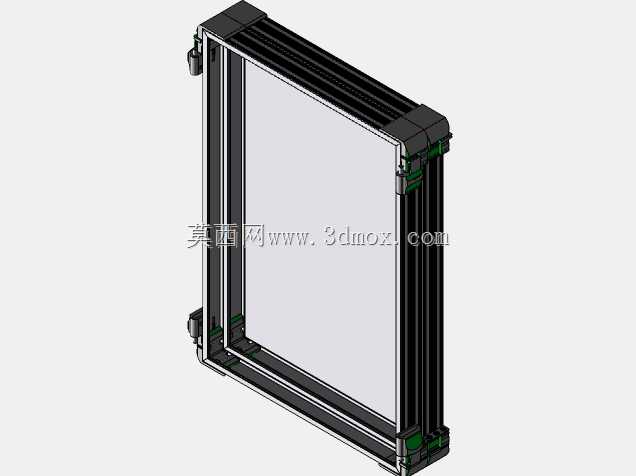

这款铝型材拼接的承载框架，在自动化生产线、实验室检测工位、小型设备集成场景中应用十分广泛，多数时候作为设备本体的承载底座、物料周转的承托托盘或是检测工装的安装基体使用。从结构设计来看，整体采用标准欧标铝型材作为主体受力构件，型材槽口统一朝向内侧与安装面，既方便后续在框架内部加装导轨、承托板、定位块等功能附件，也能避免外露槽口积灰或卡滞杂物，适配工业现场长时间使用的维护需求。框架边角采用高强度尼龙包角与内置角件配合连接，没有外露的突出连接件，既能够降低周转过程中边角磕碰对型材端面的损伤，也能避免尖锐边角划伤操作人员或是刮蹭相邻设备，符合工业现场的安全设计要求。框架两侧预留的快装锁扣结构，是为了适配多层堆叠或是快速接驳输送线的需求，锁扣采用弹簧复位结构，不需要额外工具即可完成框架的锁定与分离，在多工位流转的作业场景中能够大幅缩短上下料的辅助时间。承托面采用平整的蓝色防静电面板嵌入型材槽内安装，面板表面平面度控制在每米0.2mm以内，既能够承托平整的工件、检测样件或是小型设备主机，也能避免静电积累对精密电子元器件造成损伤，面板与型材的连接采用隐藏式T型螺栓，安装后表面没有突出的紧固件，不会对放置的物料造成刮擦。从安装边界来看，框架整体外轮廓的长宽尺寸适配标准周转箱的堆叠规格，高度方向采用三层型材叠加的加强结构，在均布载荷下的形变量控制在0.1mm以内，既可以单独作为承托托盘使用，也可以通过底部的型材槽口加装脚轮、调节脚座，变身成为可移动的小型设备工作台。设计过程中特意将所有连接节点的受力方向与铝型材的型材纤维方向保持一致，避免横向受力造成型材连接部位的松动，同时所有连接位置都预留了后期加装附件的槽位余量，不需要二次打孔即可完成传感器、挡停机构、定位销等配件的加装，能够适配不同场景下的功能拓展需求。框架的侧边型材上预留的通长槽道，还可以用来布设设备的电源线、信号线，线缆可以通过槽内的线卡固定，不会外露杂乱，适配集成类设备的布线需求。
