30x30规格工业铝合金型材结构设计

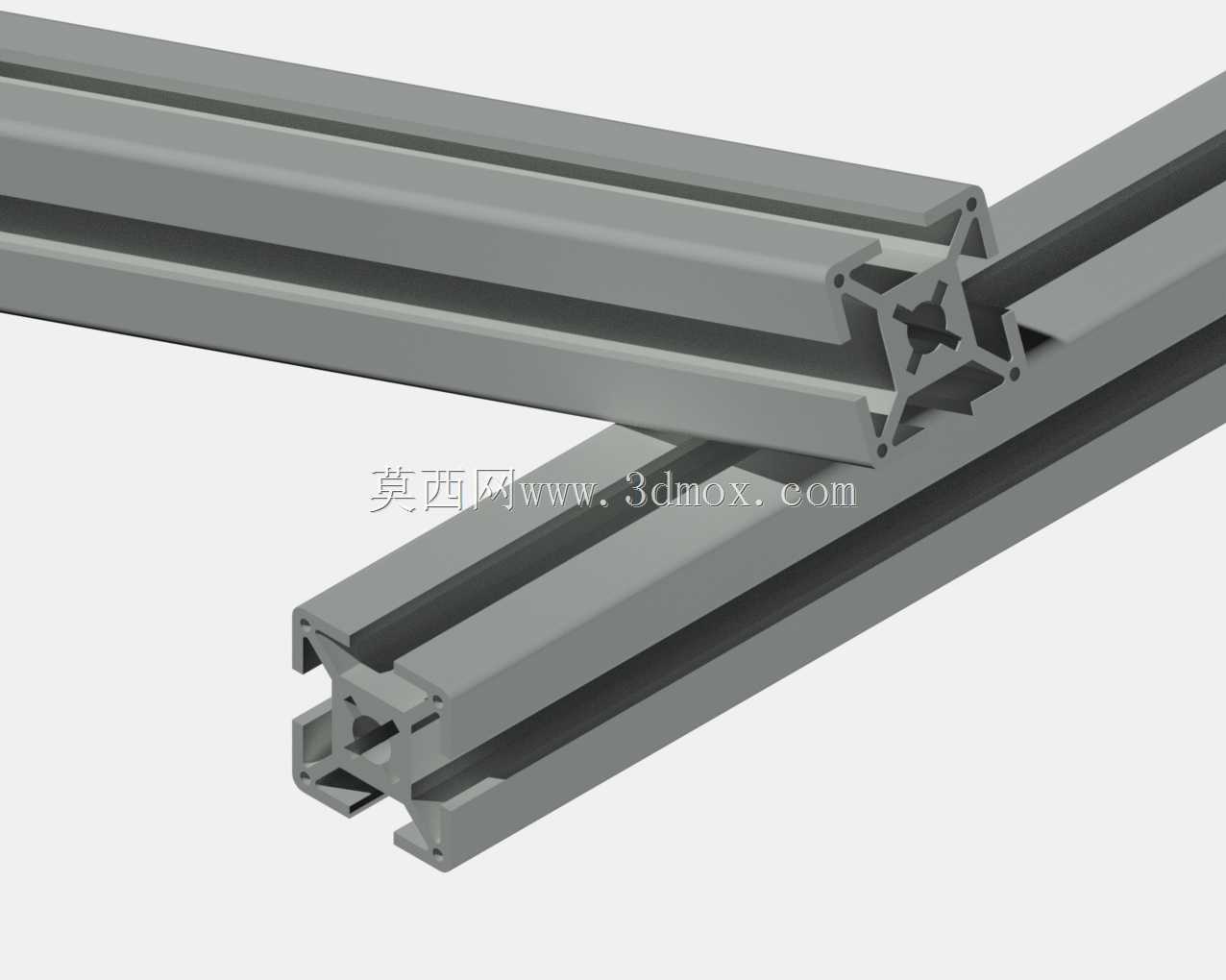

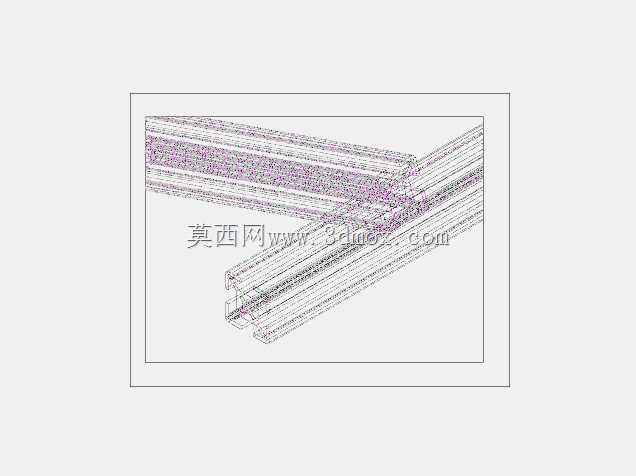

做非标设备框架选型这么多年，30系列铝型材一直是小尺寸设备搭建的核心基础件，这款30x30截面的欧标铝型材，是桌面级设备、小型工装架体搭建里用得最频繁的规格之一。先从安装边界说，截面外轮廓严格控制在30mm见方，槽口采用标准欧标T型槽设计，配套的T型螺栓、滑块螺母可以直接卡入槽内，不需要额外在型材本体上打孔攻丝，架体组装时可以根据实际需求随意调整安装位置，后期改型调整的灵活度远高于焊接方钢框架。从设计思路上看，这款型材采用中空带加强筋的截面结构，四个方向均预留标准安装槽，中心位置的十字加强筋把内部分隔成四个空腔，既保证了截面的抗弯、抗扭强度，又尽可能降低了型材自身重量，相同截面尺寸下，重量比实心方钢轻60%以上，完全能满足桌面级设备的承重需求。实际应用场景里，这款型材最常见的用途就是搭建桌面级FDM3D打印机的主体框架，30mm的截面尺寸刚好匹配桌面级设备的安装空间，不会因为型材过宽占用过多桌面操作区域，槽口可以直接安装直线导轨、同步带轮座、打印平台支架等核心部件，组装时的装配公差可以通过型材槽的间隙微调，保证导轨的平行度、平台的平面度满足打印精度要求。除了3D打印机之外，小型电子原型测试台、桌面级工装夹具架、实验室小型设备的支撑框架也会大量用到这款型材，比如做电路板焊接测试的工装架，用这款型材搭好框架后，可以直接在槽内安装防静电台面板、电源安装座、工具挂条，整个架体不需要焊接，所有连接都采用标准角码、螺栓紧固，拆装后可以重复利用，不会像焊接架那样拆改就只能报废。从功能特性上看，铝合金材质本身的抗腐蚀性能不错，常规车间环境下不需要做表面喷涂处理，挤出成型的表面氧化层就能满足日常使用的防锈需求，型材的直线度出厂时控制在每米0.3mm以内，组装长跨度架体时不需要额外校直就能满足普通设备的安装精度要求。做三维建模的时候，这款型材的模型要严格还原槽口尺寸、中心加强筋的位置、端面的安装孔位预留，很多新手建模时容易忽略槽口的倒角尺寸，导致后续导出工程图加工时，配套的紧固件卡不进槽位，或者角码安装时出现干涉。实际选型时还要注意，这款30x30型材的单米承重在静态下可以达到80kg左右，搭建跨距超过600mm的横梁时，需要在型材空腔内加装钢衬，避免长时间承重出现下挠变形，影响设备运行精度。如果是做移动类的小型设备架，还可以在型材端面安装脚轮连接板，直接配套万向脚轮，整个架体的移动和固定都很方便。
