架空索道双轮组2吨级平衡承载装置

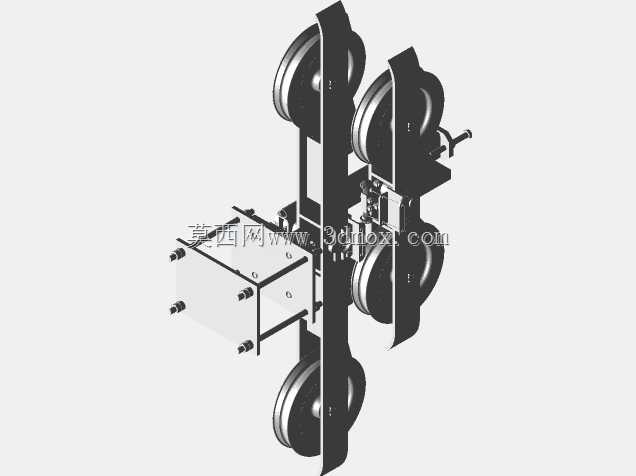

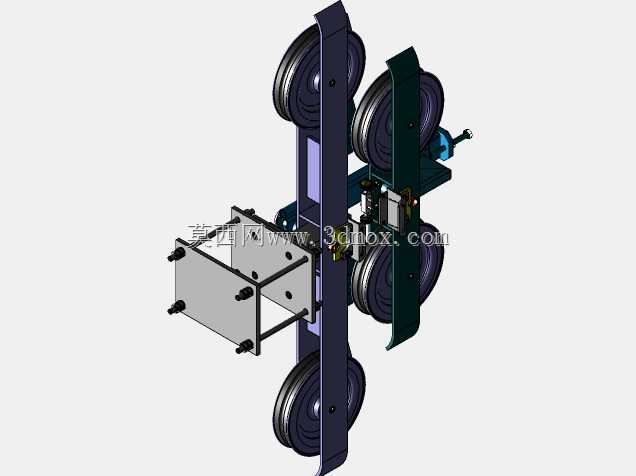

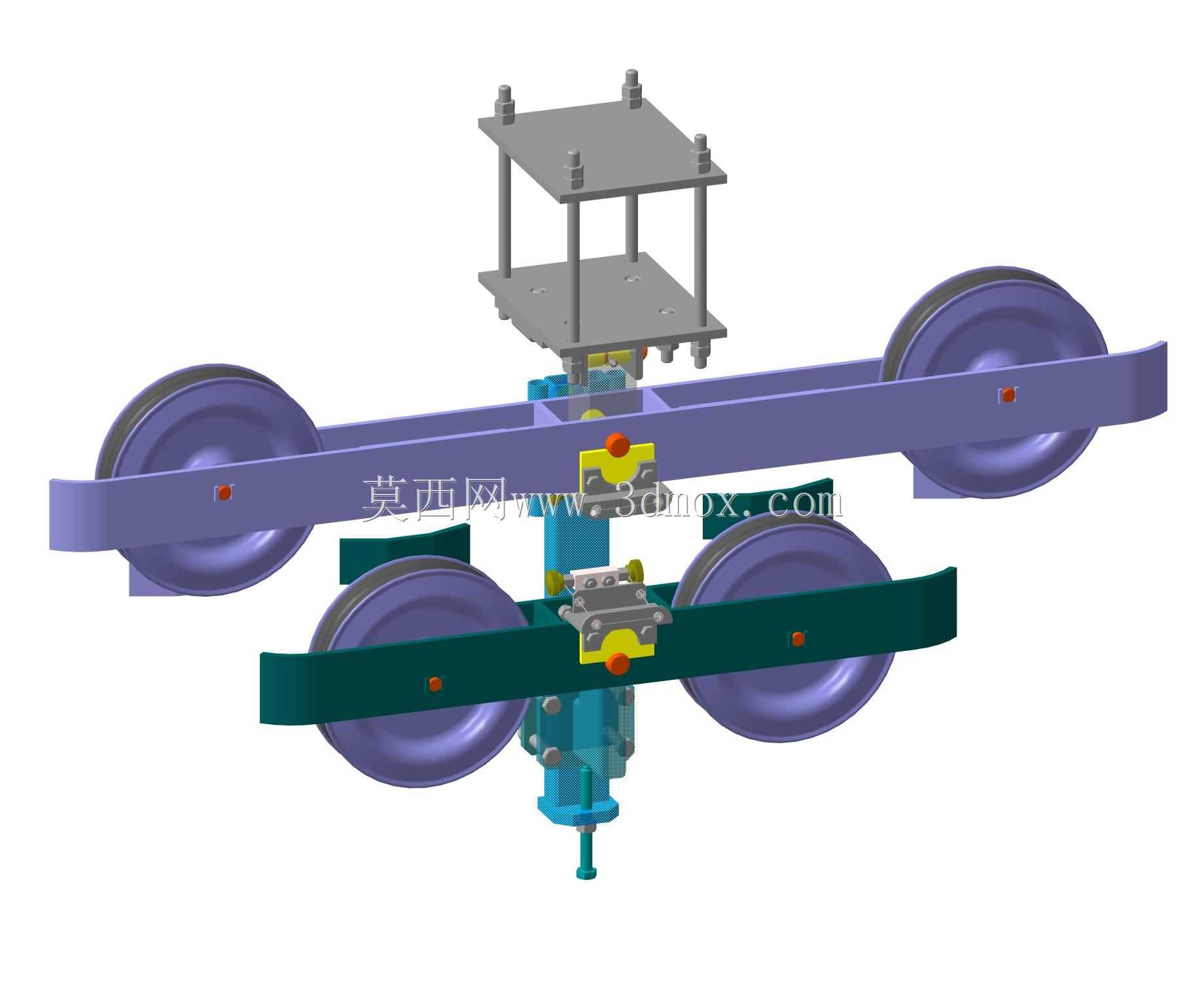

该装置主要应用于架空客运、货运索道的吊具连接区段，承担吊厢与承载索之间的载荷传递、姿态自适应平衡功能，是索道系统中保障运行平顺性的核心受力部件。整套结构采用上下双层轮组布局，上层设置两组行走轮匹配单根承载索，下层对称布置两组行走轮匹配另一根承载索，上下轮组通过中部的铰接平衡梁连接，可在索道过支架、线路坡度变化时自动调整上下轮组的相对角度，保证四个行走轮始终与承载索保持均匀贴合，避免单轮过载引发的索具磨损或轮体偏磨问题。中部的铰接轴处设置有耐磨衬套结构，可承受径向载荷的同时允许一定角度的周向转动，平衡梁采用箱型截面设计，在控制整体重量的前提下保证足够的抗弯、抗扭刚度，避免大载荷下出现结构形变影响轮组贴合度。上部的安装支架采用多层板柱式结构，预留有标准化的安装孔位，可直接匹配不同规格的吊厢连接吊架，安装时仅需通过螺栓完成吊架与上部支架的紧固，无需对轮组部分做额外调整，适配性较强。轮体采用带轮缘的凹槽结构，轮缘高度可保证在索道横向摆动时轮体不会脱索，轮槽的弧度与常用承载索的外径匹配，接触应力分布均匀，可延长索具与轮体的使用寿命。下部的连接端设置有缓冲衔接结构，可传递吊厢的垂直载荷同时过滤运行过程中的小幅振动，避免振动直接传递到吊厢内部影响乘坐或货物运输稳定性。设计过程中充分考虑了户外运行的工况，各铰接位置均预留有润滑注油通道，可在日常维护时快速完成润滑保养，外露的紧固件均采用防松结构，避免长期运行振动下出现连接件松动问题。整套装置的安装边界可适配常规双承载索索道的索距范围，轮组的开合角度可覆盖索道线路常见的坡度变化区间，无需针对常规线路做定制化修改即可直接选用，结构拆解后各部件均可单独更换，运维成本较低。
