轻越野电摩右侧销钉固定连接支架

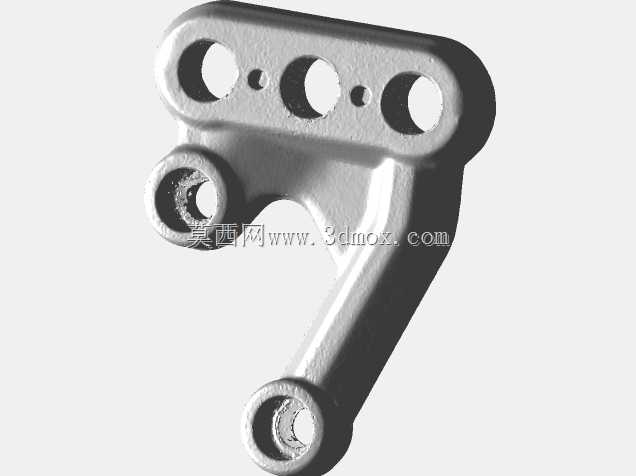

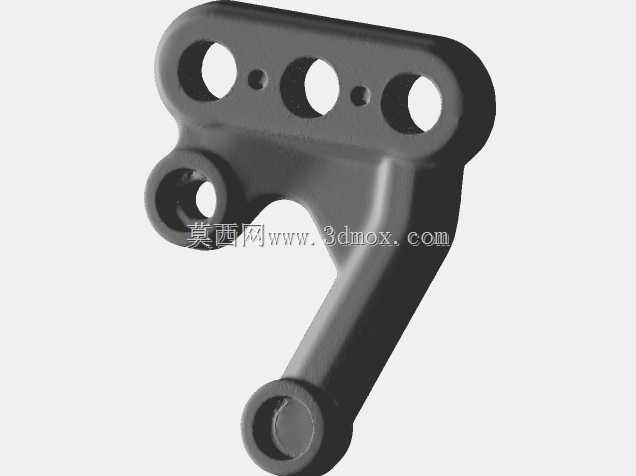

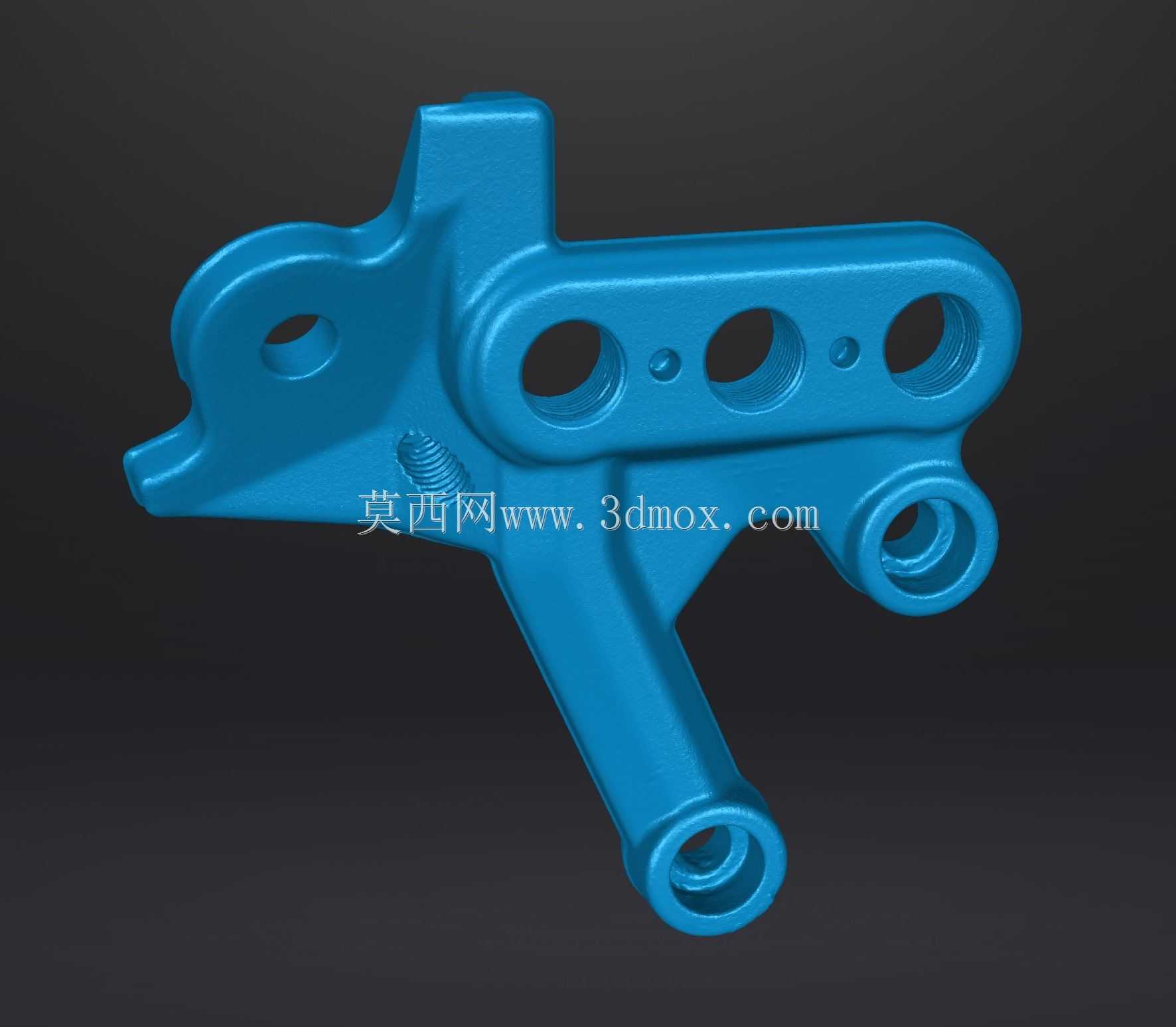

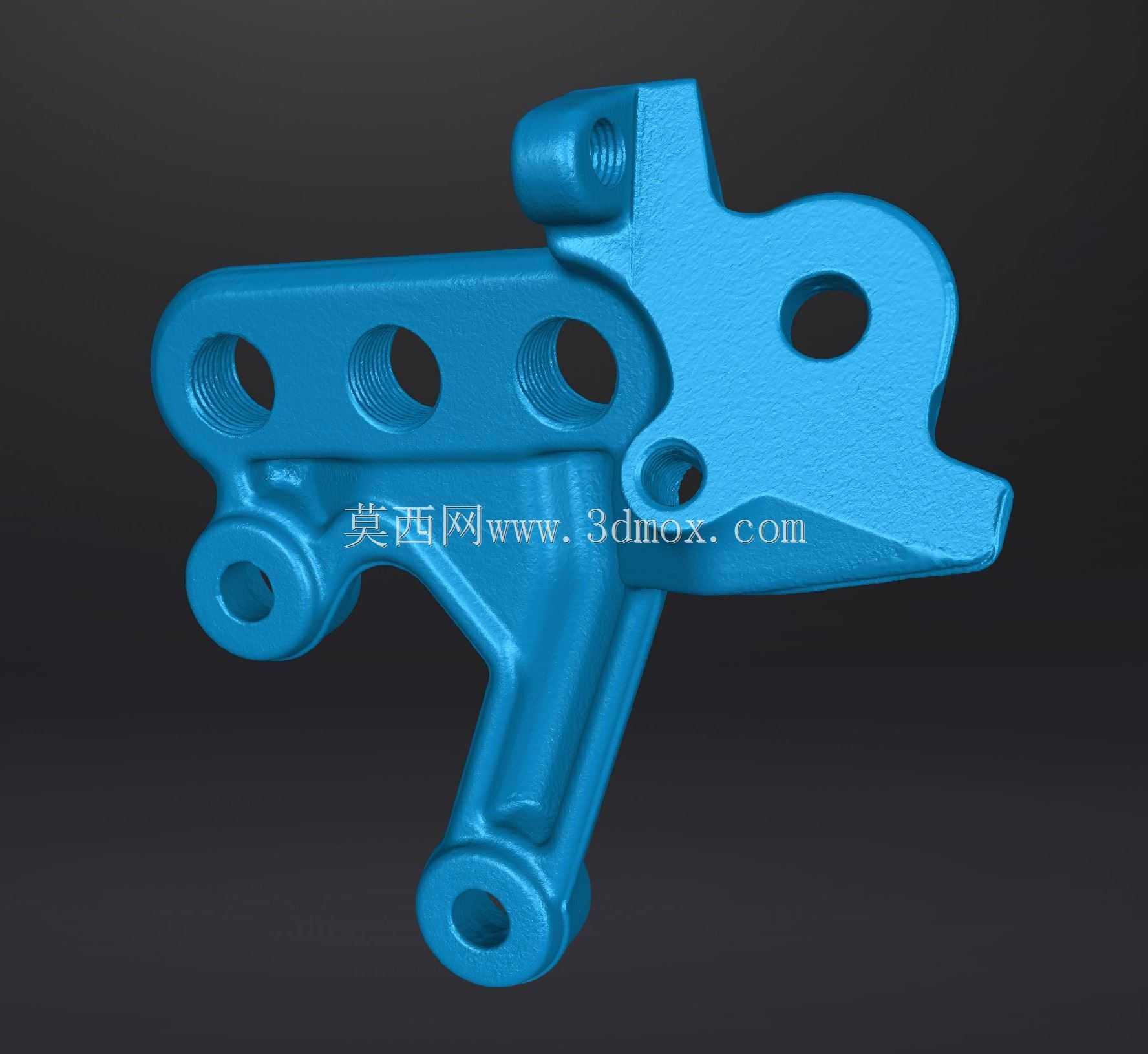

在轻型电动越野两轮车的行走与悬挂系统布局中，这类侧置销钉支架承担着多部件铰接定位的核心作用，它并非单一功能的固定件，而是衔接后摇臂、减震下支点、刹车安装座与车架侧梁的集成式连接节点，在非铺装路面的颠簸工况下，需要同时传递纵向冲击载荷、横向扭转力矩与刹车时的反向制动力矩，对结构刚度与安装位形位公差的要求远高于普通外观覆盖件支架。从结构形态来看，支架主体采用变截面异形臂设计，上部三个同轴带内螺纹的孔位用于与车架侧管的螺栓锁附，孔位周边做了局部加厚的凸台处理，避免螺栓预紧力造成的局部应力集中，同时凸台端面预留了精加工余量，保证安装后与车架贴合面的平面度不超过0.1mm，防止长期震动下出现螺栓松脱的问题。上部异形板区域的大尺寸通孔为减震器下连接销的穿装位，孔径与销径采用H7/h6的间隙配合公差，保证减震器摆动时无卡滞，旁侧的小直径通孔为刹车管线的固定卡扣预留安装位，避免越野过程中管线与运动部件发生剐蹭磨损。下部延伸的两个带通孔支耳分别对应后摇臂限位块与脚踏安装杆的铰接位，支耳与主体连接位置做了大圆弧过渡处理，从根源上降低应力集中系数，避免大冲击下出现根部断裂的失效问题。这类支架的安装边界需要严格匹配整车侧部的布局空间，上部安装孔的中心距、下部支耳的伸出长度、各铰接孔的同轴度都需要与周边部件的运动包络完全适配，既不能出现安装干涉，也不能因尺寸偏差导致悬挂运动轨迹偏移，影响整车的操控稳定性。在逆向建模过程中，针对扫描存在的局部孔位数据缺失问题，需要结合周边配合件的尺寸反推孔位的直径与深度，同时对防水处理导致的表面数据偏差做曲面光顺处理，保证模型还原的结构既符合实际零件的力学性能要求，也能直接用于后续的改装件开发、有限元受力分析或者3D打印样件验证。
