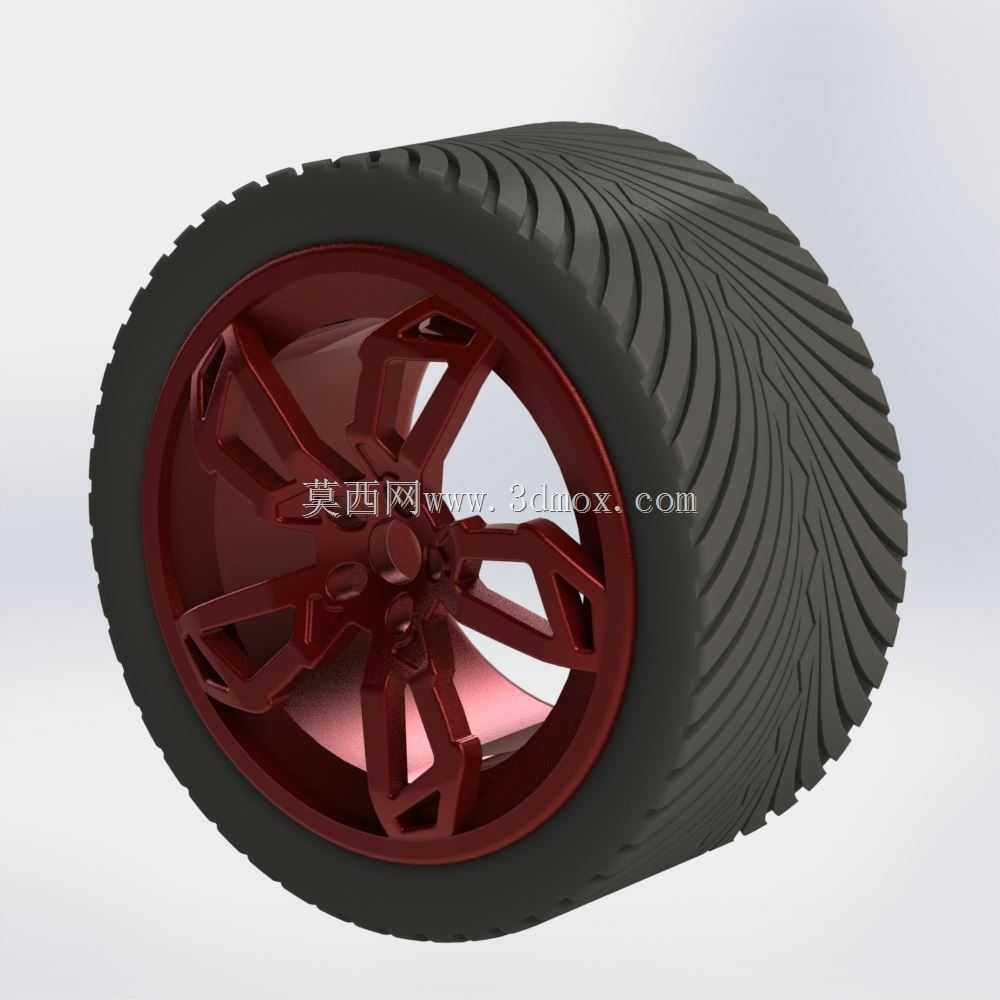

乘用车运动款轮毂轮胎组合结构设计

该车轮结构主要面向民用乘用车辆的行走系统配套使用，作为整车与地面直接接触的承载部件，需要同时兼顾承载、缓冲、抓地以及外观装饰的多重需求，在整车底盘结构中属于核心安全部件。设计过程中首先明确了安装边界，轮辋部分采用常规乘用车五孔安装位布局，孔位分度圆、中心孔尺寸匹配主流紧凑型家用轿车的转向节安装接口，可直接适配对应规格的制动盘、轮毂轴承单元，不需要额外改制安装支架，轮辋偏距设置在常规家用车适配区间，避免装车后出现轮胎蹭翼子板、转向干涉的问题。轮毂部分采用多辐条镂空式结构设计，辐条造型做了等强度优化，在辐条根部靠近轮辋的位置做了加厚过渡处理，分散螺栓预紧力以及行驶过程中交变载荷带来的应力集中，辐条中部做了镂空减重处理，在保证结构刚度满足冲击、弯曲疲劳测试要求的前提下，尽可能降低簧下质量，提升整车悬架的响应速度，降低行驶过程中的颠簸感。轮胎部分采用不对称导向花纹设计，胎面的主排水沟深度、宽度按照常规铺装路面行驶需求设置，能够在湿滑路面快速排走胎面与地面之间的积水，降低水滑风险，胎侧的厚度设置兼顾了缓冲性能与侧向支撑能力，在车辆过弯时能够提供足够的侧向刚度，减少胎侧形变带来的侧倾反馈。从实际应用场景来看，该结构既可以作为整车开发阶段的底盘匹配验证数模，用于校核轮腔空间、转向行程间隙，也可以用于售后改装市场的产品开发参考，建模过程中还原了轮胎与轮辋的装配贴合关系，轮辋的胎圈座尺寸、气门嘴预留位置都按照行业通用规范设置，装配时不需要额外调整配合尺寸，胎面花纹的建模精度满足后续渲染、运动仿真的使用需求，能够直接导入动力学仿真软件中模拟不同路面附着条件下的抓地性能表现。
